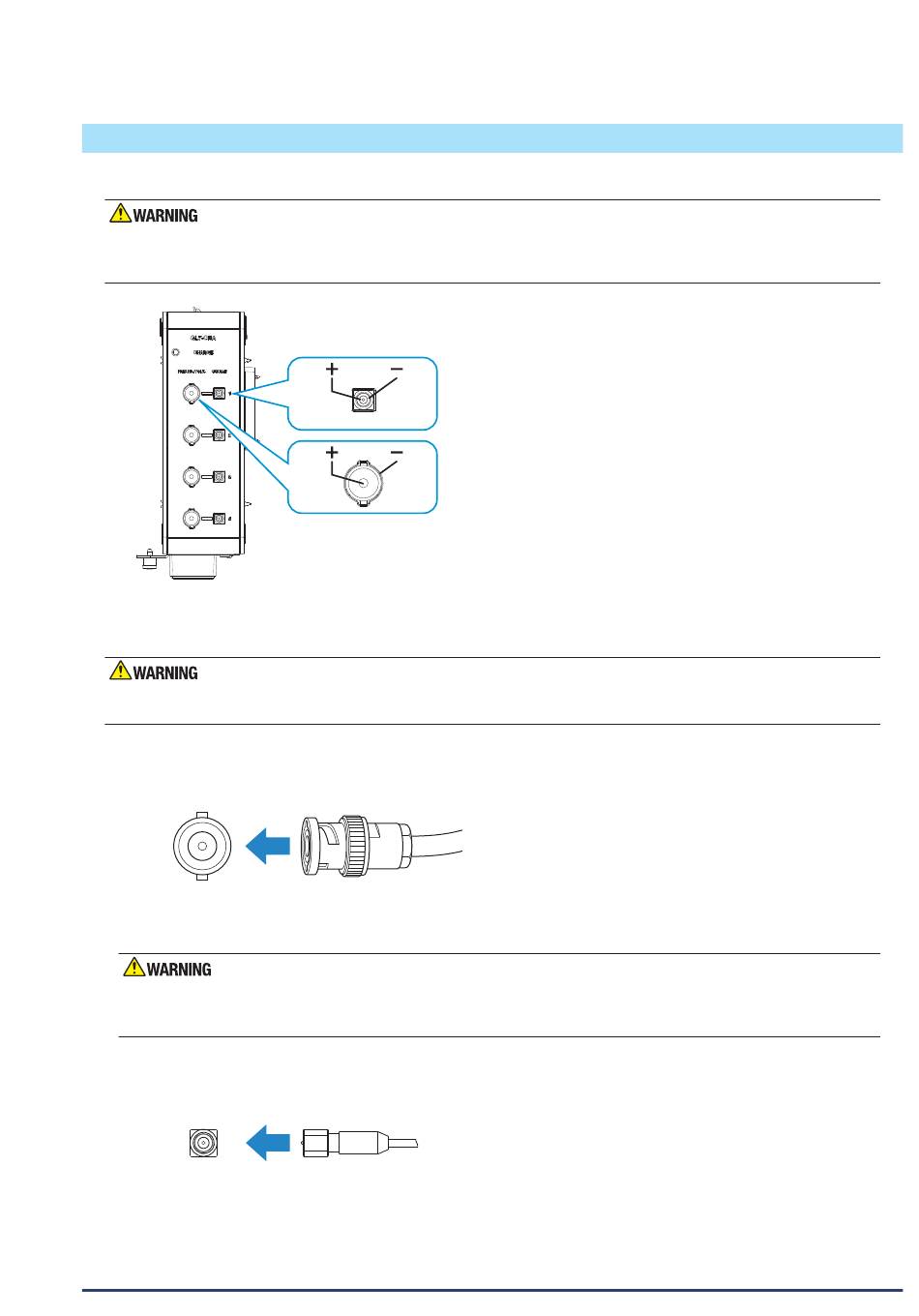

(7) Vibrationsmodul für IEPE-Aufnehmer und Aufnehmer mit Ladungsausgang (GL7-CHA): Optional
Hier wird beschrieben, wie das Eingangskabel angeschlossen wird.
Vergewissern Sie sich vor Ausführung der Anschlussarbeiten, dass die Quelle, aus der das jeweilige Signal gespeist wird, ausgeschaltet
(OFF) ist. Andernfalls besteht die Gefahr eines elektrischen Schlags.
Positionieren Sie außerdem das GL7000-Anschlusskabel nicht in der Nähe von Netzleitungen und Erdungskabeln.
+ ................. Anschluss höheres Potential der Messspanne
– ................ Anschluss niedrigeres Potential der Messspanne
Schließen Sie nicht beide Anschlüsse eines Kanals an. Da dies zu Fehlfunktionen führen kann, darf jeweils nur ein Anschluss pro Kanal
angeschlossen werden.

Anschluss eines Spannungs-/IEPE-Signals

Verwenden Sie den BNC-Anschluss, wenn Sie Spannung oder einen IEPE-Aufnehmer anschließen.
BNC-Anschluss
Empfindlichkeit der Vibrationssensoren: 0,01 mV/(m/s²) bis 999,9 mV/(m/s²)
Wenn ein Spannungssignal angelegt wird, stellen Sie die Eingangseinstellung auf DC, AC, DC-RMS, AC-RMS.
Die Spannung zum Speisen des Aufnehmers wird über den BNC-Anschluss ausgegeben. Diese Spannung kann das Modul und das
Messobjekt beschädigen.

Anschluss eines Aufnehmers mit Ladungssignal

Schließen Sie einen Aufnehmer mit Ladungsausgang am Miniatursteckanschluss an.
Miniatursteckanschluss
E
mpfindlichkeit der Vibrationssensoren: 0,01 pC/(m/s²) bis 999,9 pC/(m/s²).
Eingangsklemmen für Vibrationsaufnehmer mit
Ladungsausgang
Eingangsklemmen für Spannungs-/IEPE-Signale
BNC-Kabel
Kabel mit Miniatursteckverbinder
(#10-32UNF)
