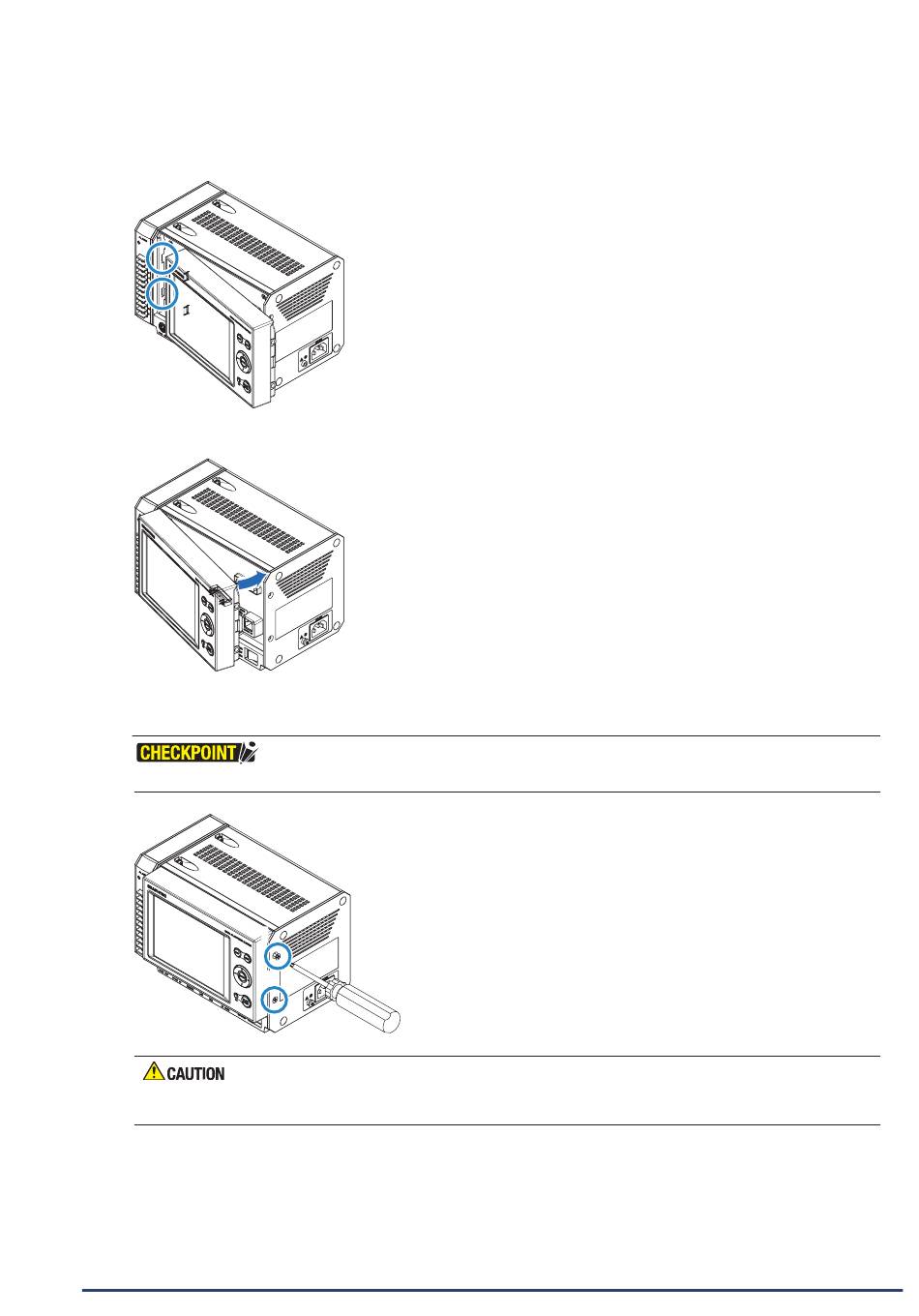

(3) Führen Sie die Stifte an der Rückseite der Bildschirmeinheit (linke Seite) in die entsprechenden Öffnungen an der
Zentraleinheit.
(4) Verbinden Sie die Bildschirmeinheit mit der Modul-Steckverbindung und setzen Sie sie in die Zentraleinheit ein.
(5) Drehen Sie die Befestigungsschrauben der Zentraleinheit (2x seitlich) ein. Verwenden Sie die Schrauben, die beim
Entfernen der vorderen Abdeckung herausgedreht wurden, zum Sichern.
Für die Installation wird ein Anzugsdrehmoment von 0,39 Nm empfohlen.
1 1
2 2
Das Touchpanel an der Zentraleinheit wird beim Einschalten kalibriert und darf während dieses Vorgangs nicht berührt werden.
Wenn das Touchpanel beim Einschalten berührt wird, kann es nicht ordnungsgemäß starten.
