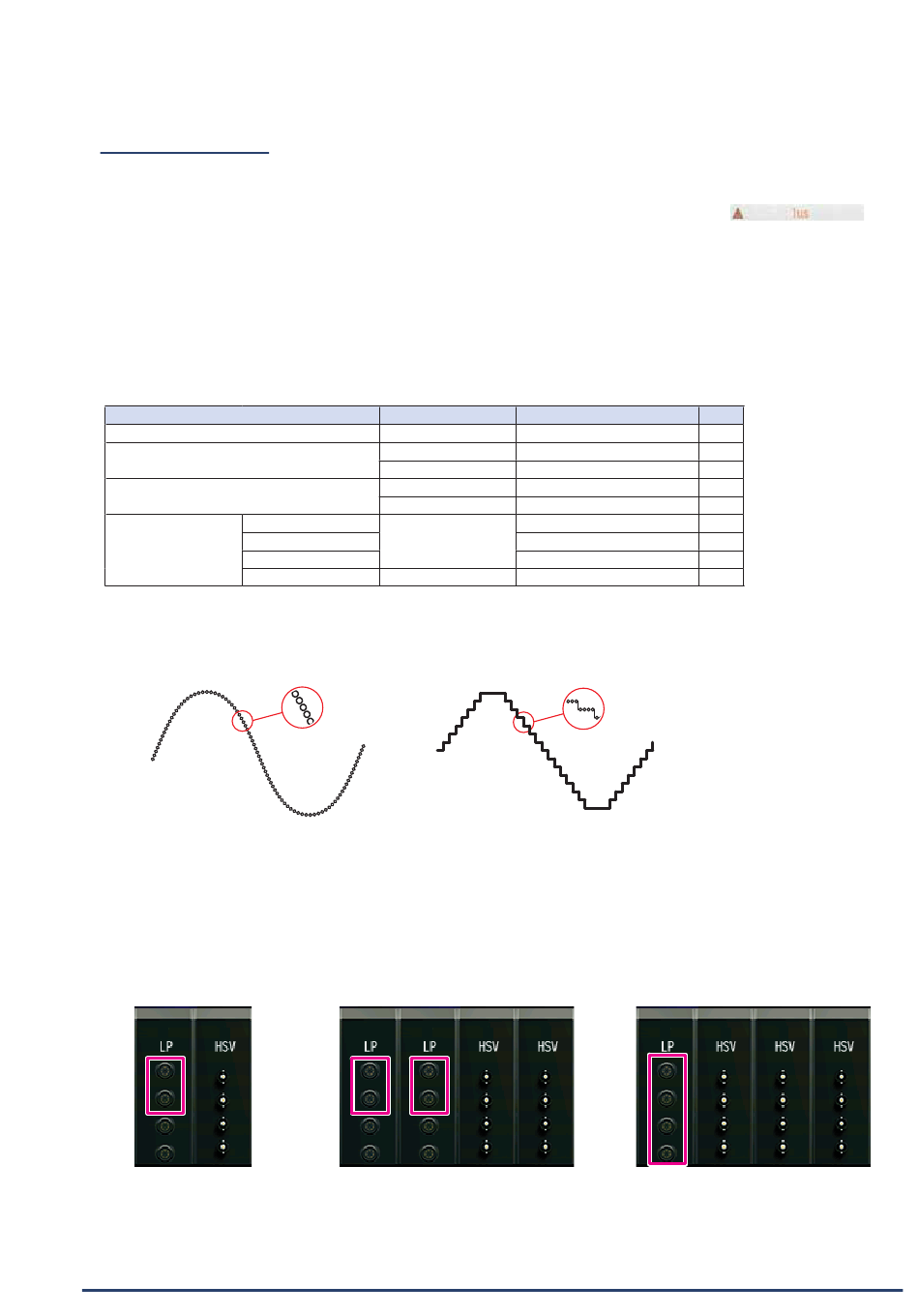

(1)-1 Abtastintervall
Dient zum Festlegen des Messintervalls.
Das kürzeste einstellbare Abtastintervall wird durch nachfolgende Faktoren begrenzt. Wird ein Abtastintervall festgelegt, bei
dem eine Aufzeichnung nicht möglich ist, ändert sich die Farbe und folgendes Zeichen wird angezeigt. (
Ändern Sie in diesem Fall das Speicherziel.
<Folgende Faktoren beeinflussen die Abtastrate>
• Aufzeichnungsort
• Art der angeschlossenen Eingangsmodule
• Anzahl der angeschlossenen Module (wenn das SSD der Aufzeichnungsort ist)
• Dateiformat
Aufzeichnungsort, Dateiformat und Abtastintervall
Aufzeichnungsort
RAM
Interner Flash-Speicher
SD-Karte
SSD-Modul* 4 1 bis 2 Module
3 bis 4 Module
5 bis 10 Module
1 bis 10 Module
*1: Das kürzeste Abtastintervall richtet sich nach den angeschlossenen Eingangsmodultypen.
Für jedes angeschlossene Modul gilt ein anderer möglicher Abtastintervallbereich. Bei kombinierter Verwendung
verschiedener Modultypen kann hier das Abtastintervall des schnellsten Moduls eingestellt werden. Ein langsameres Modul
hält den Messwert, bis das kürzeste von diesem Modul umsetzbare Abtastintervall erreicht wird.
Schnellstes Modul
*2: Wenn ein Logik-/Impuls-Modul angeschlossen ist und Impuls ausgewählt wird, kann auf 8 Kanälen (Kanal 1 - 8) mit 1 μs
aufgezeichnet werden. (Das maximale Abtastintervall für Impulse beträgt jedoch 100 μs, sodass die Daten nur alle 100 μs
aktualisiert werden.)
*3: Wenn ein Logik-/Impuls-Modul angeschlossen ist und Impuls ausgewählt wird, kann auf 16 Kanälen mit 2 μs aufgezeichnet
werden. Wenn zwei Module angeschlossen sind und Impuls ausgewählt wird, kann jedes Gerät auf 8 Kanälen (Kanal 1 -
8) Daten aufzeichnen. (Das maximal Abtastintervall für Impulse beträgt jedoch 100 μs, sodass die Daten nur alle 100 μs
aktualisiert werden.)
< Bsp. 1> Messintervall 1 μs
Die Impulse von Kanal 1 bis 8
werden aufgezeichnet
*4: Je nach Fragmentierungsgrad des SSD kann es vorkommen, dass das Abtastintervall nicht schnell genug geschrieben
werden kann (während der Wiedergabe wird eine entsprechende Meldung angezeigt). Sichern Sie in diesem Fall wichtige
Daten auf einem anderen Speichermedium und formatieren Sie das SSD.
Dateiformat
–
GBD (binär)
CSV (Text)
GBD (binär)
CSV (Text)
GBD (binär)
CSV (Text)
Langsamstes Modul
< Bsp. 2> Messintervall 2 μs
Die Impulse von Kanal 1 bis 8 der einzelnen
Module werden aufgezeichnet.
KAPITEL 3: Messung und Einstellung
1
Abtastintervall*
1μs bis 1h, extern
1ms bis 1h, extern
10ms bis 1h, extern
1ms bis 1h, extern
10ms bis 1h, extern
1μs bis 1h, extern
2μs bis 1h, extern
5μs bis 1h, extern
10ms bis 1h, extern
< Bsp.3> Messintervall 2 μs
Die Impulse von Kanal 1 bis Kanal 16 werden
aufgezeichnet.
)
* 2
3
*
