KAPITEL 2: Prüfung und Vorbereitung

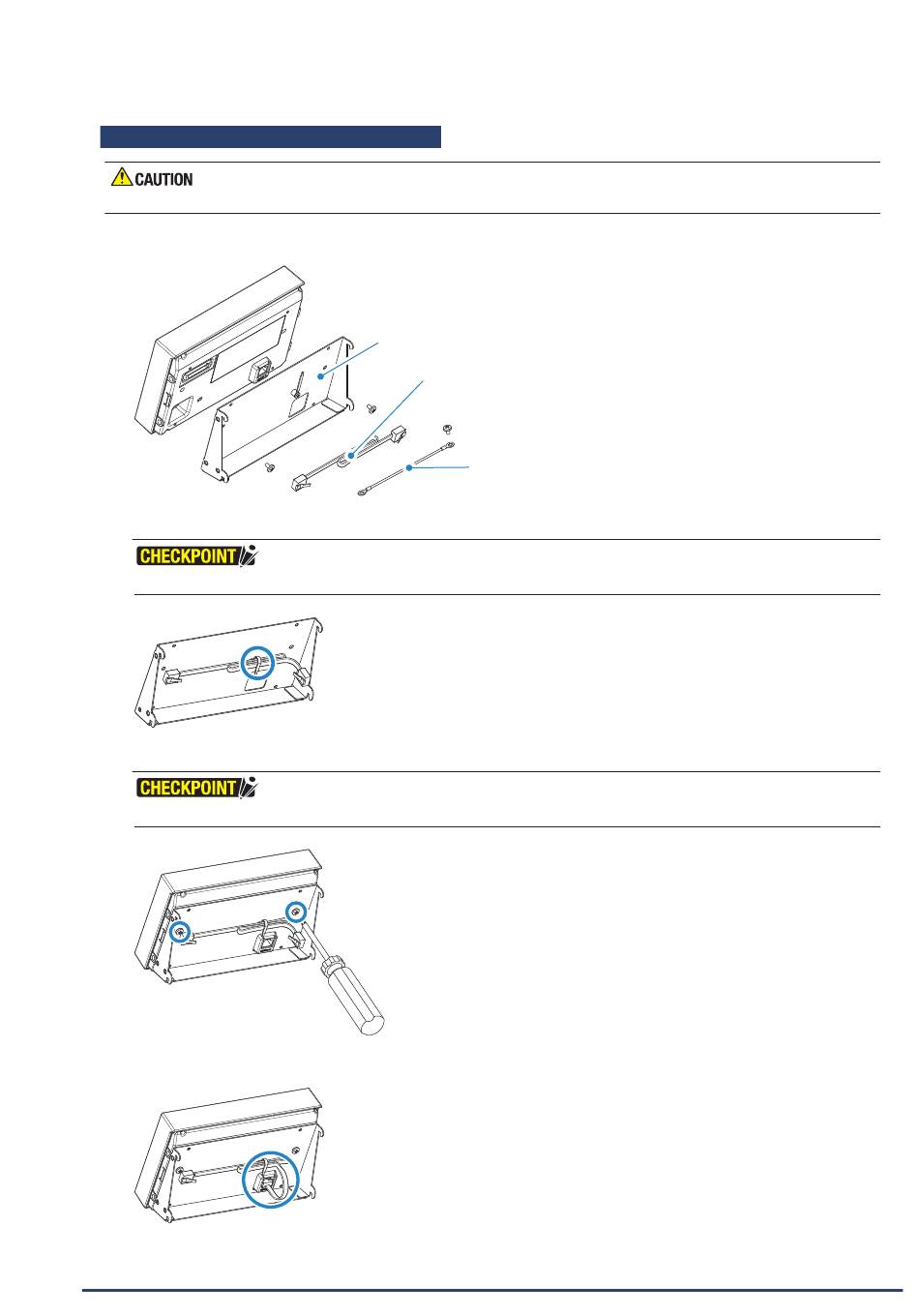

B: Montage mithilfe des Verstellrahmens
Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.
(Nach Entfernen der vorderen Abdeckung der Zentraleinheit)
(1) Zum Installieren das Monitor-Anschlusskabel am Verstellrahmen festklemmen.
Klemmen Sie es so fest, dass zwischen dem Monitor-Anschlusskabel und dem Stecker 25 cm Kabel vorhanden sind.
(2) Befestigen Sie die Bildschirmeinheit mit den beiliegenden Befestigungsschrauben (2x).
Für die Installation wird ein Anzugsdrehmoment von 0,39 Nm empfohlen.
2 2
(3) Schließen Sie den Stecker des Monitor-Anschlusskabels an den Monitor-Eingangsanschluss der Bildschirmeinheit an.
2-18
Verstellrahmen
Monitor-Anschlusskabel (40 cm)
1 1
Erd-/Massekabel
