KAPITEL 3: Messung und Einstellung
3.1

Nomenklatur

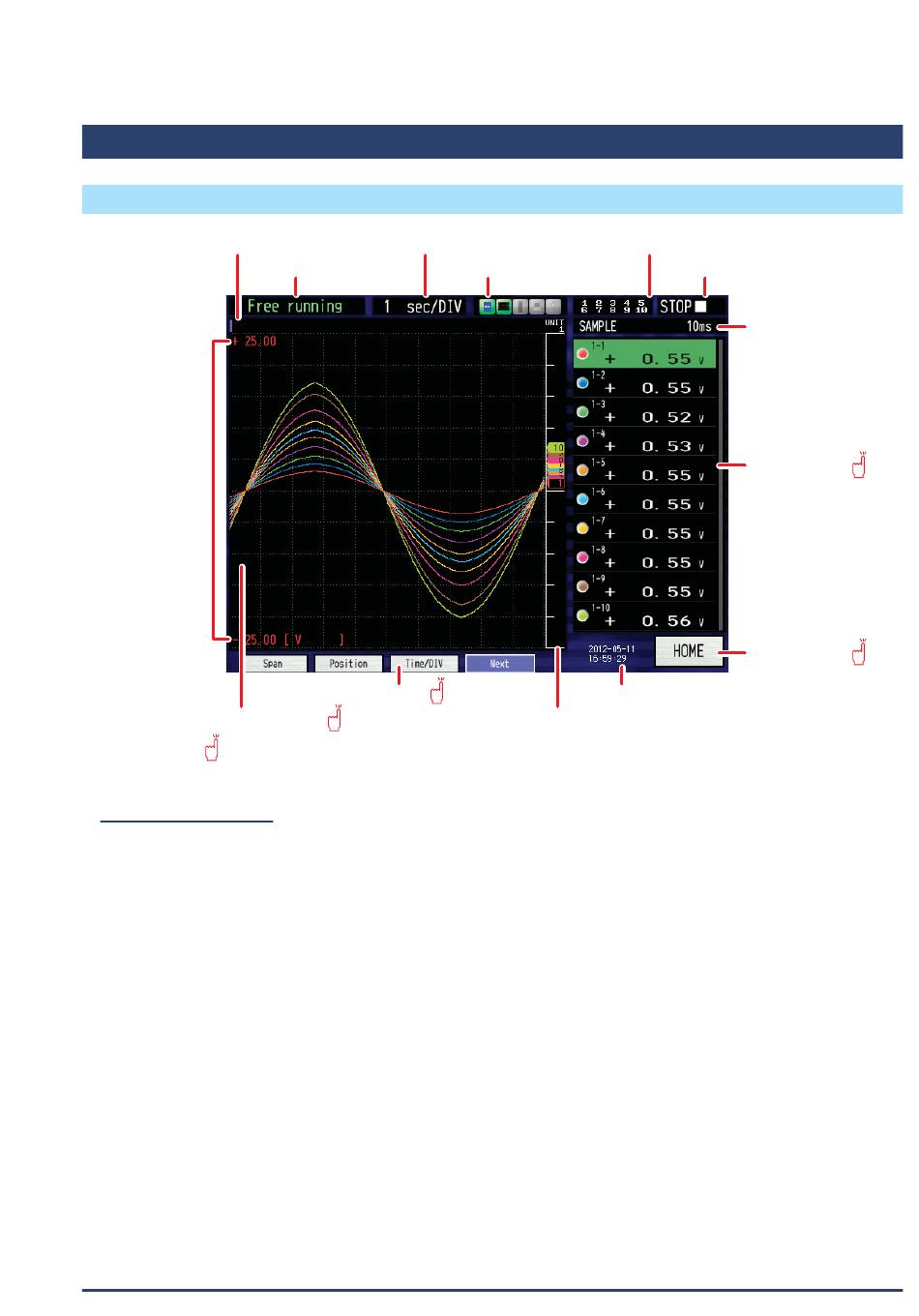

(1) Bildschirmanzeige: Signalverlauf und digitale Werte
18. Aufzeichnungsbalken
17. Anzeige der Skala
16. Anzeige Signalverlauf
: Die Schaltflächen „11. Digitalanzeige", „12. Startseite", „14. Funktionsschaltflächen" und „16. Anzeige Signalverlauf" werden durch
Antippen mit dem Finger aktiviert.

1. Einfache Meldung

Zeigt den Status des GL7000 an.
Freilauf:
Triggerbereitschaft:
RAM-Aufzeichnung:
Datenaufzeichnung (Flash-Speicher):
SD-Kartenaufzeichnung:
SSD-Aufzeichnung:
Schreiben Medium:
Festplatte voll:
RAM-Wiedergabe:
Wiedergabe:
SD-Kartenwiedergabe:
SSD-Wiedergabe:
Messdaten wurden nicht gespeichert:
3-2
2.Zeit/DIV
(Zeit/
1. Einfache Meldung
TEILSTRICH)
14. Funktionsschaltflächen
Wird direkt nach dem Einschalten angezeigt, wenn noch keine Aufzeichnung
stattfindet.
Wird nach Beginn der Messung angezeigt, während auf das Eintreten einer Trigger-
bedingung gewartet wird.
Wird angezeigt, wenn das interne RAM eines Moduls verwendet wird.
Wird angezeigt, wenn Daten im internen Speicher des GL7000 aufgezeichnet werden.
Wird angezeigt, wenn Daten auf der SD-Karte aufgezeichnet werden.
Wird angezeigt, wenn Daten im SSD-Modul aufgezeichnet werden.
Wird angezeigt, wenn Daten im Anschluss an die Aufzeichnung in den internen
Speicher, auf die SD-Karte oder ins SSD geschrieben werden.
Wird nur angezeigt, wenn die Meldung erscheint, dass die Aufzeichnung wegen
eines vollen Speichermediums gestoppt wurde.
Wird angezeigt, wenn Daten aus dem internen RAM eines Moduls wiedergegeben
werden.
Wird angezeigt, wenn Daten aus dem internen Flash-Speicher des GL7000
wiedergegeben werden.
Wird angezeigt, wenn Daten von der SD-Karte wiedergegeben werden.
Wird angezeigt, wenn Daten aus dem SSD wiedergegeben werden.
Wird angezeigt, wenn die Datensicherung fehlgeschlagen ist (z.B., weil das
8. Alarmanzeigen
3 bis 7.
Verschiedene Anzeigen
13. Anzeige der Uhrzeit
15. Anzeige virtueller Stift
9. Statusanzeige
10. Abtastintervall
11. Digitalanzeige
12. Startseite
