Ssd-Speichermodul (Gl7-Ssd) - GRAPHTEC GL7000 Bedienungsanleitung

KAPITEL 2: Prüfung und Vorbereitung

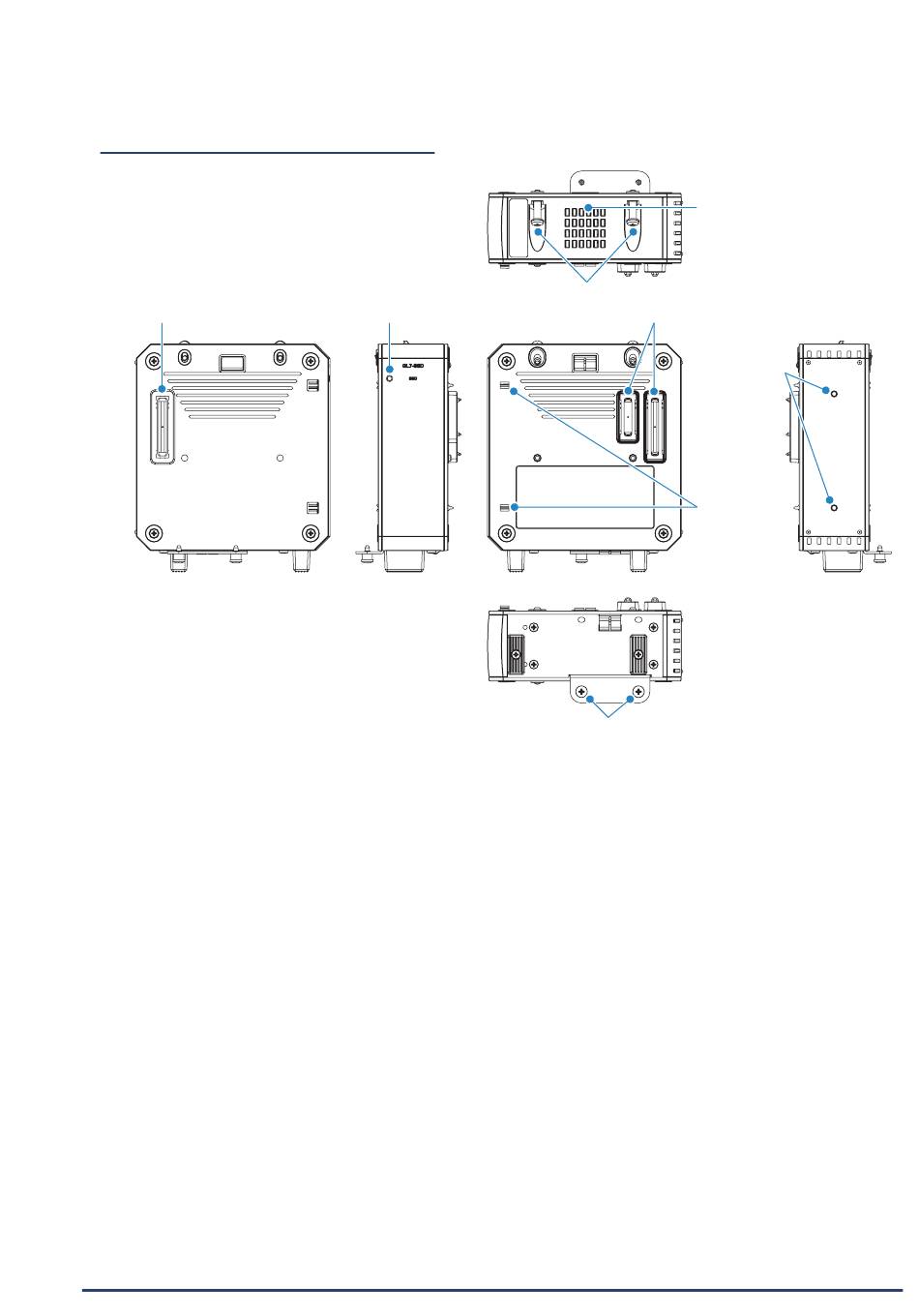

SSD-Speichermodul (GL7-SSD): Optional
1. Modul-Steckverbindung
1. Modul-Steckverbindung ......................... Anschluss für die Verbindung zum nächsten Modul.
2. Modul-Steckverbindung ........................ Anschluss für die Verbindung zur Zentraleinheit.
3. Modul-Halteschraube (oben) .............. Befestigungsschraube für das angrenzende Modul.
4. Lüfter ......................................................... Lüfter für die Kühlung des Gehäuseinneren.
5. Modul-Halteschraube (unten) .............. Befestigungsschraube für das angrenzende Modul.
6. Stift ............................................................ Ein Führungsstift für den Anschluss des Moduls.
7. M4-Gewindebohrung ............................. Verwenden Sie diese Bohrung für die Befestigung am Panel usw.
8. Zugriffsanzeige ....................................... Leuchtet bei Datenzugriff grün (im normalen Betrieb leuchtet die Anzeige nicht).
2-8
3. Modul-Halteschraube (oben)
8. Zugriffsanzeige
Um ein Herunterfallen zu verhindern, Schraube nicht entfernen.
* Während die Anzeige leuchtet, Gerät nicht ausschalten.
2. Modul-Steckverbindung
7. M4-
5. Modul-Halteschraube (unten)
4. Lüfter
Gewindebohrung
6. Stift
