KAPITEL 2: Prüfung und Vorbereitung
Um einen Ausfall des Gerätes und durch Kurzschluss verursachte Unfälle zu
vermeiden, halten Sie sich bitte unbedingt an folgende Vorgaben.
•
Maximal zulässige Eingangsspannung und Eingangsladung
• Bei Überschreiten der maximal zulässigen Eingangsspannung bzw. -ladung
wird der Eingang überlastet und beschädigt. Die zulässige Eingangsspannung
bzw. -ladung darf daher auf keinen Fall überschritten werden, auch wenn der
Eingang nur für einen kurzen Moment überlastet wird.
• Achten Sie darauf, dass der Analogsignaleingang nicht mit statischer
Entladung beaufschlagt wird.

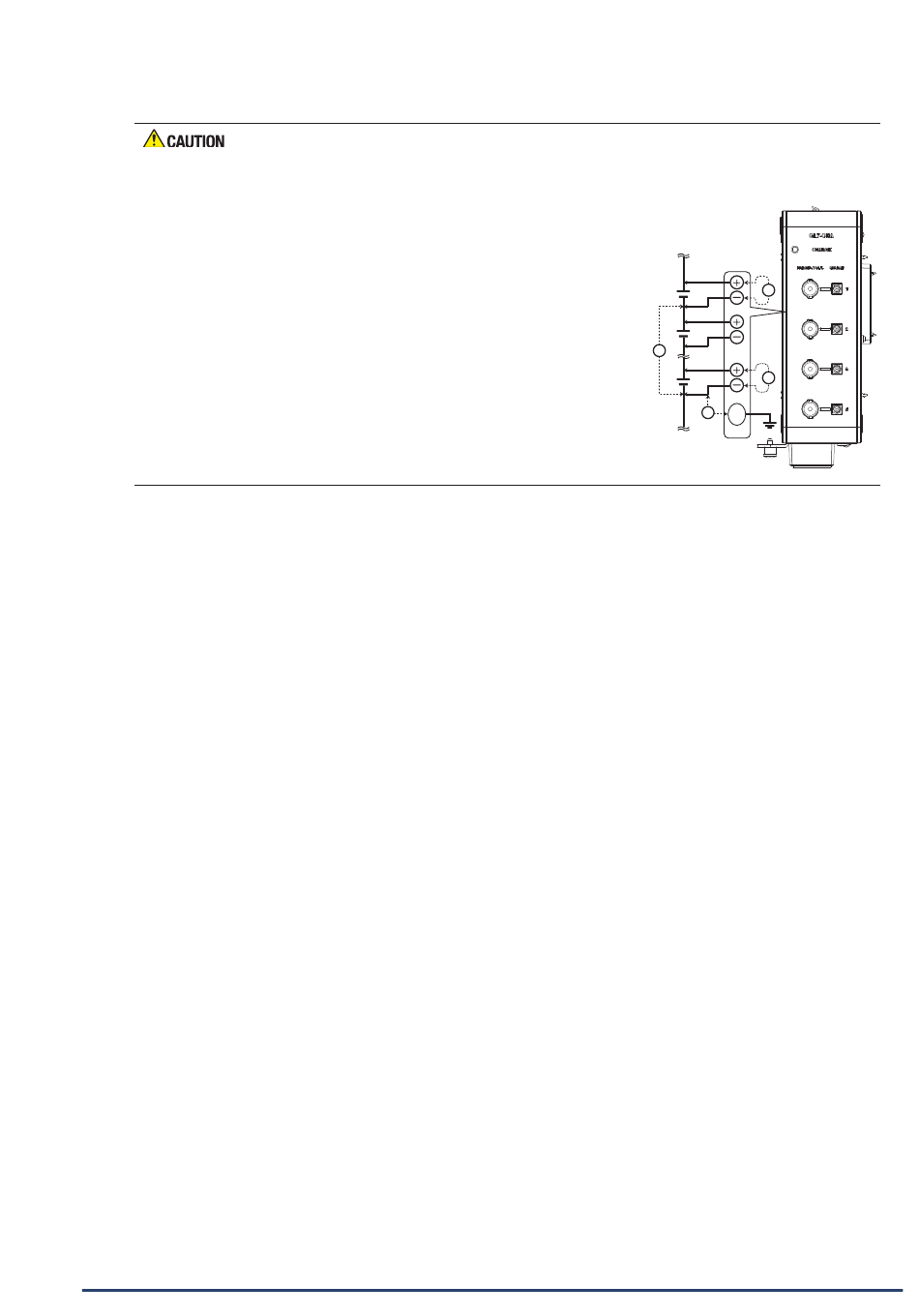

<Differenz zwischen +/– Klemmen (siehe A im Bild rechts)>
Maximal zulässige Eingangsspannung:
Maximal zulässige Eingangsladung:
<Differenz zwischen (–)/(–) Eingang (siehe B im Bild rechts)>
Maximal zulässige Eingangsspannung:
Spannungsfestigkeit:
<Differenz zwischen (–)/Masseanschluss (GND) (siehe C im Bild rechts)>
Maximal zulässige Eingangsspannung:
Spannungsfestigkeit:
2-42
25 Vss
50000 pC
25 Vss
300 Vss für 1 Minute
25 Vss
300 Vss für 1 Minute
A
B
A
C
GND
