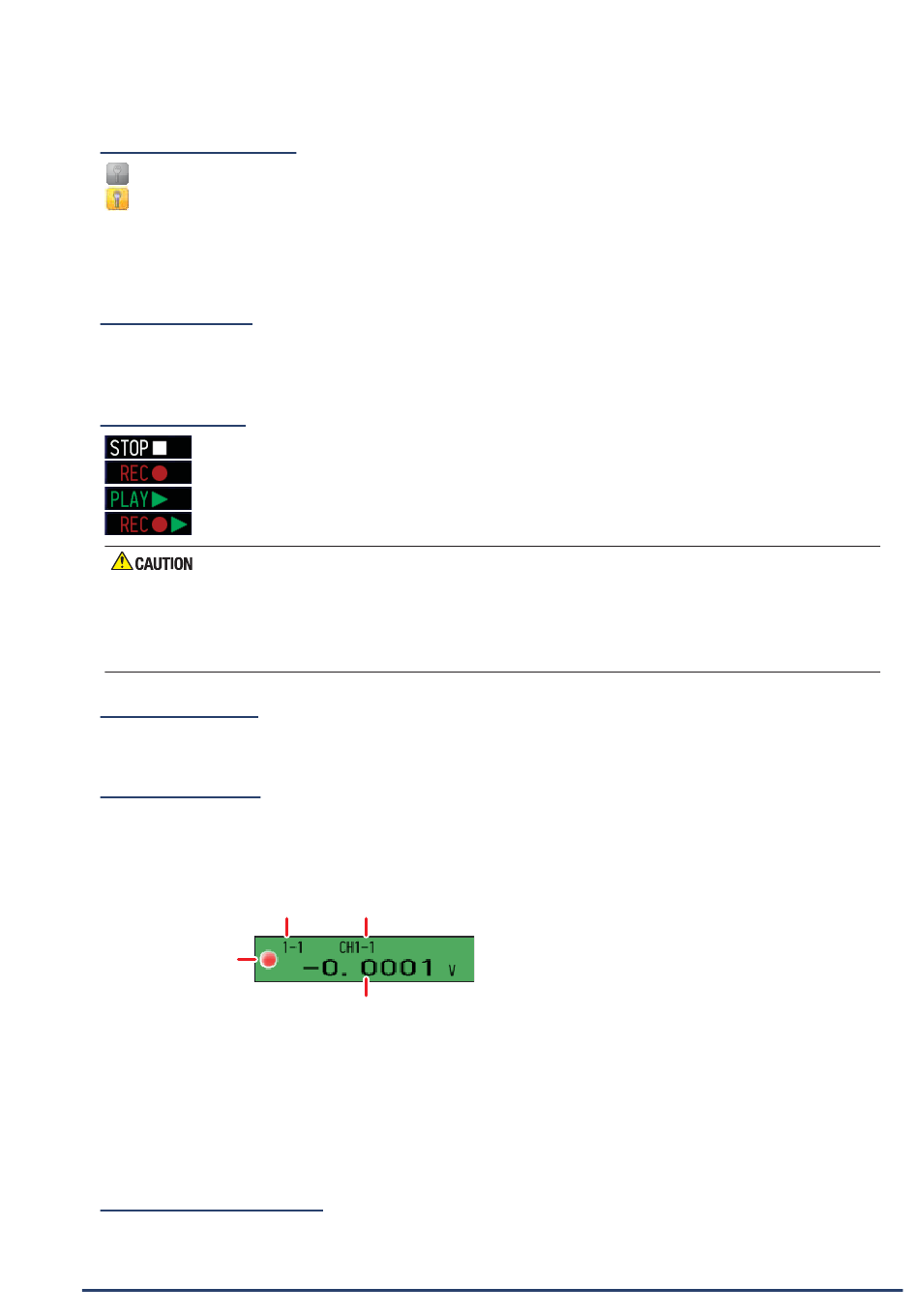

KAPITEL 3: Messung und Einstellung
7. Tastensperreanzeige
: Tastensperre wird nicht verwendet. Bedienvorgänge können ausgeführt werden
: Tastensperre ist aktiviert. Alle Tasten sind gesperrt.
Durch Drücken der LOCK-Taste (siehe Abschnitt "(5) LOCK" auf Seite 3-40) kann die Tastensperre aktiviert oder
deaktiviert werden. Es ist auch möglich, die Deaktivierung der Tastensperre durch ein Passwort zu schützen. Einzelheiten
finden Sie im Abschnitt „Aktivieren und Deaktivieren der Tastensperre mit Passwort" auf Seite 3-41.
8. Alarmanzeigen
Zeigt den Status des Alarmausgangs an. Die Nummer des Ausgangs, an dem ein Alarm aufgetreten ist, wird rot angezeigt. Für
den Kanal, der den Alarm ausgelöst hat, wird der Eingangswert im Digitalanzeigebereich in Rot dargestellt.

9. Statusanzeige

: keine Datenaufzeichnung und keine Datenwiedergabe
: Datenaufgezeichnung
: Datenwiedergabe
: Datenwiedergabe mit der Doppelfenster-Anzeige
Schalten Sie das Gerät nicht aus und entfernen Sie die SD-Karte nicht, solange die Statusanzeige etwas anderes als „STOP" anzeigt.
Andernfalls besteht die Gefahr, dass Daten beschädigt werden und/oder nicht mehr abrufbar sind.
Im internen RAM aufgezeichnete Daten werden beim Ausschalten gelöscht. Speichern Sie wichtige Daten auf einer SD-Karte oder einem
ähnlichen Speichermedium.
Führen Sie den nächsten Bedienvorgang erst dann aus, wenn Sie sich vergewissert haben, dass „STOP" angezeigt wird.
10. Abtastintervall
Die aktuelle Abtastintervall-Einstellung wird angezeigt.
11. Digitalanzeigen
Zeigt die Eingangswerte der einzelnen Kanäle an. Kanalbeschreibung und Signalverlaufsfarbe werden ebenfalls angezeigt.
Signalverläufe können durch Berühren des Signalverlaufs-Anzeigebereichs gesteuert werden. Über die Berührung des
Signalverlaufs-Anzeigebereichs kann die Signalverarbeitung gesteuert werden. Einzelheiten finden Sie unter
„16. Anzeige des Signalverlaufs" auf Seite 3-5.
Kanalnummer
Signalverlaufs-
farbe
Signalverlaufsfarbe: Die aktuell festgelegte Signalverlaufsfarbe. (Einzelheiten finden Sie unter „(10) Eingangseinstellungen" auf
Seite 3-70.)
Kanalnummer:
Die angezeigte Nummer entspricht der Modulnummer – Kanalnummer.
Kanalbeschreibung:
Zeigt die eingegebene Beschreibung an. (Einzelheiten finden Sie unter „(10) Eingangseinstellungen" auf
Seite 3-70.)
Messwert:
Zeigt den gemessenen Wert an.
12. Schaltfläche Startseite
Wenn Sie auf diese Schaltfläche drücken, wird die Startseite des Menüs (HOME) angezeigt. Einzelheiten finden Sie unter „(2)
Bildschirm Startseite (HOME)" auf Seite 3-7.
3-4
Kanalbeschreibung
Messwert
