KAPITEL 3: Messung und Einstellung
<Highspeed-Spannungsmodul (GL7-HSV)>
(10)-1
Eingang
(10)-2
Messbereich
(10)-3
Filter
(10)-4
Skalierung
(10)-5
Kanalbeschreibung
(10)-6
Messbereichs-
spanne
(10)-7
Programm
(10)-8
Versch.
3-72

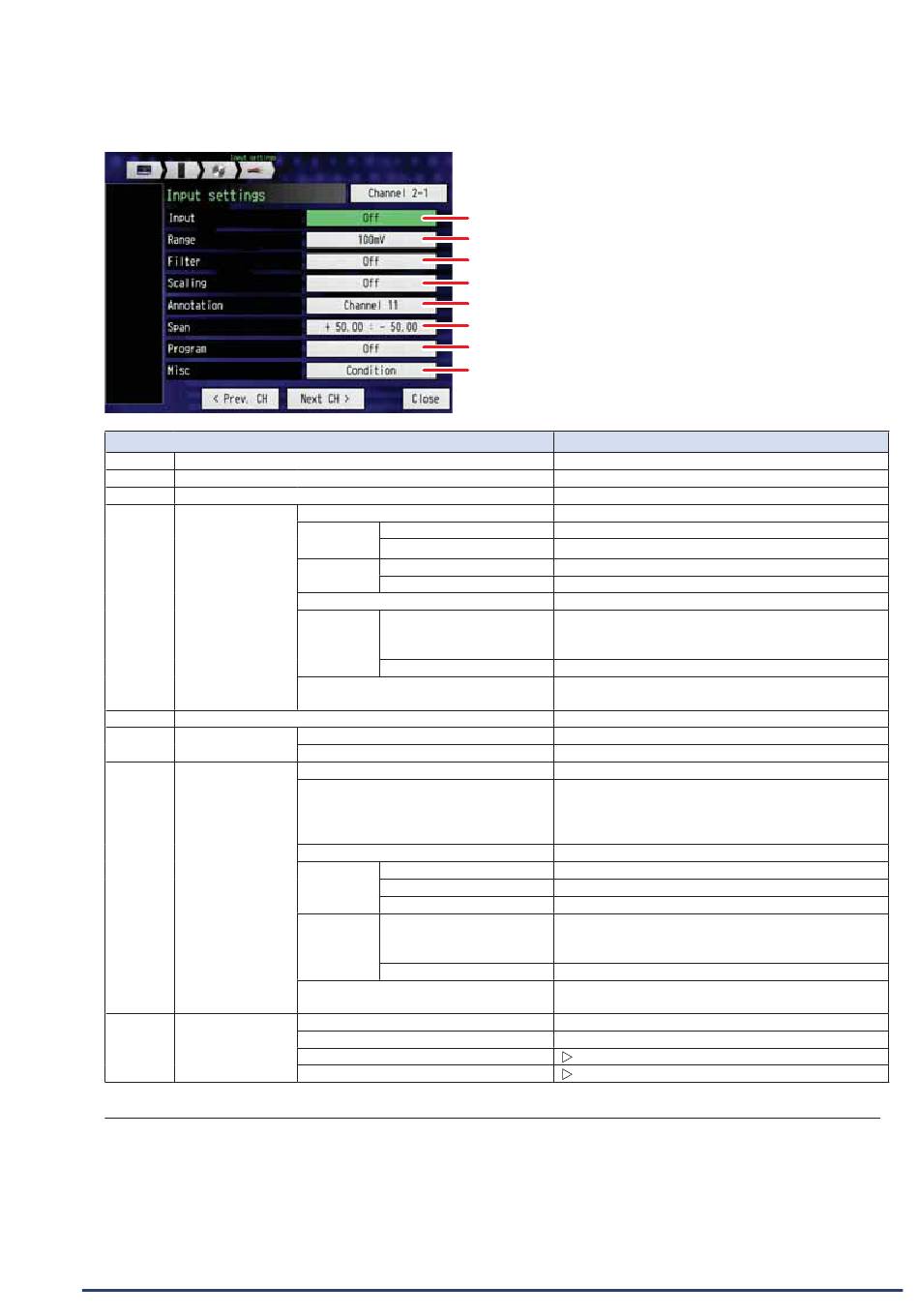

(10)-1 Input (Eingang)
(10)-2 Range (Messbereich)
(10)-3 Filter
(10)-4 Scaling (Skalierung)
(10)-5 Annotation (Kanalbeschreibung)
(10)-6 Span (Messbereichsspanne)
(10)-7 Program (Programm)
(10)-8 Misc. (Versch.)
Parameter
Skalierung
Messwert
Oberer Wert
Unterer Wert
Skal.-Wert
Oberer Wert
Unterer Wert
Dezimalpunkt
Auswahl
Messparameter
Physik. Einheit
Physik. Einheit
Oberer Wert
Unterer Wert
Berechnungen zwischen Kanälen
Operation
Skalierung
Mess-
Oberer Wert
bereichs-
Unterer Wert
spanne
Dezimalpunkt
Auswahl
Messparameter
Physik. Einheit
Physik. Einheit
Signalverlaufsfarbe
Linienbreite
Autom. Nullpunktjustage ausführen
Autom. Nullpunktjustage rücksetzen
Auswahl
Aus, Spng (Spannung)
100/200/500 mV, 1/2/5/10/20/50/100 V, 1-5 V
Aus, Line, 5/50/500 Hz, 5/50 kHz
Aus, Ein
Numerische Eingabe
Numerische Eingabe
Numerische Eingabe
Numerische Eingabe
+1.0000, +10.000, +100.00, +1000.0, +10000
Strom, Länge, Fläche, Volumen, Geschwindigkeit,
Beschleunigung, Frequenz, Masse, Energie, Druck,
Durchfluss, Temperatur, Dehnung
(verfügbare Auswahl je nach Messparameter)
Das Ergebnis der obigen Einheitenauswahl oder
numerische Eingabe.
Texteingabe (bis zu 31 Zeichen)
Numerische Eingabe
Numerische Eingabe
Aus, Ein
CH-X (Operator) CH-Y
CH-X:
Kanal 1 bis Kanal 112
Operator: 4 arithmetische Operatoren (+, –, *, /)
CH-Y:
Kanal 1 bis Kanal 112
/1000000, /1000, ×1, ×1000, ×1000000
–100000 bis +100000 (numerische Eingabe)
–100000 bis +100000 (numerische Eingabe)
+1.0000, +10.000, +100.00, +1000.0, +10000
Strom, Länge, Fläche, Volumen, Geschwindigkeit,
Beschleunigung, Frequenz, Masse, Energie, Druck,
Durchfluss, Temperatur, Dehnung
(verfügbare Auswahl je nach Messparameter)
Das Ergebnis der obigen Einheitenauswahl oder
Texteingabe.
RGB-Farben, jede Farbe 0 bis 31
1 bis 8 Punkte
Ausführen
Rücksetzen
