KAPITEL 3: Messung und Einstellung
(11)-1 Start/Stopp
Zum Auswählen, ob die Startseite oder die Stoppseite eingestellt wird.
(11)-2 Kombination
Legt die Kombination der Triggerbedingungen für die einzelnen Kanäle fest
Auswahl
Pegel ODER Wenn mindestens eine der festgelegten Trigger-Bedingungen erfüllt ist, beginnt (endet) die
Aufzeichnung. Jede Bedingung ist eine Pegelaktion.
Pegel UND Wenn alle festgelegten Trigger-Bedingungen erfüllt sind, beginnt (endet) die Aufzeichnung.
Jede Bedingung ist eine Pegelaktion.
Flanke ODER Wenn mindestens eine der festgelegten Trigger-Bedingungen erfüllt ist, beginnt (endet) die
Aufzeichnung. Jede Bedingung ist eine Flankenaktion.
Flanke UND Wenn alle festgelegten Trigger-Bedingungen erfüllt sind, beginnt (endet) die Aufzeichnung.
Jede Bedingung ist eine Flankenaktion.

Pegelaktion und Flankenaktion

Bei einer Pegelaktion beginnt die Aufzeichnung, wenn beim Drücken der „START"-Taste die Triggerbedingung erfüllt ist. Wenn
bei einer Flankenaktion die „START"-Taste gedrückt wird, gilt die Bedingung, obwohl sie ggf. erfüllt ist, noch nicht als erfüllt. Die
Bedingung gilt erst dann als erfüllt, wenn die Bedingung nicht mehr erfüllt und dann erneut wieder erfüllt wird.
* Wenn bei einer Flankenaktion die Bedingung einmal erfüllt ist, nachfolgend jedoch nicht mehr erfüllt wird, gilt sie dennoch
weiterhin als erfüllt.

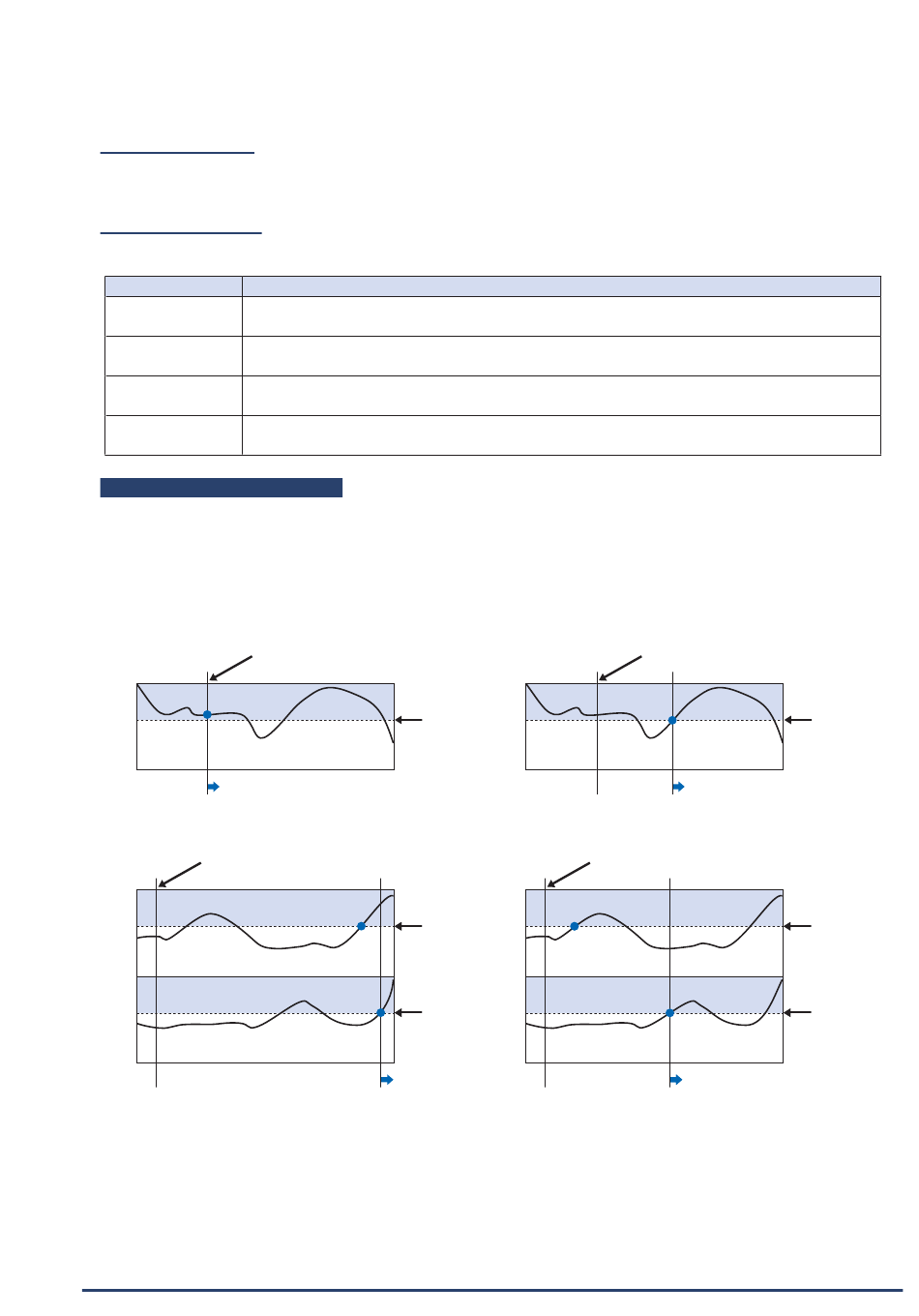

<Ex.> Level action
Recording is started when the trigger
condition is met here.
<Ex.> Level AND action
If the START key is pressed here
CH n
CH n
3-98
If the START key is pressed here
Level set
(High)
Level set
(High)
Level set
(High)
Recording is started when the
trigger condition is met here.
.
Beschreibung
<Ex.> Edge action
If the START key is pressed here
<Ex.> Edge AND action
If the START key is pressed here
CH n
Edge AND is
established in CHx
CH n
Level set
(High)
Recording is started when the trigger
condition is met here.
Level set
(High)
Level set
(High)
Edge AND is
established in CHx
Recording is started when the
trigger condition is met here.
