KAPITEL 2: Prüfung und Vorbereitung
C: Installation mit Verlängerungskabel
Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.
(Nach Anbringen der vorderen Abdeckung der Zentraleinheit)

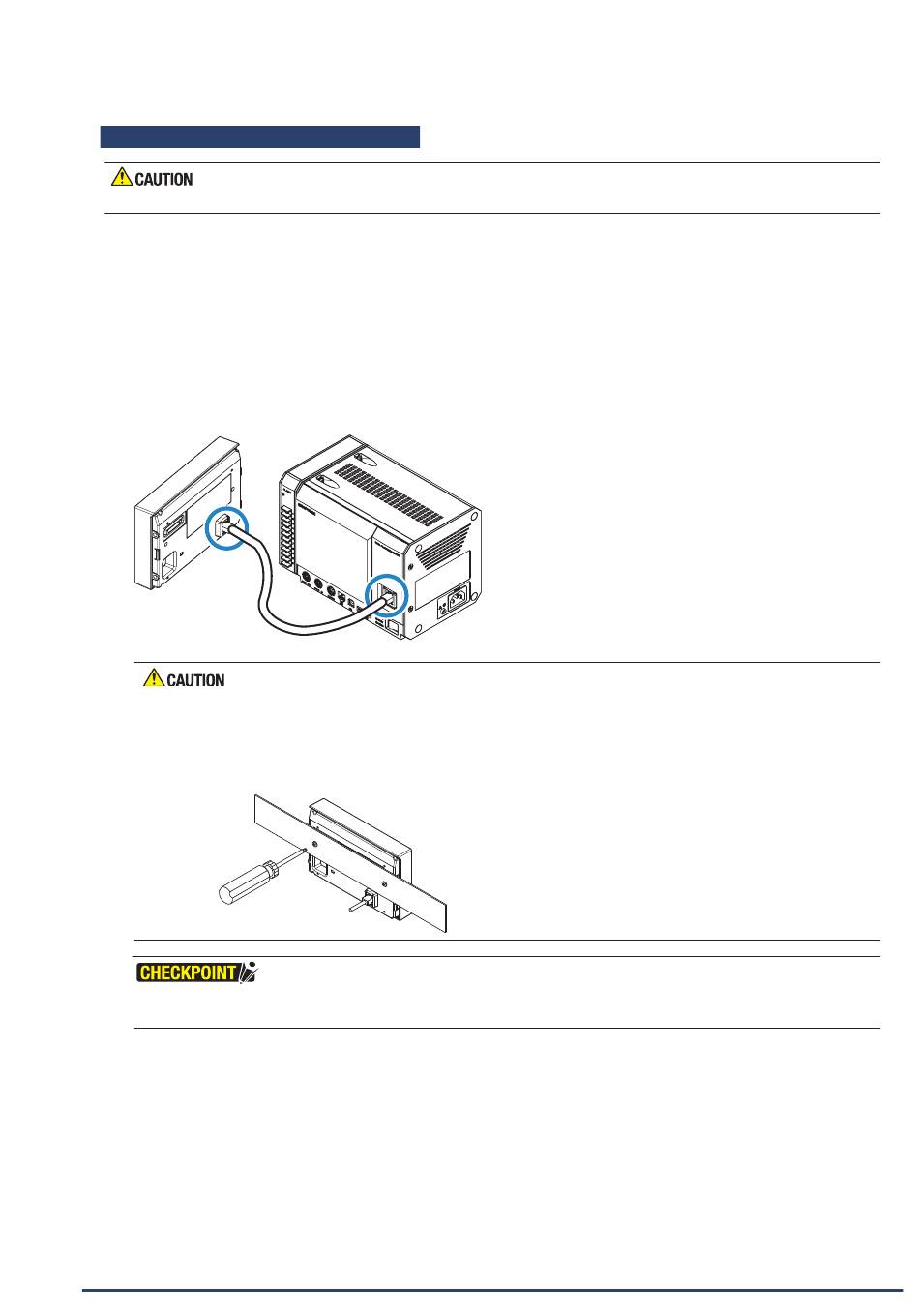

(1) Verbinden Sie den Monitor-Ausgangsanschluss der Zentraleinheit über ein handelsübliches LAN-Kabel mit dem Monitor-
Eingangsanschluss an der Bildschirmeinheit.
* Beachten Sie die technischen Daten des verwendeten LAN-Kabels.
[Technischen Daten des LAN-Kabels]
•
Typ: ungekreuzt
•
Kategorie: CAT5 oder höher
•
Kabellänge: max. 10 m
•
Schließen Sie kein LAN-Kabel an den Monitor-Eingangsanschluss der Bildschirmeinheit und den LAN-Anschluss der
Zentraleinheit an.
•
Schalten Sie keinen Hub bzw. Netzwerk zwischen Monitor-Eingangsanschluss der Bildschirmeinheit und Monitor-
Ausgangsanschluss der Zentraleinheit.
•
Befestigen Sie die Bildschirmeinheit an einem Brett o. ä.
Um die Beeinträchtigung des Betriebs durch Rauschen zu reduzieren, verwenden Sie immer ein Netzkabel mit
Schutzleiteranschluss. Siehe „2.9 Anschließen des Netzkabels" auf Seite 2-27.
2-20
