KAPITEL 2: Prüfung und Vorbereitung
2.6 Module - Bezeichnung und Funktion der Geräteteile
In diesem Abschnitt werden die Komponenten der einzelnen Module mit ihren Bezeichnungen und Funktionen vorgestellt.
•
Vor dem Installieren oder Entfernen von Modulen muss die Stromversorgung ausgeschaltet werden.
•
Beim Umgang mit den Modulen müssen geeignete Vorsichtsmaßnahmen gegen statische Aufladung getroffen werden.
•
Denken Sie daran, nach der Installation die Schrauben festzudrehen. Andernfalls können sich die Module während der Benutzung
lösen.
Bildschirmeinheit (GL7-DISP): Optional
•
Da es sich beim Touchpanel dieses Gerätes um ein kapazitives Touchpanel handelt, reagiert es nicht auf die Bedienung mit einem
Stift. Berühren Sie es ohne Handschuhe.
•
Beim Umgang mit den Modulen müssen geeignete Vorsichtsmaßnahmen gegen statische Aufladung getroffen werden. Die
Bedienung des Touchpanels mit einem scharfkantigen Gegenstand kann Kratzer verursachen und das Touchpanel beschädigen.
•
Berühren Sie das Touchpanel nicht mit nassen Händen.
<Kit-Inhalt Bildschirmeinheit (GL7-DISP)>
•
Bildschirmeinheit
•
Verstellrahmen
•
Monitor-Anschlusskabel (40 cm)
•
Schrauben (M4×6)
•
Erd-/Massekabel
•
Flachkopfschrauben (M4×10)

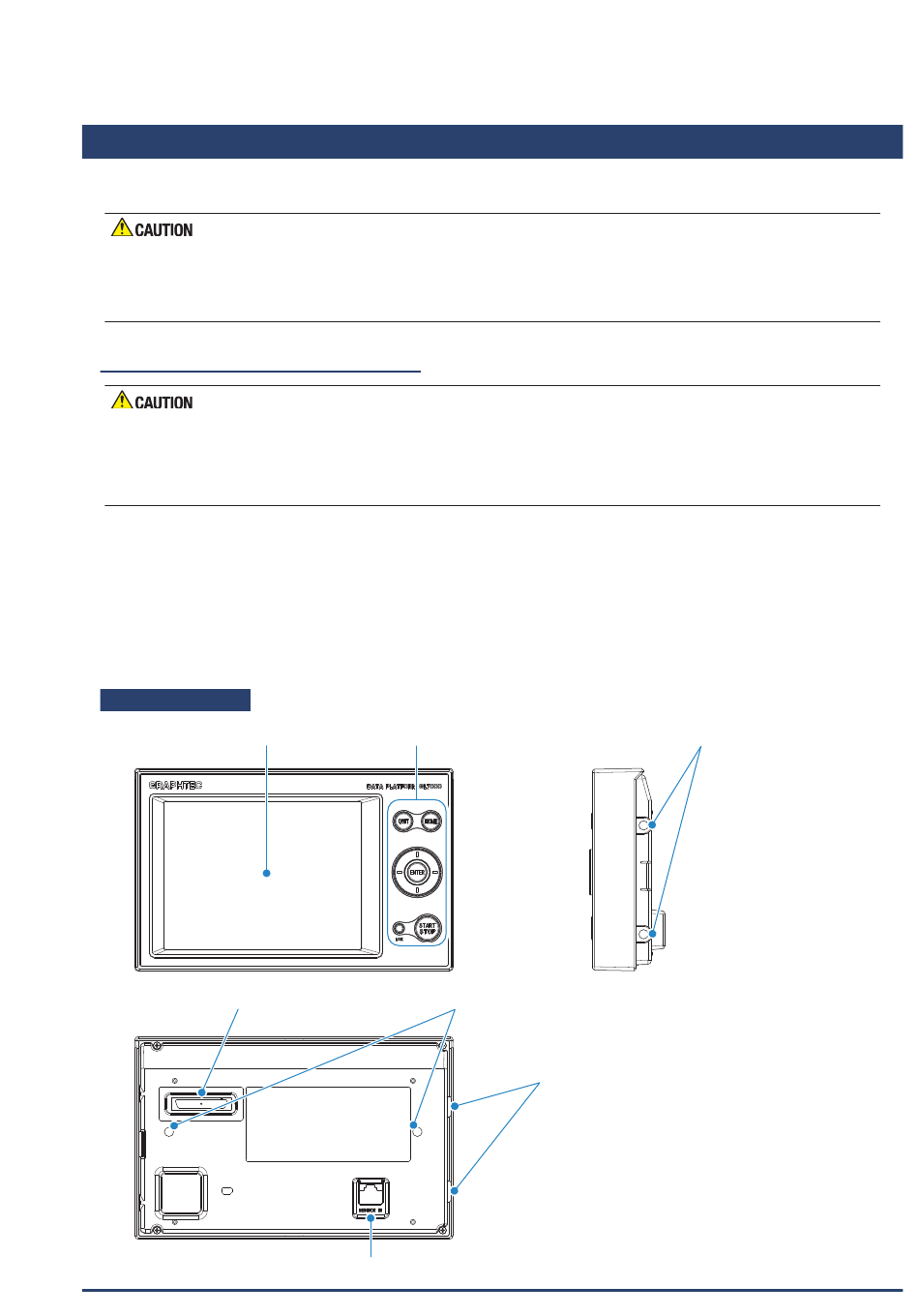

Bildschirmeinheit
1. Monitor
4. Modul-Steckverbindung
2-6
: 1 Modul
: 1 Modul
: 1
: 3
: 1
: 2 (Ersatz)
2. Bedienfeld
5. Gewindebohrung für Installation
7. Monitor-Eingangsanschluss
3. Gewindebohrung für Installation
6. Stift
.
