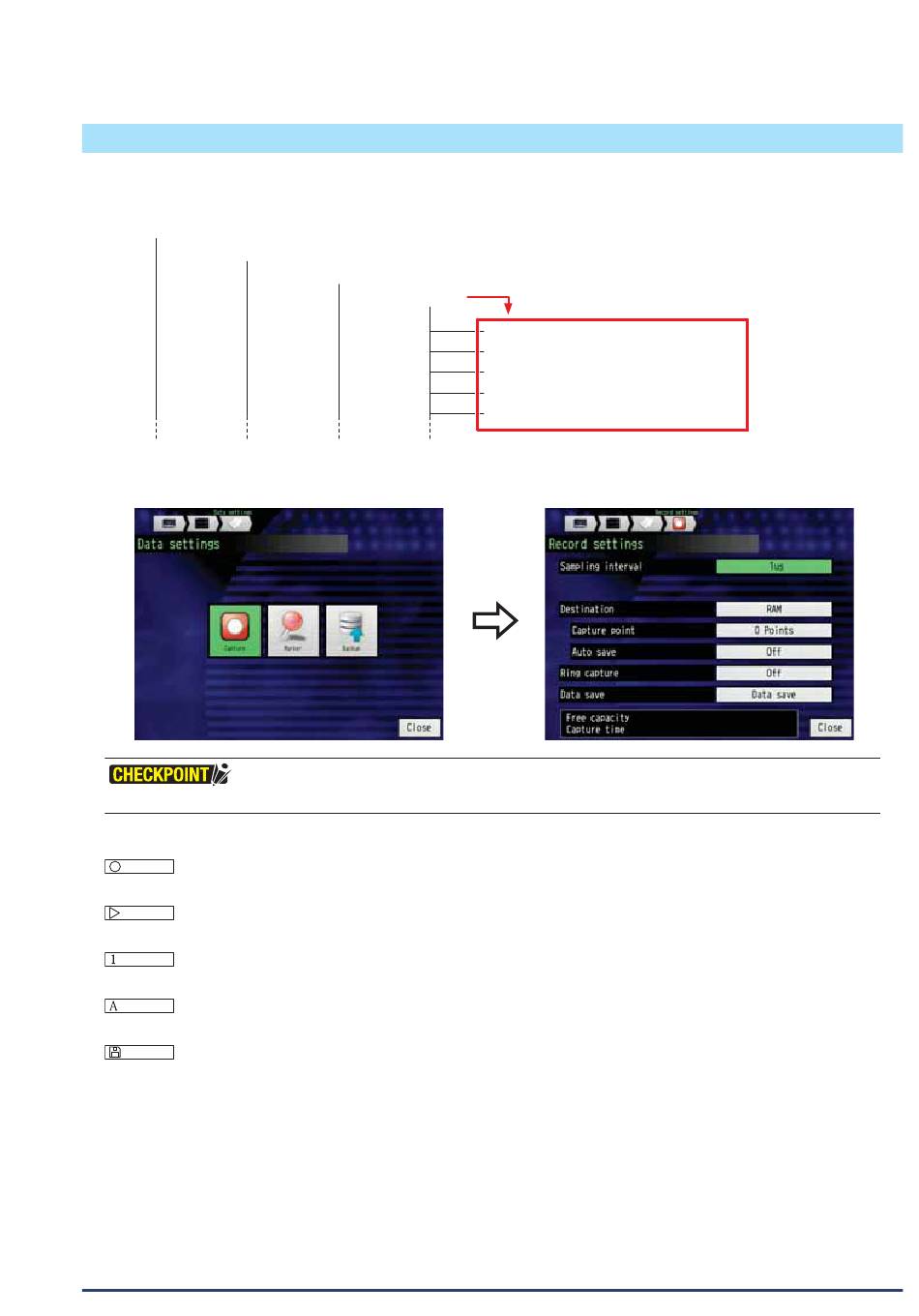

(6) Menübaum
Hier wird der gesamte Menübaum angezeigt. Im Menübaum können Sie schnell herausfinden, wo sich die Parameter befinden,
die Sie konfigurieren möchten.
Startseite (HOME)
Maschine
Wenn Sie die Schaltfläche „Aufzeichnen" antippen, gelangen Sie zu einem Einstellungssbildschirm mit Parametern wie zum
Beispiel „Abtastintervall" (der rot umrahmte Bereich in der Abbildung oben).
Einige der konfigurierbaren Parameter werden nur angezeigt, wenn bestimmte Bedingungen zutreffen.
Eine Erläuterung der im Menübaum aufgeführten Symbole finden Sie auf der nächsten Seite.
Select : Wenn Sie auf einen Wert tippen, der mit diesem Symbol versehen ist, erscheint in einem separaten Bildschirm eine
Liste, aus der die Einstellungswerte ausgewählt werden können.
Execute : Wenn Sie auf eine Einstellung tippen, die mit diesem Symbol versehen ist, wird der entsprechende Vorgang
ausgeführt.
Numerical
: Wenn Sie auf eine Einstellung tippen, die mit diesem Symbol versehen ist, öffnet sich der Bildschirm für numerische
Value
Eingaben.
Character : Wenn Sie auf eine Einstellung tippen, die mit diesem Symbol versehen ist, öffnet sich der Bildschirm für die
Texteingabe.
: Wenn Sie auf die Einstellung tippen, die mit diesem Symbol versehen ist, wird der Bildschirm für Dateifunktionen
File
geöffnet.
Messdaten
Aufzeichnen
Abtastintervall
AC-Netzfilter (GL7-M)
Ziel Datenaufzeichnung
Aufzeichnungspunkt
Automatisch speichern
KAPITEL 3: Messung und Einstellung
3-13
