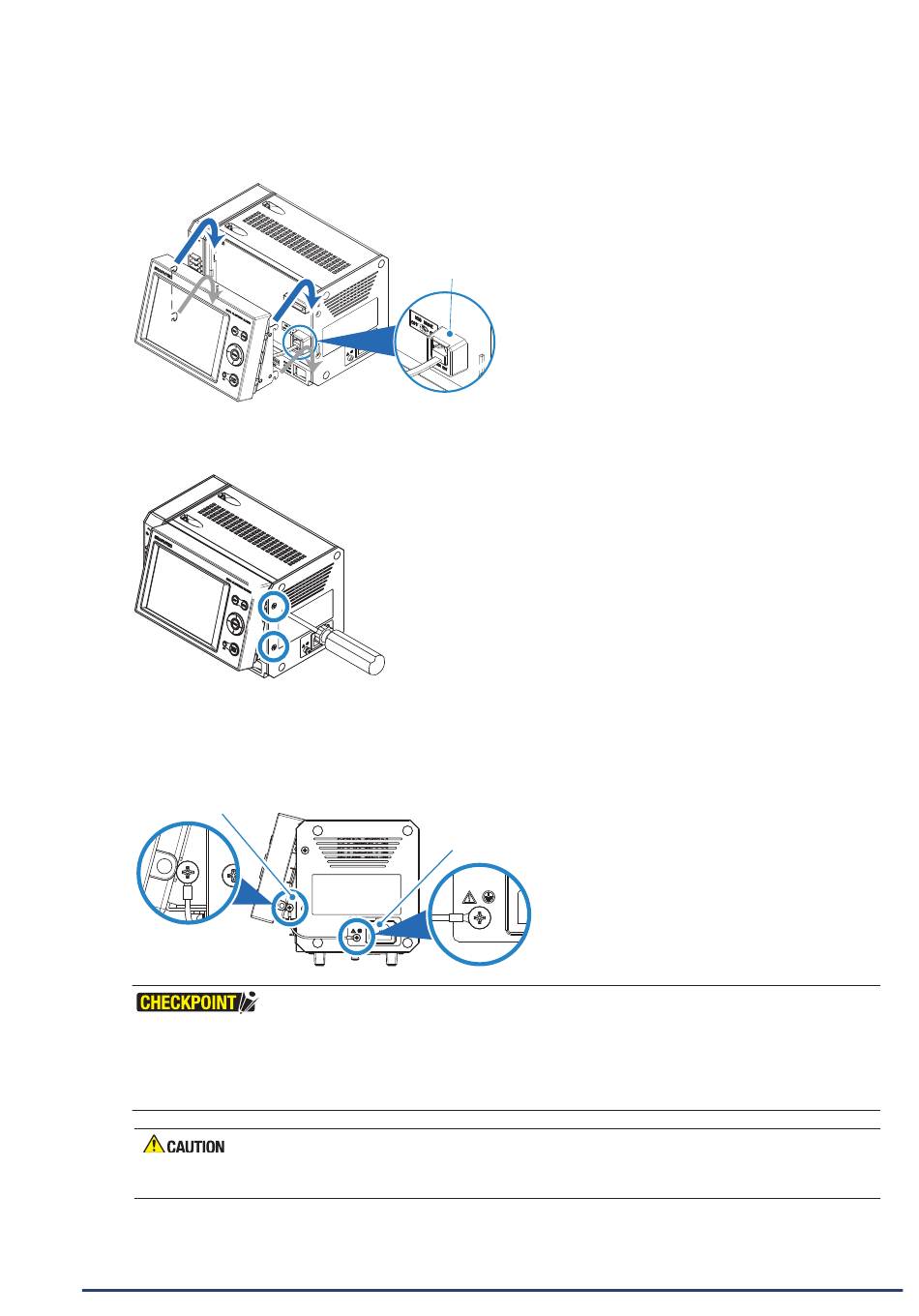

(4) Schließen Sie das Monitor-Anschlusskabel an den Monitor-Ausgangsanschluss der Zentraleinheit an und führen Sie die 4
Führungsstifte am Verstellrahmen in die entsprechenden Öffnungen der Zentraleinheit (4x).
(5) Drehen Sie die Befestigungsschrauben an der Zentraleinheit (2x seitlich) ein. Verwenden Sie die Schrauben, die beim
Entfernen der vorderen Abdeckung herausgedreht wurden, zum Sichern.
1 1
2 2
(6) Befestigen Sie das Erd-/Massekabel an der Zentraleinheit (Masseanschluss (GND)), verwenden Sie dazu die am
Verstellrahmen angebrachten Befestigungsschrauben.
*Wenn das der Bildschirmeinheit beiliegende Erd-/Massekabel nicht angeschlossen wird, funktioniert das Gerät ggf. nicht
ordnungsgemäß.
Verstellrahmen
•
Für die Installation wird ein Anzugsdrehmoment von 0,39 Nm empfohlen.
•
Wenn das der Bildschirmeinheit beiliegende Erd-/Massekabel nicht angeschlossen wird, funktioniert das Gerät ggf. nicht
ordnungsgemäß.
•
Um die Beeinträchtigung durch Rauschen zu reduzieren, verwenden Sie immer ein Netzkabel mit Schutzleiterkontakt. Siehe
„Anschließen des Netzkabels" auf Seite 2-27.
Der Touchbildschirm am Hauptgerät wird beim Einschalten kalibriert und darf während dieses Vorgangs nicht berührt werden.
Wenn das Touchpanel beim Einschalten berührt wird, kann es nicht ordnungsgemäß starten.
Monitor-Ausgangsanschluss
Masseanschlüsse (GND)
KAPITEL 2: Prüfung und Vorbereitung
2-19
