Montage und Inbetriebsetzung
3.1 Montage und Anschluss
Terminierung
Bei busfähigen Schnittstellen ist beim jeweils letzten Gerät am Bus eine Terminierung notwendig, d.h. es
müssen Abschlusswiderstände zugeschaltet werden. Beim 7SD610 betrifft dies die Varianten mit RS485– oder
Profibus-/DNP-/MODBUS-Schnittstellen.
Die Abschlusswiderstände befinden sich auf dem Schnittstellenmodul, welches sich auf der Prozessorbau-
gruppe C-CPU-2 befindet (Nr. 1 in
(siehe unter Randtitel „Prozessorbaugruppe C-CPU-2",
Die Schnittstellenmodule sind in
Es müssen stets beide Brücken für die Konfiguration der Abschlusswiderstände eines Moduls gleichsinnig
gesteckt sein.
Im Lieferzustand sind die Brücken so gesteckt, dass die Abschlusswiderstände ausgeschaltet sind.

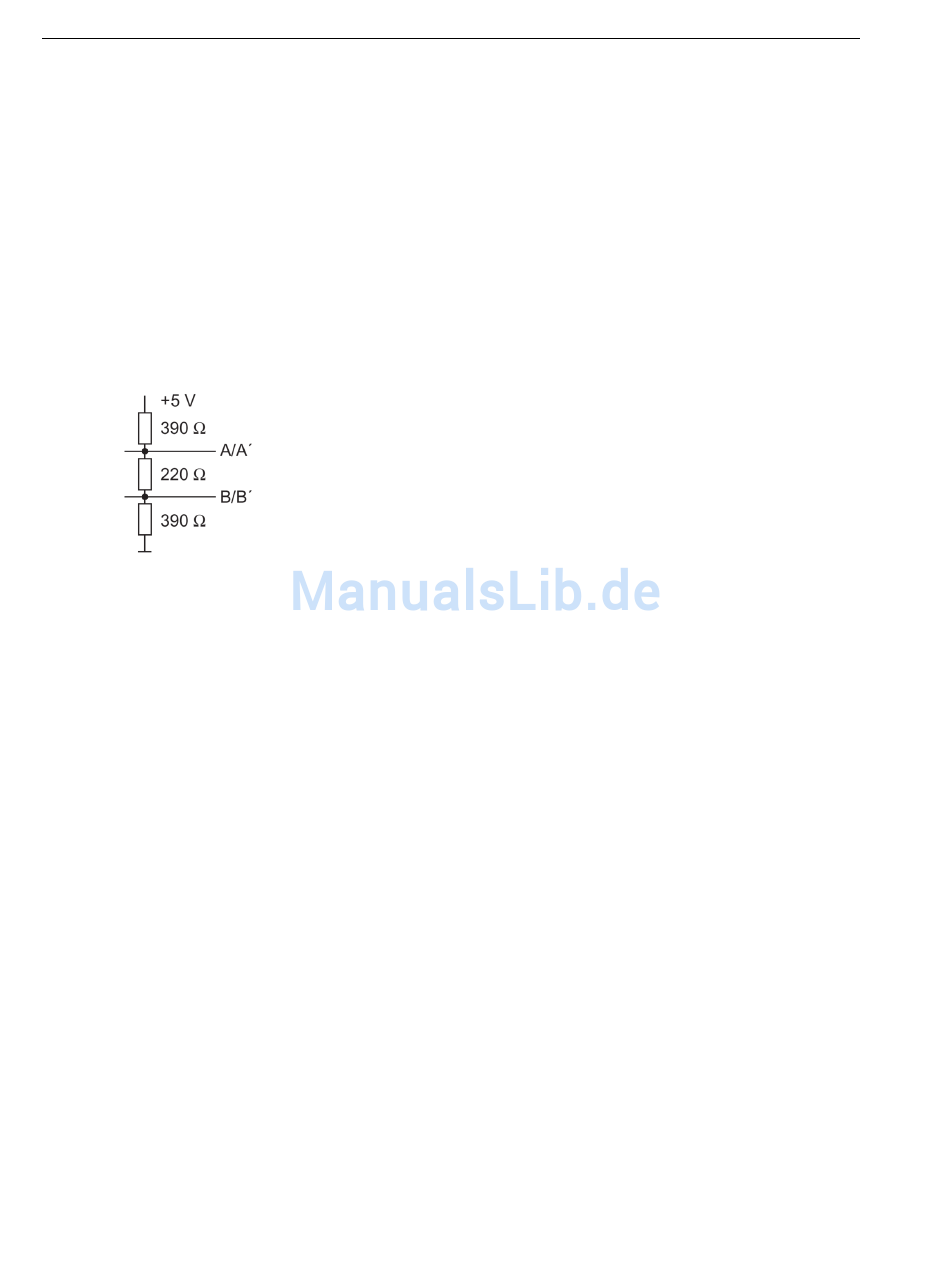

Eine Realisierung von Abschlusswiderständen kann auch extern erfolgen (z.B. am Anschlussmodul), wie in
Bild 3-11 dargestellt. In diesem Fall müssen die auf dem Schnittstellenmodul oder direkt auf der Leiterplatte
der Prozessorbaugruppe C-CPU-2 befindlichen Abschlusswiderstände ausgeschaltet sein.
[externe-terminierung-020313-kn, 1, de_DE]
Bild 3-11
3.1.2.5

Zusammenbau

Der Zusammenbau des Gerätes wird in folgenden Schritten durchgeführt:
•
Baugruppen vorsichtig in das Gehäuse einschieben. Die Einbauplätze der Baugruppen gehen aus
hervor. Bei der Gerätevariante für Schalttafelaufbau wird empfohlen, beim Stecken der Prozessorbau-
gruppe C-CPU-2 auf die Metallwinkel der Module zu drücken, damit das Einschieben in die Steckverbinder
erleichtert wird.
•
Steckverbinder des Flachbandkabels zuerst auf die Ein-/Ausgabebaugruppe C-I/O–11 und dann auf die
Prozessorbaugruppe C-CPU-2 aufstecken. Dabei Vorsicht, damit keine Anschlussstifte verbogen werden!
Keine Gewalt anwenden!
•
Steckverbinder des Flachbandkabels zwischen Prozessorbaugruppe C-CPU-2 und der Frontkappe auf den
Steckverbinder der Frontkappe aufstecken.
•
Verriegelungen der Steckverbinder zusammendrücken.
•
Frontkappe aufsetzen und mit den Schrauben wieder am Gehäuse befestigen.
•
Die Abdeckungen wieder aufstecken.
•
Die Schnittstellen auf der Rückseite des Gerätes wieder festschrauben. Diese Tätigkeit entfällt bei der
Gerätevariante für Schalttafelaufbau.

Montage

3.1.3
3.1.3.1

Schalttafeleinbau

Bei 7SD610 (Bild
260
Bild 3-3) oder direkt auf der Leiterplatte der Prozessorbaugruppe C-CPU-2
Bild 3-9 und in
Terminierung der RS485-Schnittstelle (extern)
3-12) sind 4 Abdeckungen und 4 Befestigungslöcher vorhanden.
Tabelle 3-7).
Bild 3-10 dargestellt.
C53000-G1100-C145-8, Ausgabe 05.2016
Bild 3-3
SIPROTEC 4, 7SD610, Handbuch
