INTERIOR, SUSTITUCIÓN DEL TUBO
INTERIOR
Herramientas necesarias:
• (2) caballetes de serrar
• Llave combinada de 3/8"
• Llave combinada de 7/16"
• Destornillador Torx T25
• (2) llaves combinadas de 9/16"
• Martillo de golpe seco
Procedimiento:

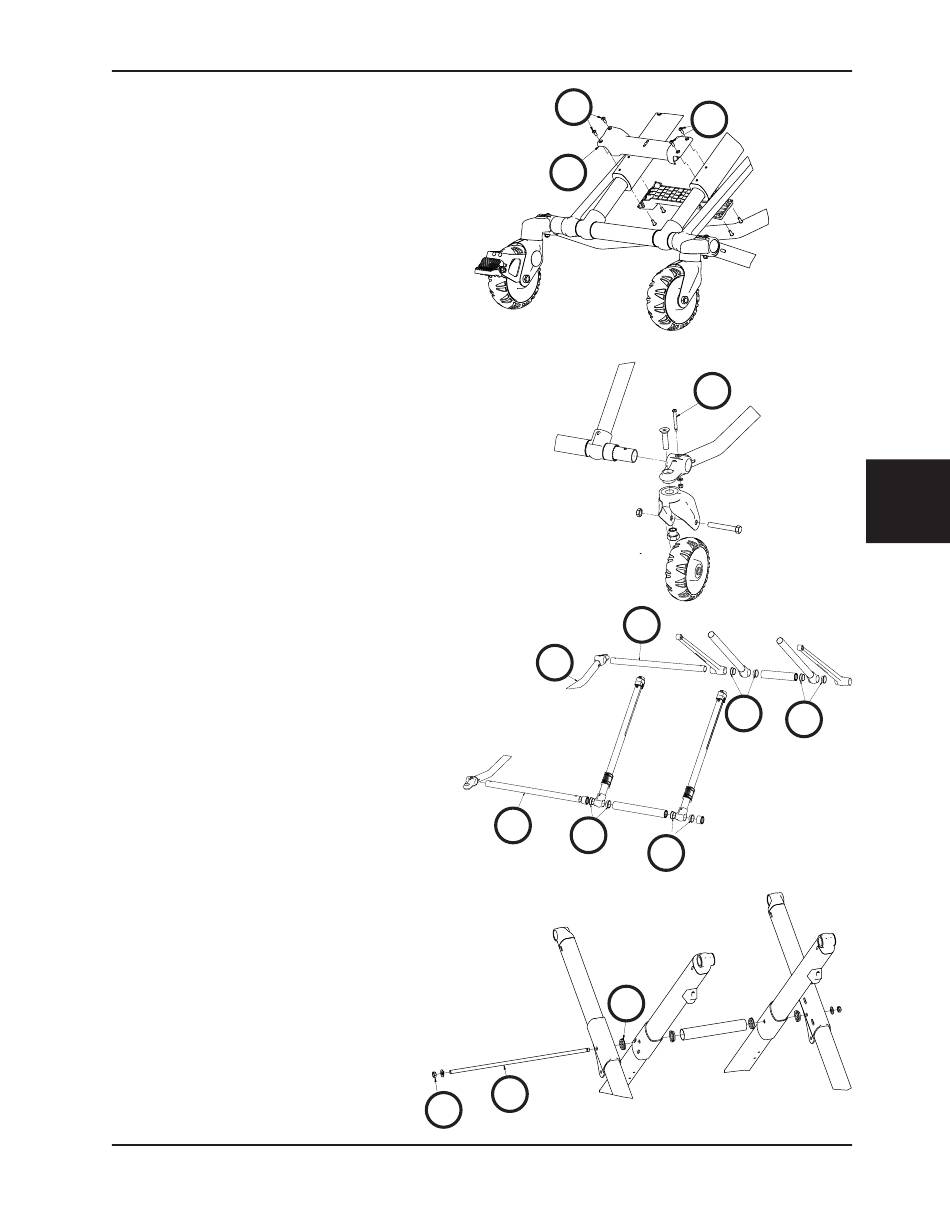

1 . Con un destornillador Torx T25, extraiga los
cuatro tornillos de cabeza redonda (A) del
refuerzo de la base (B) (figura 68) .
2 . Baje la camilla a la posición límite inferior .
3 . Con ayuda de dos caballetes, voltee la
camilla y colóquela boca abajo sobre los
caballetes .
4 . Con una llave combinada de 3/8" y 7/16",
retire los cuatro pernos de montaje de las
ruedas (C) que fijan el conjunto del tubo
exterior de elevación a los tubos de la base
inferior (figura 69) .
5 . Con dos llaves combinadas
9/16" y un martillo de golpe seco,
retire la biela de la base (D) y la
contratuerca hexagonal de bloqueo (E) .
Nota: guarde los rodamientos (F) que
saldrán de la estructura . (Figura 71) .
6 . Retire las piezas soldadas exteriores del
tubo de la base (G) del lado que está
dañado . Deje el lado opuesto para que sirva
de apoyo a la estructura en X (figura 70) .
7 . Deslice los tubos de la base inferior (H)
a través de las patas de la estructura
en X para aflojarla
Nota: el lado opuesto conservará el tubo
exterior de la base y los tubos de la base
inferior unidos a la estructura en X .
8 . Retire el tubo interior y guarde los
casquillos (J) para volver a utilizarlos con
el nuevo tubo .
9 . Repita los procedimientos anteriores en
orden inverso para instalar un tubo interior
nuevo .
10 . Compruebe que la unidad
correctamente antes de volver a ponerla
en servicio .
www.stryker.com
Información de reparaciones
de
(figura 70) .
funciona
E
6086-009-005 REV A
A
B
Figura 68
Figura 69
H
G
H
J
J
Figura 70
F
D
Figura 71
A
C
J
J
