DE OPSLUITSTANDER VAN DE BRANCARD
VERVANGEN
Benodigd gereedschap:
• T30 Torx-schroevendraaier
• 5/32 inch inbussleutel
• Momentsleutel (Nm [in-lb])
Procedure:
1 . Breng de brancard volledig omhoog .
2 . Kantel de brancard op de linkerzijde van de patiënt .
Opmerking: Zoek de pijl op de onderste beugel .
De vervangende beugel moet in dezelfde richting worden
gemonteerd .

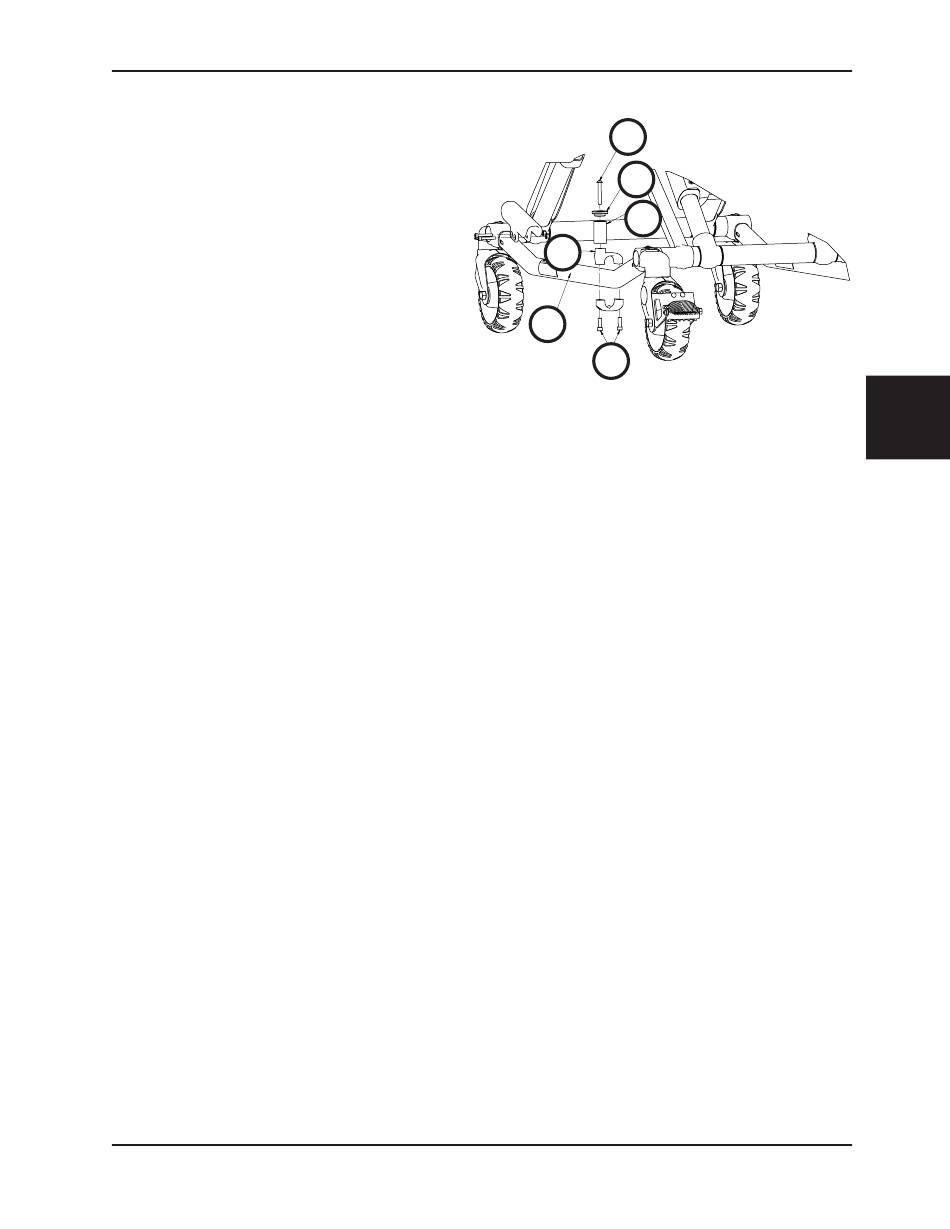

3 . Verwijder met een T30 Torx-schroevendraaier de twee bolkopbouten (A) waarmee de huidige opsluitstander van de brancard
aan de onderstelbuis (B) is bevestigd (Afbeelding 65) . Werp de bouten en de opsluitstander weg .
4 . Steek de bolkopbout (C) door de dop van de opsluitstander (D) en de opsluitstanderbuis (E) en vervolgens in de bovenste
penbeugel (F) (Afbeelding 65) .
5 . Draai met een 5/32 inch inbussleutel de bolkopbout (C) geheel vast om de dop van de opsluitstander (D) en de opsluitstanderbuis
(E) te bevestigen aan de bovenste penbeugel (F) (Afbeelding 65) . Draai de bout met een momentsleutel vast tot een
aanhaalmoment van 11,3-15,8 Nm (100-140 in-lb) .
6 . Monteer de opsluitstander van de brancard op de onderstelbuis . Lijn de gaten in de helften van de opsluitstander uit en steek
de twee bolkopbouten in de draadgaten in de bovenzijde van de opsluitstander .
7 . Draai met een T30 Torx-schroevendraaier de twee bolkopbouten volledig vast .
8 . Controleer of de eenheid naar behoren werkt alvorens deze weer in gebruik te nemen .
Opmerking: Mogelijk moet de railklemeenheid worden afgesteld om te compenseren voor variaties in de stand van de opsluitstander
van de brancard, afhankelijk van de fabrikant en het modelnummer van de brancard .

BOUT VAN DE OPSLUITSTANDER VAN DE BRANCARD VERVANGEN

Benodigd gereedschap:
• T25 Torx-schroevendraaier
• 5/32 inch inbussleutel
• Momentsleutel (Nm [in-lb])
Procedure:
1 . Verwijder met een T25 Torx-schroevendraaier of 5/32 inch inbussleutel de bolkopbout waarmee de dop van de opsluitstander
en de opsluitstanderbuis aan de bovenste penbeugel zijn bevestigd . Werp de bout weg .
2 . Draai met een 5/32 inch inbussleutel de bolkopbout (onderdeelnr . 0004-503-000) volledig vast om de dop van de opsluitstander
en de opsluitstanderbuis aan het bovenste gedeelte van de opsluitstandereenheid te bevestigen . Draai de bout met een
momentsleutel vast tot een aanhaalmoment van 11,3-15,8 Nm (100-140 in-lb) .
Opmerking: Als de bout niet met 11,3-15,8 Nm (100-140 in-lb) kan worden vastgezet, moet de opsluitstander als geheel worden
vervangen . Zie "De opsluitstander van de brancard vervangen" .
3 . Controleer of de eenheid naar behoren werkt alvorens deze weer in gebruik te nemen .
www.stryker.com
Service-informatie
B
6086-009-005 REV A
C
D
E
F
A
Afbeelding 65
