Informacje dotyczące serwisowania
STRONA WEWNĘTRZNA, WYMIANA
RURY WEWNĘTRZNEJ
Wymagane narzędzia:
• (2) Kozioł do piłowania
• Klucz kombinowany 3/8 cala
• Klucz kombinowany 7/16 cala
• Końcówka Torx T25
• (2) Klucz kombinowany 9/16 cala
• Młotek bezodrzutowy
Procedura:

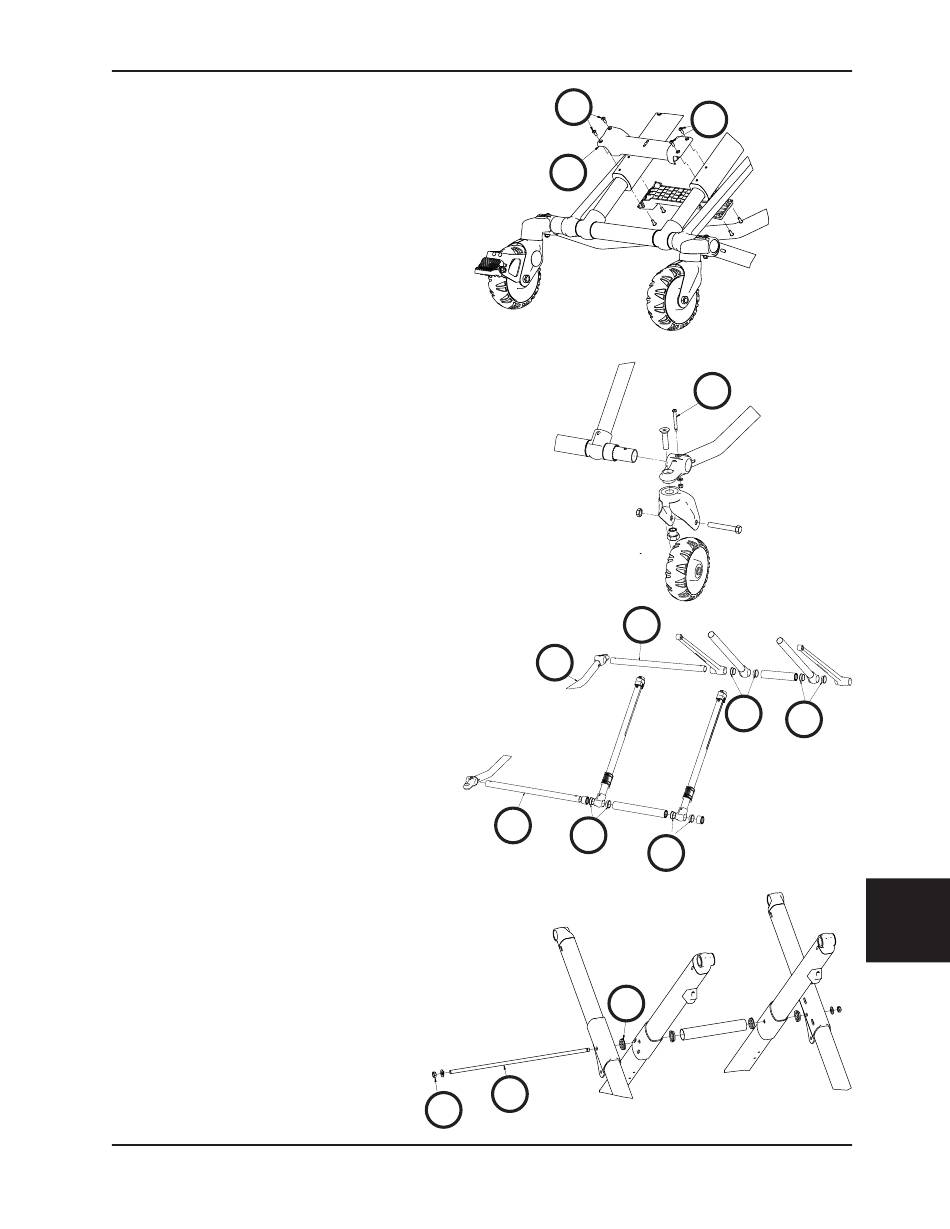

1 . Za pomocą końcówki Torx T25 wykręcić
cztery zewnętrzne śruby z łbem półkolistym
(A) z usztywniacza
(rysunek 68) .
2 . Opuścić nosze do najniższego położenia .
3 . Obrócić nosze do góry nogami i ułożyć je na
dwóch kozłach do piłowania .
4 . Za pomocą klucza kombinowanego 3/8
cala i 7/16 cala wykręcić wszystkie cztery
śruby kółek samonastawnych (C) mocujące
zewnętrzne zespoły rury podnoszącej do
dolnej rury podstawy (rysunek 69) .
5 . Korzystając z dwóch kluczy kombinowanych
9/16 cala i młotka
zdemontować pręt połączeniowy podstawy
(D) i sześciokątną przeciwnakrętkę piasty (E) .
Uwaga: Zachować pozostałe luźno łożyska
(F) (rysunek 71) .
6 . Zdemontować złącze spawane zewnętrznej
rury podstawy (G) od strony, z której
wystąpiło uszkodzenie .
przeciwną stronę, aby podtrzymywała ramę
krzyżakową (rysunek 70) .
7 . Przesunąć dolne rury podstawy (H) przez
nogi ramy krzyżakowej, aby poluzować
mocowania ramy krzyżakowej (rysunek 70) .
Uwaga: Po przeciwnej stronie zewnętrzna
rura podstawy i dolne rury podstawy będą
przymocowane do ramy krzyżakowej .
8 . Zdemontować rurę wewnętrzną i zachować
tuleje (J), aby użyć ich w nowej rurze .
9 . Przeprowadzić montaż
wewnętrznej wykonując powyższe procedury
w odwrotnej kolejności .
10 . Przed dopuszczeniem do
sprawdzić, czy urządzenie działa prawidłowo .
