JUSTERING FÖR RYGGSTÖDET
Nödvändiga verktyg:
• 1/2" kombinationsnyckel
• 5/32" insexnyckel
• 3/32" insexnyckel
• Liten spårskruvmejsel
Procedur:
1 . Flytta ryggstödet till 73 grader för att komma åt lättare .
Obs! Innan du fortsätter med proceduren för att
justera ryggstödet ska du se till att cylindern (A) är
helt gängad i bryggan (B) så att inga gängor syns på
cylinderskaftet . Om gängor är synliga ska du avlägsna
stoppskruvarna (C) i mitten av bryggan med hjälp
av en 3/32" insexnyckel . Avlägsna e-clip och stiftet (D
& E) som håller botten på den pneumatiska cylindern
med hjälp av en liten spårskruvmejsel . Gänga i
cylinderskaftet (A) helt i bryggan (B) . Byt ut e-clip och
stiftet (D & E) och byt ut stoppskruven (C) med hjälp

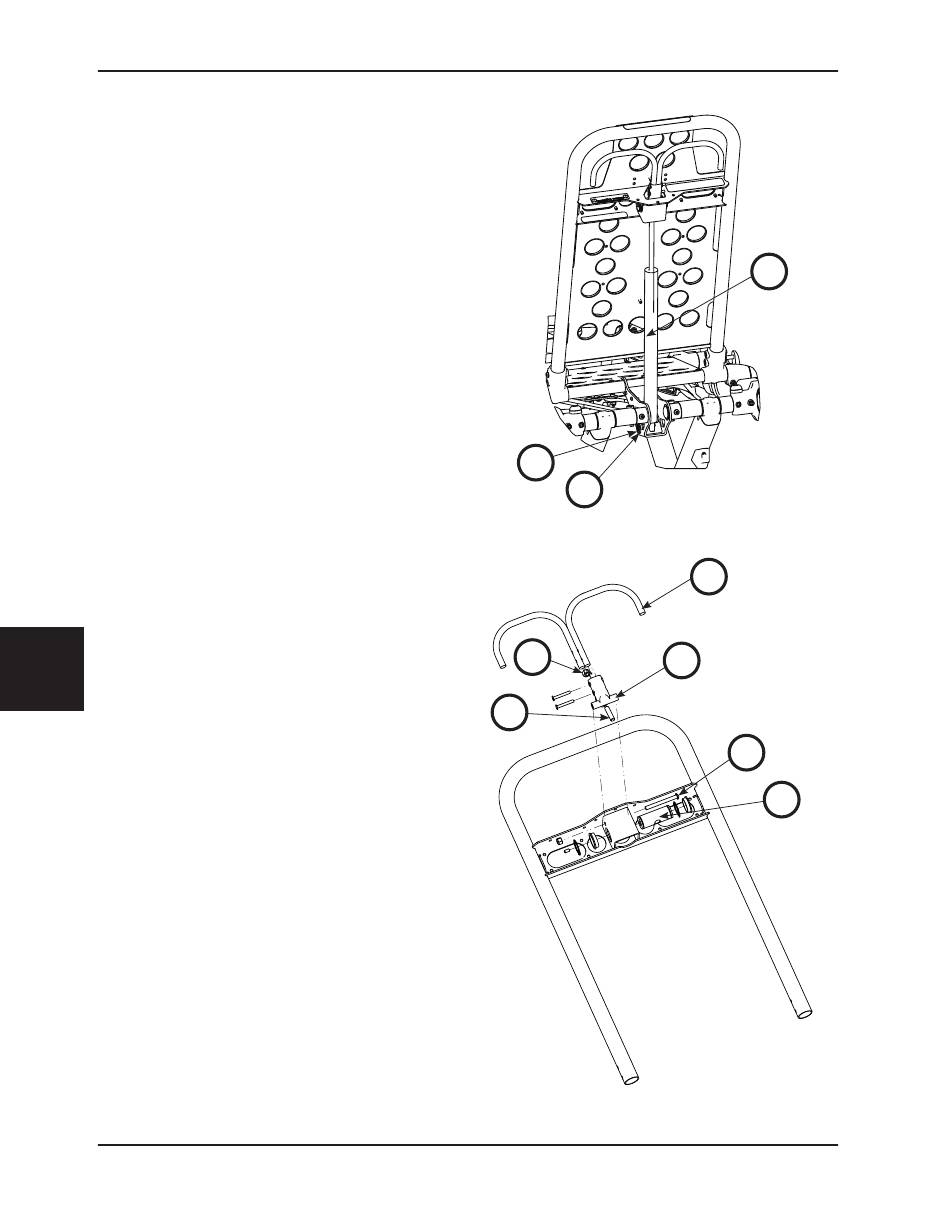

av Loctite ® . (Figur 61 och figur 62)
2 . Lossa på sexkantsmuttern (F) på ryggstödets
pivåtapp (J) medan du håller fast stoppskruven (H)
som sitter i pivåtappen (figur 62) med hjälp av en 1/2"
kombinationsnyckel .
3 . Vrid stoppskruven (H) tills det inte finns något
mellanrum mellan ryggstödets frigöringshandtag (K)
Svenska
och den pneumatiska cylinderns frigöringsknapp
(figur 62) med hjälp av en 5/32" insexnyckel .
Obs! Säkerställ att ryggstödet kan resas från plant
läge till minst 73 grader . Om det inte går, vrider du
stoppskruven medurs 1/2 varv . Upprepa tills du kan
resa ryggstödet minst 73 grader .
4 . Sänk ryggstödet till en 5−10 graders vinkel och
släpp handtaget . Tillämpa med ungefär 25 kg (50 lb)
kraft nedåt på änden av ryggstödet . Om ryggstödet
glider nedåt vrider du skruven moturs . Upprepa tills
ryggstödet inte glider nedåt .
5 . Skruva åt sexkantsmuttern (F) medan du håller fast
stoppskruven som sitter i pivåtappen (figur 62) med
hjälp av en 1/2" kombinationsnyckel .
6 . Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift .
Tillbaka till innehållsförteckningen
8-60

Serviceinformation

E
F
H
6086-009-005 REV A
D
Figur 61
K
J
C
Figur 62
www.stryker.com
A
B
