REGULACJA SŁUPKA USTALAJĄCEGO NOSZE
Wymagane narzędzia:
• Klucz imbusowy 3/16 cala
PRZESTROGA
Słupek ustalający nosze jest fabrycznie prekonfigurowany do współpracy z ramą krzyżakową (typu X) . Jeśli system mocowania został
fabrycznie prekonfigurowany do współpracy z ramą noszy typu H, słupek ustalający nosze musi zostać odpowiednio przekonfigurowany .
Procedura:
1 . Za pomocą klucza imbusowego 3/16 cala wykręcić dwie śruby z łbem gniazdowym (A) mocujące wsporniki (B) sworznia do
ramy podstawy (C) (rysunek 64) .
2 . Obrócić dolny wspornik sworznia o 180˚ .
3 . Za pomocą klucza imbusowego 3/16 cala dokręcić dwie śruby z łbem gniazdowym, odkręcone w kroku 1 .
4 . Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo .
Uwaga: Jeśli strzałka (D) na dolnym wsporniku słupka ustalającego (E) wskazuje w stronę głowy noszy, ustawienie słupka
ustalającego jest odpowiednie dla noszy z ramą krzyżakową . Jeśli strzałka wskazuje w stronę stóp noszy, ustawienie słupka
ustalającego jest odpowiednie dla noszy z ramą typu H (rysunek 64) .
Polski
Powrót do spisu treści
11-62
Informacje dotyczące serwisowania
E
B
A

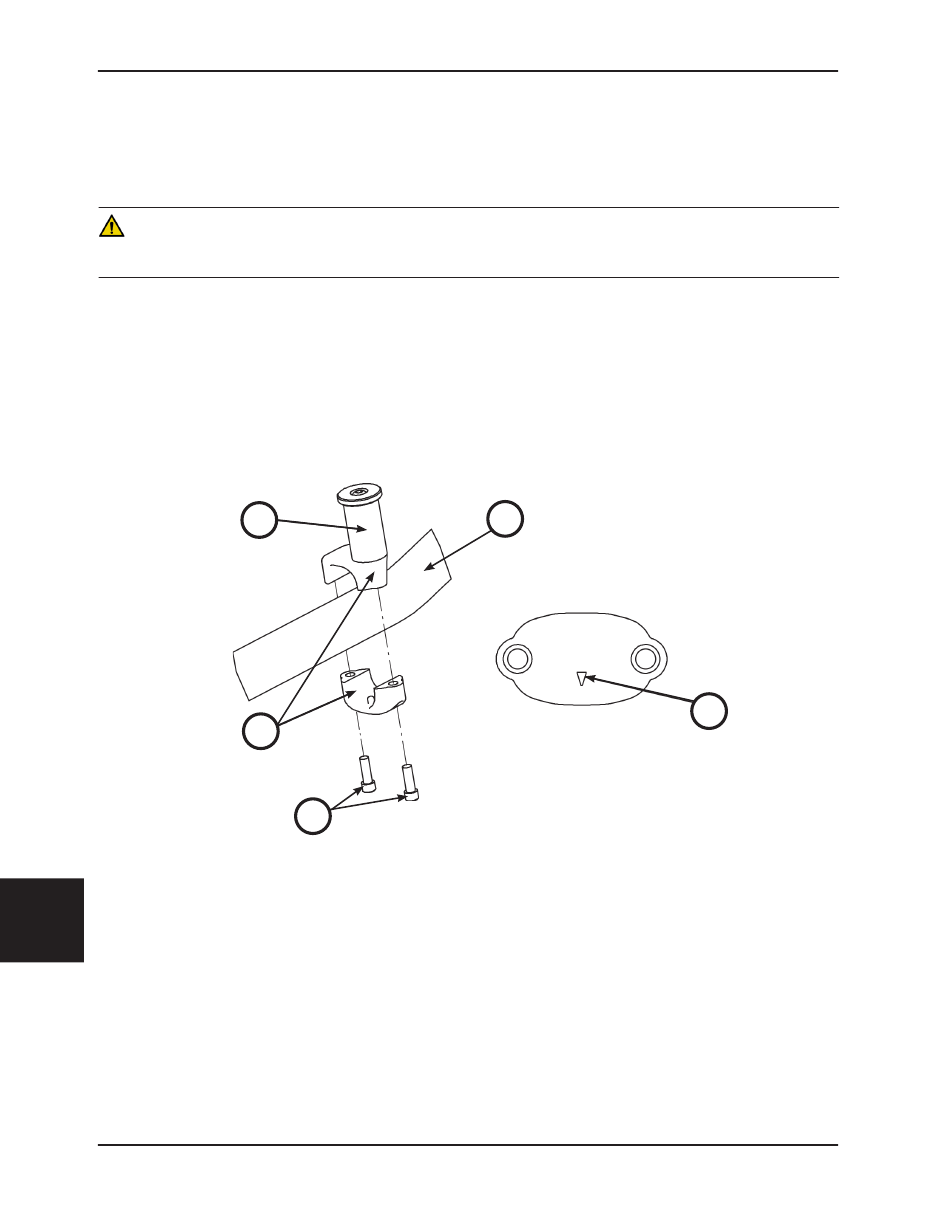

Rysunek 64: Słupek ustalający nosze
