JUSTERING AF RYGLÆN
Nødvendigt værktøj:
• 1/2" stjernegaffelnøgle
• 5/32" unbrakonøgle
• 3/32" unbrakonøgle
• Lille skruetrækker med kærv
Procedure:
1 . Flyt ryglænet til en vinkel på 73 grader for bedre at kunne
komme til .
Bemærk: Inden man fortsætter med at justere ryglænet,
skal man kontrollere, at cylinderen (A) er drejet helt ind i
gaflen (B), så der ikke ses nogen gevind på cylinderens
skaft . Hvis der ses gevind, skal man bruge en 3/32-tommers
unbrakonøgle til at fjerne sætskruen (C) i midten af gaflen .
Fjern E-clipsen og stiften (D og E), der holder bunden af
den pneumatiske cylinder, ved hjælp af en lille skruetrækker
med kærv . Skru cylinderskaftet (A) helt ind i gaflen (B) . Sæt
E-clipsen og stiften (D og E) tilbage igen, og sæt sætskruen
(C) i med Loctite
2 . Løsn ved hjælp af en 1/2-tommers stjernegaffelnøgle den
sekskantede møtrik (F) på ryglænets drejetap (J), mens
sætskruen (H) holdes fast i drejetappen (figur 62) .
3 . Drej sætskruen (H) med en 5/32-tommers unbrakonøgle,
indtil der ikke er nogen bevægelsesfrihed mellem
udløsningshåndtaget til ryglænet (K) og udløserknappen til
den pneumatiske cylinder (figur 62) .
Bemærk: Sørg for, at ryglænet kan bevæge sig fra liggende
position til mindst 73 grader . Hvis det ikke kan det, drejes
sætskruen en halv omgang med uret . Gentag dette, indtil
der opnås mindst 73 graders bevægelighed .
Dansk
4 . Sænk ryglænet til en vinkel på 5-10 grader, og udløs
håndtaget . Læg ca . 22,7 kg (50 pund) nedadgående vægt
på enden af ryglænet . Hvis ryglænet glider ned, drejes
sætskruen mod uret . Gentag dette, indtil ryglænet ikke
længere glider nedad .
5 . Stram ved hjælp af en 1/2-tommers stjernegaffelnøgle
den sekskantede møtrik (F), mens sætskruen holdes fast i
drejetappen (figur 62) .
6 . Kontrollér, at enheden fungerer korrekt, inden den tages i
brug igen .
Vend tilbage til indholdsfortegnelsen
9-60
Serviceoplysninger
.

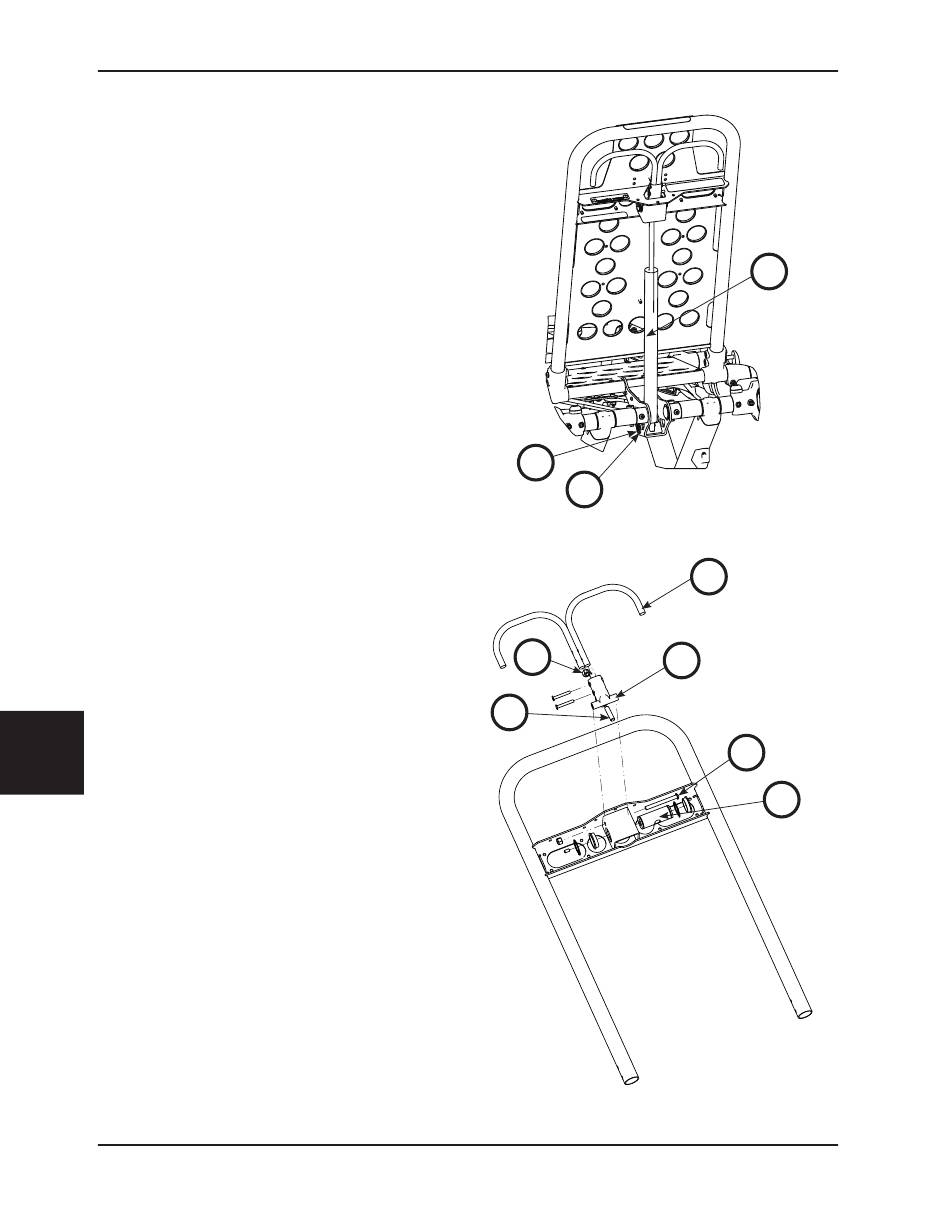

(figur 61 og figur 62)
®
E
D
F
H
6086-009-005 REV A
A
Figur 61
K
J
C
B
Figur 62
