VÝMĚNA VNITŘNÍ TRUBKY NA
VNITŘNÍ STRANĚ
Potřebné nástroje:
• 2 stoličky
• Kombinovaný klíč 3/8"
• Kombinovaný klíč 7/16"
• Hvězdicový šroubovák T25
• 2 kombinované klíče 9/16"
• Bezodrazové kladivo
Postup:

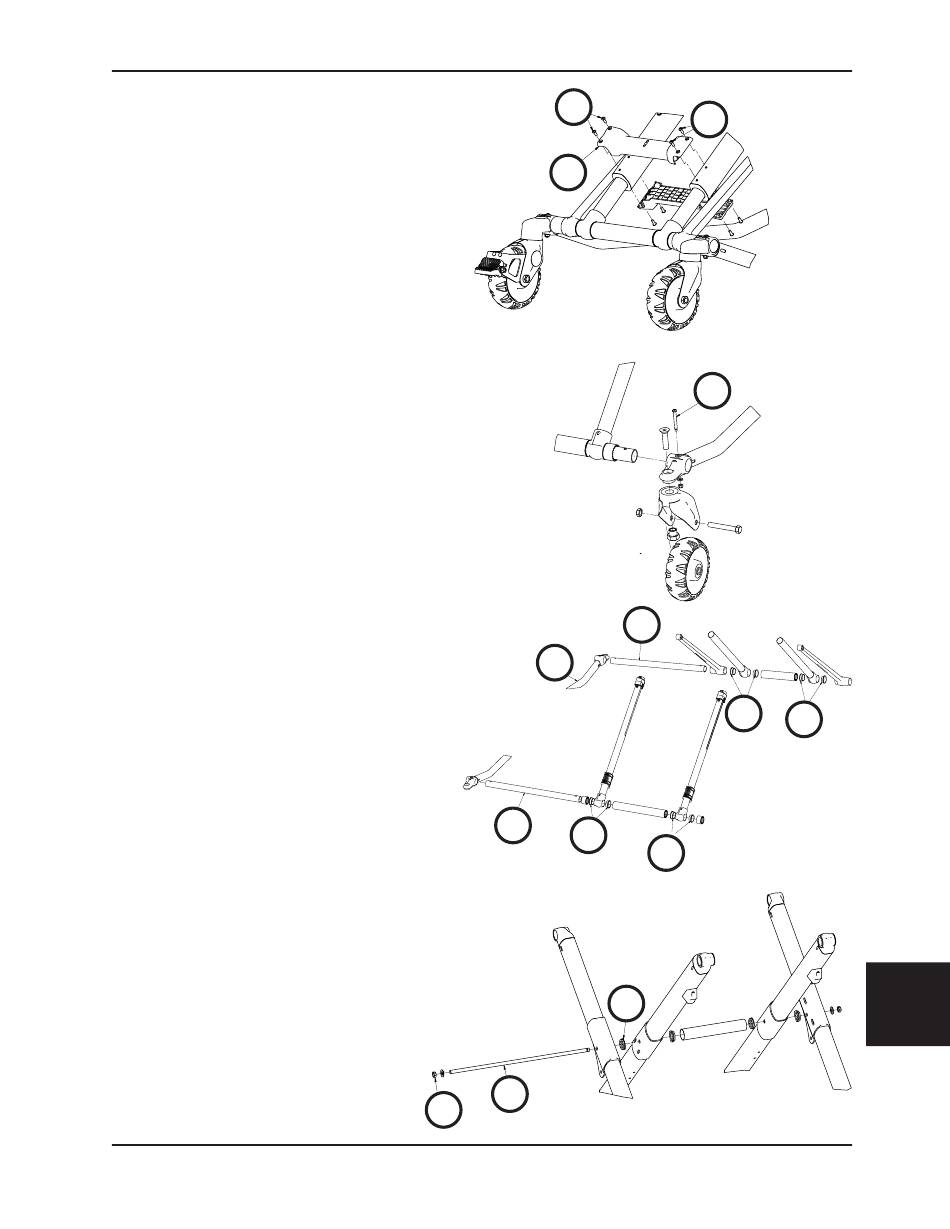

1 . Hvězdicovým šroubovákem
vyšroubujte čtyři závrtné šrouby s
půlkulatou hlavou (A) z výztuhy podvozku
(B) (obr . 68) .
2 . Spusťte lůžko do nejnižší polohy .
3 . Pomocí dvou stoliček obraťte lůžko
spodní stranou vzhůru a opřete ho
o stoličky .
4 . Kombinovanými klíči 3/8" a 7/16"
odšroubujte upevňovací šrouby (C)
všech čtyř koleček, které připevňují
sestavy vnějších zvedacích
k nožním trubkám podvozku (obr . 69) .
5 . Pomocí dvou kombinovaných klíčů 9/16"
a bezodrazového kladiva odstraňte
spojovací tyč podvozku (D) a šestihrannou
centrální pojistnou
Poznámka: Uschovejte ložiska (F),
která vypadnou (obr . 71) .
6 . Odstraňte svařovanou součást vnější
trubky podvozku (G) na poškozené
straně . Protější stranu nechte na místě,
aby držela křížový rám (obr . 70) .
7 . Prostrčte nožní trubky
(H) skrz nohy křížového
aby se rám uvolnil
Poznámka: Vnější trubka podvozku
a nožní trubky podvozku na protější straně
budou stále připevněné ke křížovému
rámu .
8 . Odstraňte vnitřní trubku a uschovejte
pouzdra (J) pro použití na nové trubce .
9 . Opačným postupem nainstalujte novou
vnitřní trubku .
10 . Před uvedením zařízení do chodu
zkontrolujte jeho funkčnost .
