Installation des Sicherheitshakens im Fahrzeug
Hinweis: Diese Installationsanweisungen sind für Tragen bestimmt, die NICHT mit Power-LOAD verwendet werden .
Installationsanweisungen für Tragen des Modells 6086 mit Power-LOAD-Option finden Sie im Power-LOAD Bedienungs- und
Wartungshandbuch .
SEITENPOSITIONIERUNG DES SICHERHEITSHAKENS
1 . Die Trage aus der Befestigung entfernen und aus dem Fahrzeug ausladen .
2 . Beim Ausladen der Trage die Position von Laderollen und Sicherheitsbügel feststellen .
3 . Die Mitte des Sicherheitsbügels der Trage auf dem Fahrzeugboden markieren .
Deutsch
4 . Überprüfen, ob sich die in Schritt 3 markierte Position dort befindet, wo der Sicherheitsbügel bei jedem Ausladen der Trage
in unterschiedlicher Position (ganz links und ganz rechts) unabhängig von der Position der Trage in den Sicherheitshaken
einklinkt .
• Wenn der Sicherheitsbügel in einer dieser Positionen (links, Mitte oder rechts) nicht in den Sicherheitshaken einklinkt,
Änderungen am Fahrzeug, aber nicht an der Trage oder an dem Sicherheitshaken vornehmen .
• Wenn der Sicherheitsbügel der Trage immer in den Sicherheitshaken einklinkt, den Sicherheitshaken installieren .
INSTALLATION DES SICHERHEITSHAKENS
1 . Die korrekte Längs- und Seitenpositionierung des Sicherheitshakens bestimmen, damit der Sicherheitsbügel der Trage immer
in den Sicherheitshaken einklinkt .
2 . Die Löcher für die Schrauben bohren .
3 . Den Sicherheitshaken im Boden des Patientenabteils verankern und überprüfen, ob der Sicherheitsbügel immer
im Sicherheitshaken einklinkt, wenn die Trage aus dem Fahrzeug ausgeladen wird .
WARNUNG
• Überprüfen, ob der Sicherheitsbügel immer in den Sicherheitshaken der Trage einklinkt, unabhängig davon, wie die Trage aus
dem Fahrzeug ausgeladen wird, da es sonst zu Verletzungen des Patienten oder Bedieners und/oder zu einer Beschädigung
der Trage kommen kann .
• Zwischen der Fahrzeugstoßstange und der Trage muss ein Abstand von mindestens 16 mm (5/8 Zoll) liegen, damit der
Sicherheitsbügel beim Ausladen der Trage aus dem Krankenwagen ausklinken kann . Vor dem Ausklinken des Sicherheitsbügels
aus dem Sicherheitshaken überprüfen, ob sich das Fahrgestell der Trage in der Ladeposition arretieren lässt . Wird die Tragenhöhe
nicht ordnungsgemäß arretiert, können Patienten bzw . Bediener verletzt und/oder die Trage beschädigt werden .
Sicherheitshaken

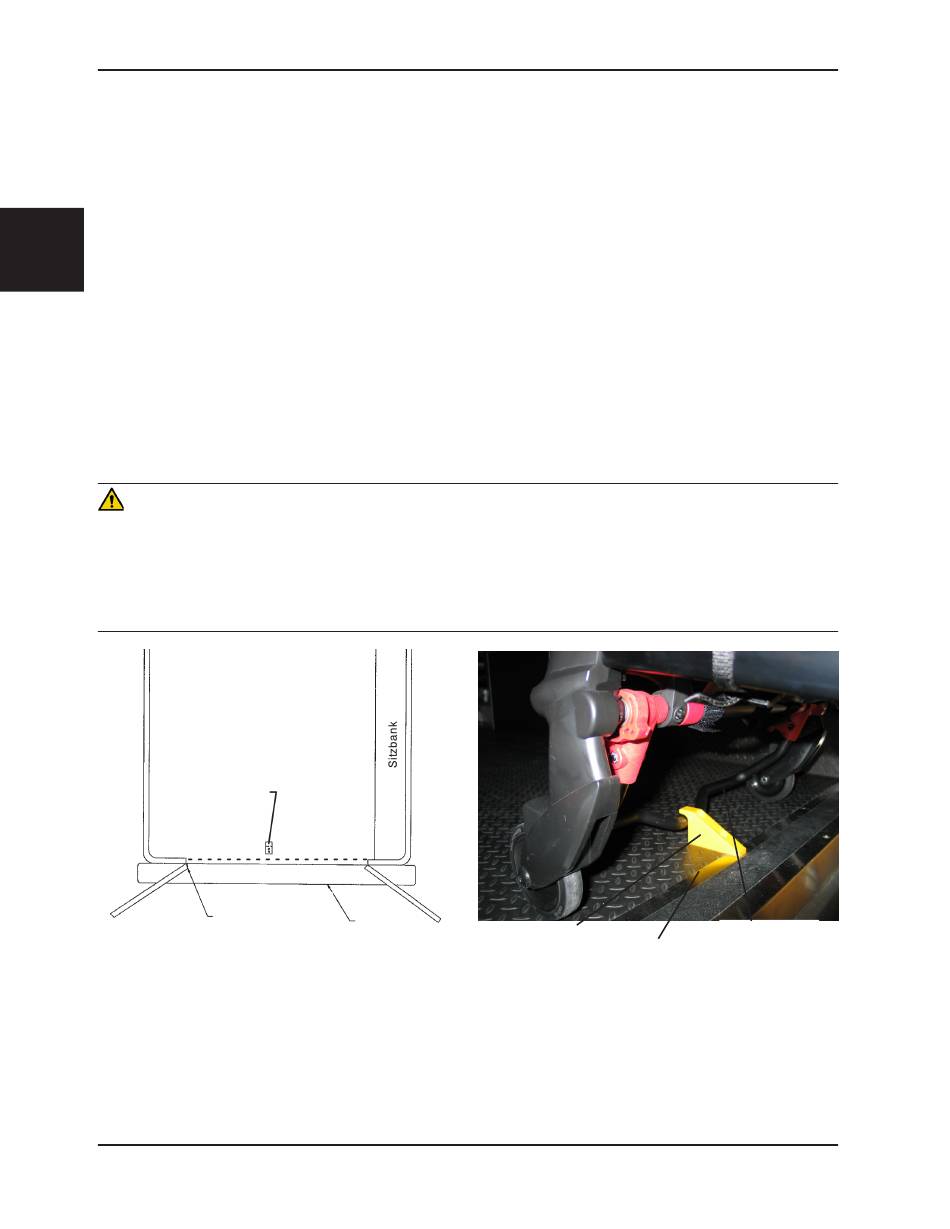

Abbildung 10: Platzierung des Sicherheitshakens
(nur für Verweiszwecke)
Zurück zum Inhaltsverzeichnis
3-18
Draufsicht auf Fahrzeug
Türrahmen
Stoßstange
Sicherheitshaken
Abbildung 11: Sicherheitsbügel klinkt
in Sicherheitshaken ein
6086-009-005 REV A
Sicherheitsbügel
Fahrzeugbodenrand
