Instalación del sistema de sujeción de la camilla
Nota: estas instrucciones de instalación están indicadas para las camillas que NO utilizan el Power-LOAD . Si desea obtener
las instrucciones de instalación de las camillas 6086 con la opción de Power-LOAD, consulte el manual de mantenimiento/uso
de Power-LOAD (6390-009-001) .
SOPORTE DEL RIEL
14 5/8" (REF .)
(37,1 cm)
O POSICIÓN
DESEADA DESDE
LA PARED
PARTE
POSTERIOR DE
LA AMBULANCIA
(REF .)
Español

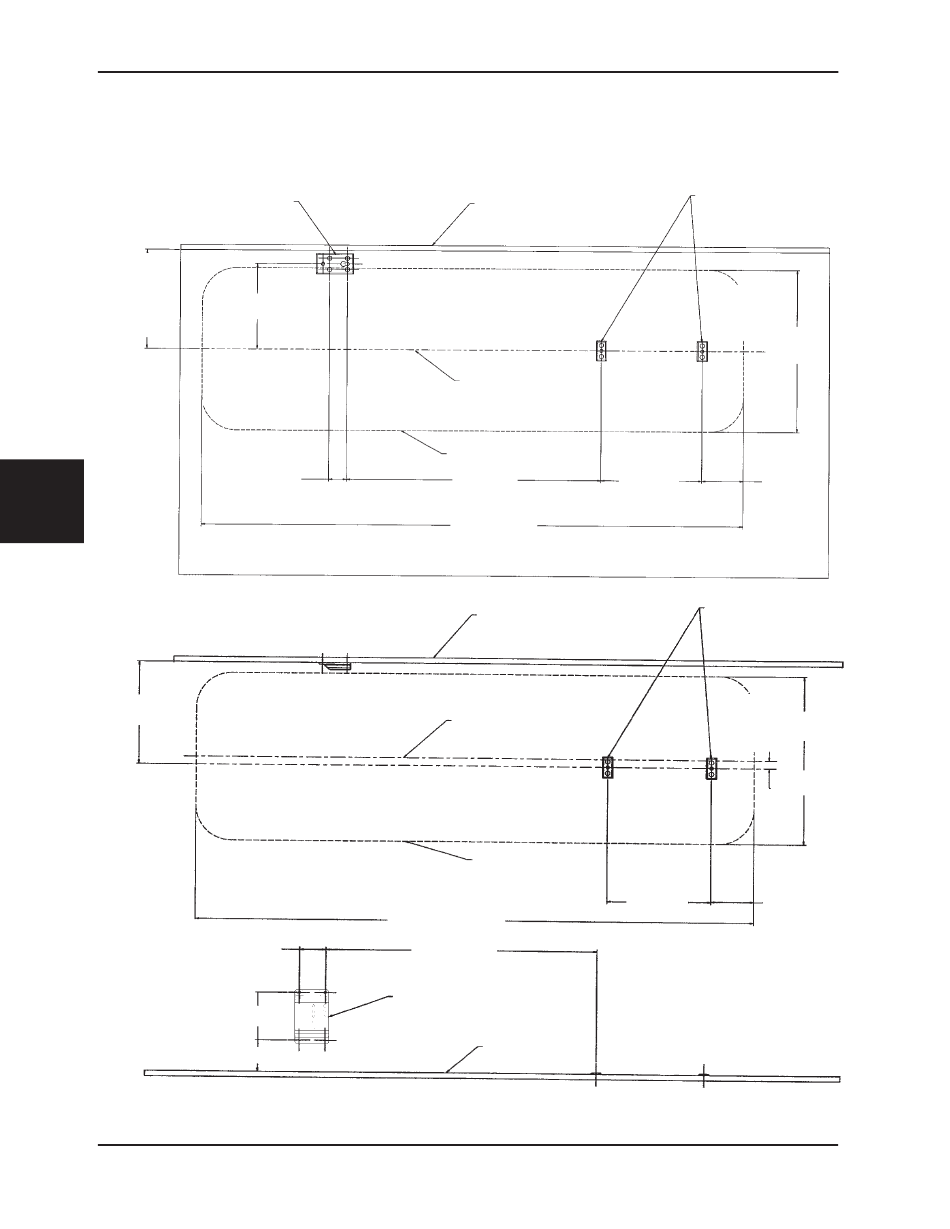

Figura 4: Especificaciones para la instalación del sistema de sujeción montado en suelo
14 5/8"
(37,1 cm)
PARTE
POSTERIOR DE
LA AMBULANCIA
(REF .)
Figura 5: Especificaciones para la instalación del sistema de sujeción montado en pared
Volver al índice
6-14
PLACA DEL SUELO
(32 cm)
12 5/8"
2 5/8"
(6,6 cm)
3 5/8"
(9,2 cm)
(16,5 cm)
6 1/2"
4 5/16" (10,9 cm)
PARED DEL VEHÍCULO
LÍNEA CENTRAL
DE LA CAMILLA
PERÍMETRO DE LA CAMILLA
37 5/8"
(95,6 cm)
80" (REF .)
(203 cm)
PARED DEL VEHÍCULO
LÍNEA CENTRAL DE LA
CAMILLA
PERÍMETRO
DE LA CAMILLA
80" (REF .)
(203 cm)
37 3/8"
(94,9 cm)
SOPORTE DE MONTAJE EN PARED
SUELO DEL
VEHÍCULO
6086-009-005 REV A
PLACAS DE FIJACIÓN
DELANTERA DEL SUELO
EXTREMO
SUPERIOR
DE LA
CAMILLA
24"
(REF .)
(61 cm)
14 15/16"
6 1/8"
(37,9 cm) (15,6 cm)
PLACAS DE FIJACIÓN
DELANTERA DEL SUELO
EXTREMO
SUPERIOR
24" (REF .)
DE LA
(61 cm)
CAMILLA
1 1/8"
(2,9 cm)
14 15/16" 6 1/8"
(37,9 cm) (15,6 cm)
