Informações sobre actividades de manutenção
SUBSTITUIÇÃO DA HASTE DE RETENÇÃO
DA MACA
Ferramentas necessárias:
• Chave T30 Torx
• Chave sextavada de 5/32"
• Chave dinamométrica (Nm (pol .-lb))
Procedimento:
1 . Elevar a maca para a posição vertical máxima .
2 . Rodar a maca para o lado esquerdo do paciente .
Nota: Localizar a seta que se encontra no suporte inferior .
O suporte de substituição da haste de retenção terá de ser
montado na mesma orientação .

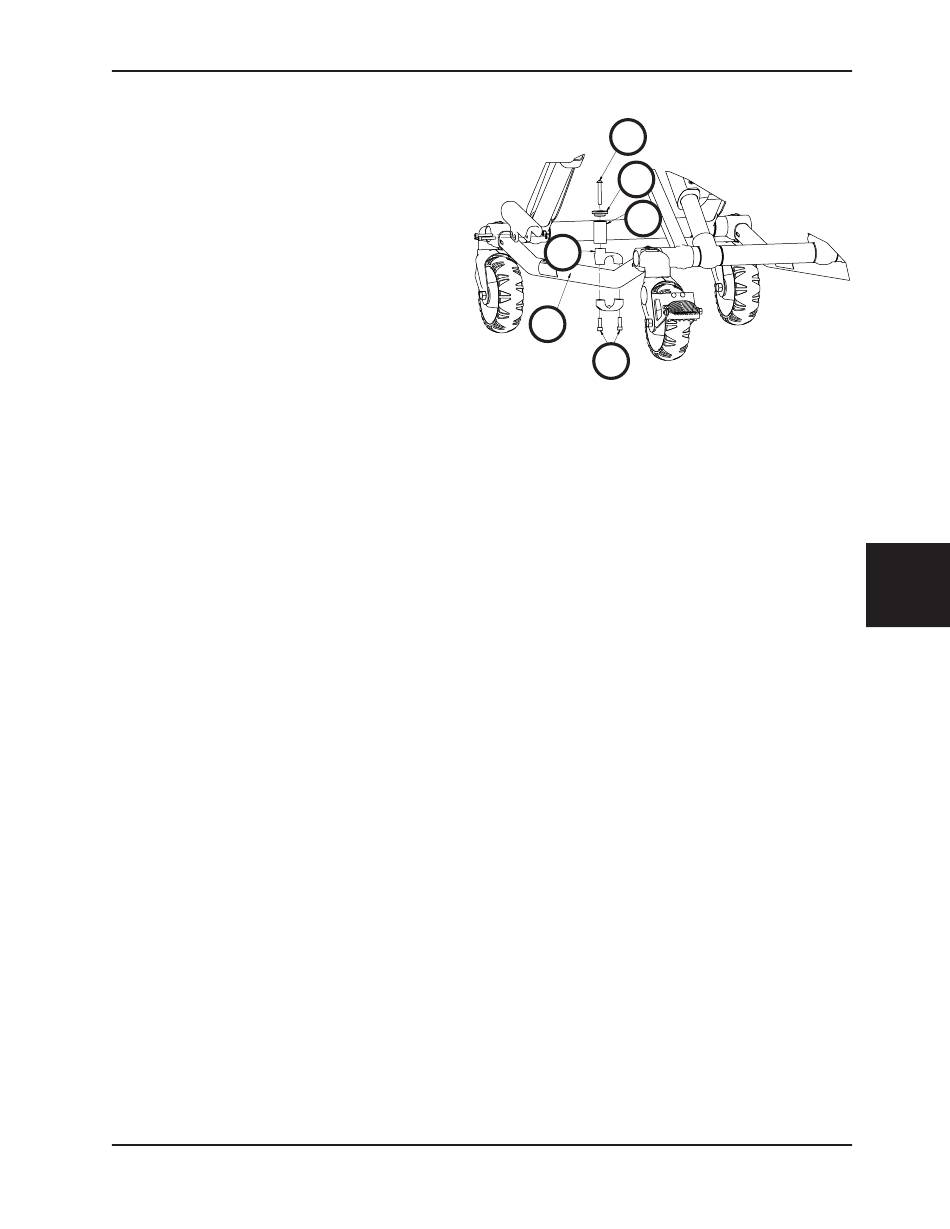

3 . Com uma chave T30 Torx, retirar os dois parafusos sextavados interiores (A) que fixam a haste actual de retenção da maca
ao tubo da base (B) (Figura 65) . Eliminar os parafusos e a haste de retenção da maca .
4 . Inserir o parafuso de cabeça de tremoço (C) pela tampa da haste de retenção (D) e pelo tubo da haste (E) e, em seguida,
no suporte do pino superior (F) (Figura 65) .
5 . Com uma chave sextavada de 5/32", apertar o parafuso de cabeça de tremoço (C) completamente até prender a tampa da
haste de retenção (D) e o tubo do poste (E) ao suporte do pino superior (F) (Figura 65) . Com uma chave dinamométrica,
apertar o parafuso a 11,3 - 15,8 Nm (100-140 pol .-lb) .
6 . Montar a haste de retenção da maca ao longo do tubo da base . Alinhar os orifícios das metades da haste de retenção e inserir
os dois parafusos sextavados interiores nos orifícios roscados da parte superior da haste de retenção .
7 . Com uma chave T30 Torx, apertar completamente os dois parafusos sextavados interiores .
8 . Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la .
Nota: Pode ser necessário efectuar o ajuste do conjunto de grampo da calha para compensar qualquer variação na posição
da haste de retenção da maca dependendo do fabricante da maca da ambulância e do número do modelo .
SUBSTITUIÇÃO DO PARAFUSO DA HASTE DE RETENÇÃO DA MACA
Ferramentas necessárias:
• Chave T25 Torx
• Chave sextavada de 5/32"
• Chave dinamométrica (Nm (pol .-lb))
Procedimento:
1 . Com uma chave T25 Torx ou uma chave sextavada de 5/32", retirar o parafuso de cabeça de tremoço que prende a tampa
da haste de retenção e o tubo da base ao suporte do pino superior . Eliminar o parafuso .
2 . Utilizando uma chave sextavada de 5/32", inserir e apertar o parafuso de cabeça de tremoço (p/n 0004-503-000)
completamente para fixar a tampa da haste de retenção e o tubo à parte superior do conjunto da haste de retenção . Com
uma chave dinamométrica, apertar o parafuso a 11,3 - 15,8 Nm (100-140 pol .-lb) .
Nota: Se não for possível apertar o parafuso a 11,3 - 15,8 Nm (100-140 pol .-lb), então deve-se proceder à substituição
da totalidade da haste de retenção . Consultar "Substituição da haste de retenção da maca" .
3 . Verificar se a unidade está a funcionar correctamente antes de voltar a utilizá-la .
www.stryker.com
F
B
A
6086-009-005 REV A
C
D
E
Figura 65
Voltar ao índice
Português
7-63
