EXTERIOR, SUBSTITUIÇÃO DO TUBO INTERIOR
Ferramentas necessárias:
• (2) Cavalete
• Chave combinada de 3/8"
• Chave combinada de 7/16"
• Chave T25 Torx
• (2) Chave combinada de 9/16"
• Martelo sem retrocesso
• Chave T27 Torx
Procedimento:
1 . Executar os passos 1-7 de "Interior, substituição do tubo
interior" na página 7-65 .

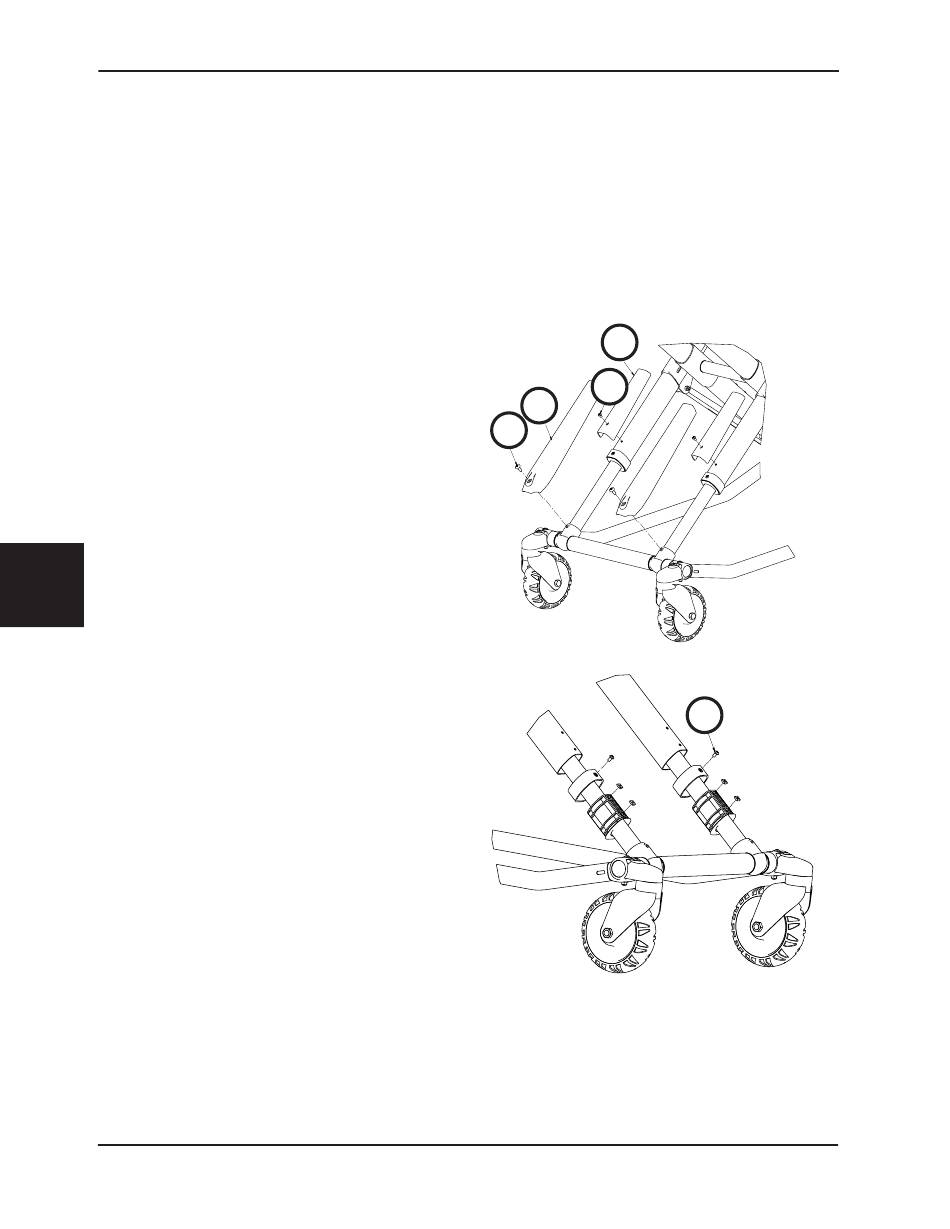

2 . Com uma chave T27 Torx, retirar o parafuso de cabeça
Truss (A) que fixa a protecção da estrutura em X (B)
no tubo interior (consultar Figura 72) .
3 . Com uma chave T25 Torx, retirar os dois parafusos de
cabeça de tremoço (C) que fixam o rolamento do tubo .
4 . Retirar o tubo interior e guardar os casquilhos para
reutilizar no novo tubo .
5 . Inverter os procedimentos anteriores para instalar o novo
tubo interior .
Nota: Certificar-se de que o orifício do parafuso da
protecção da estrutura em X no novo tubo interior está
voltado para a parte de cima da maca quando voltar
a montar .
Português
6 . Verificar se a unidade está a funcionar correctamente
antes de voltar a utilizá-la .
Voltar ao índice
7-66
Informações sobre actividades de manutenção
B
A
6086-009-005 REV A
B
A
Figura 72
C
Figura 73
