ULOMMAN SISÄPUTKEN VAIHTO UUTEEN
Tarvittavat työkalut:
• (2) sahapukkia
• 3/8 tuuman kiintosilmukka-avain
• 7/16 tuuman kiintosilmukka-avain
• T25 Torx -ruuvimeisseli
• (2) 9/16 tuuman kiintosilmukka-avainta
• rekyylitön nuija
• T27 Torx-ruuvimeisseli
Menettely:
1 . Toista vaiheet 1–7 (ks . "Sisemmän sisäputken vaihto
uuteen" sivulla

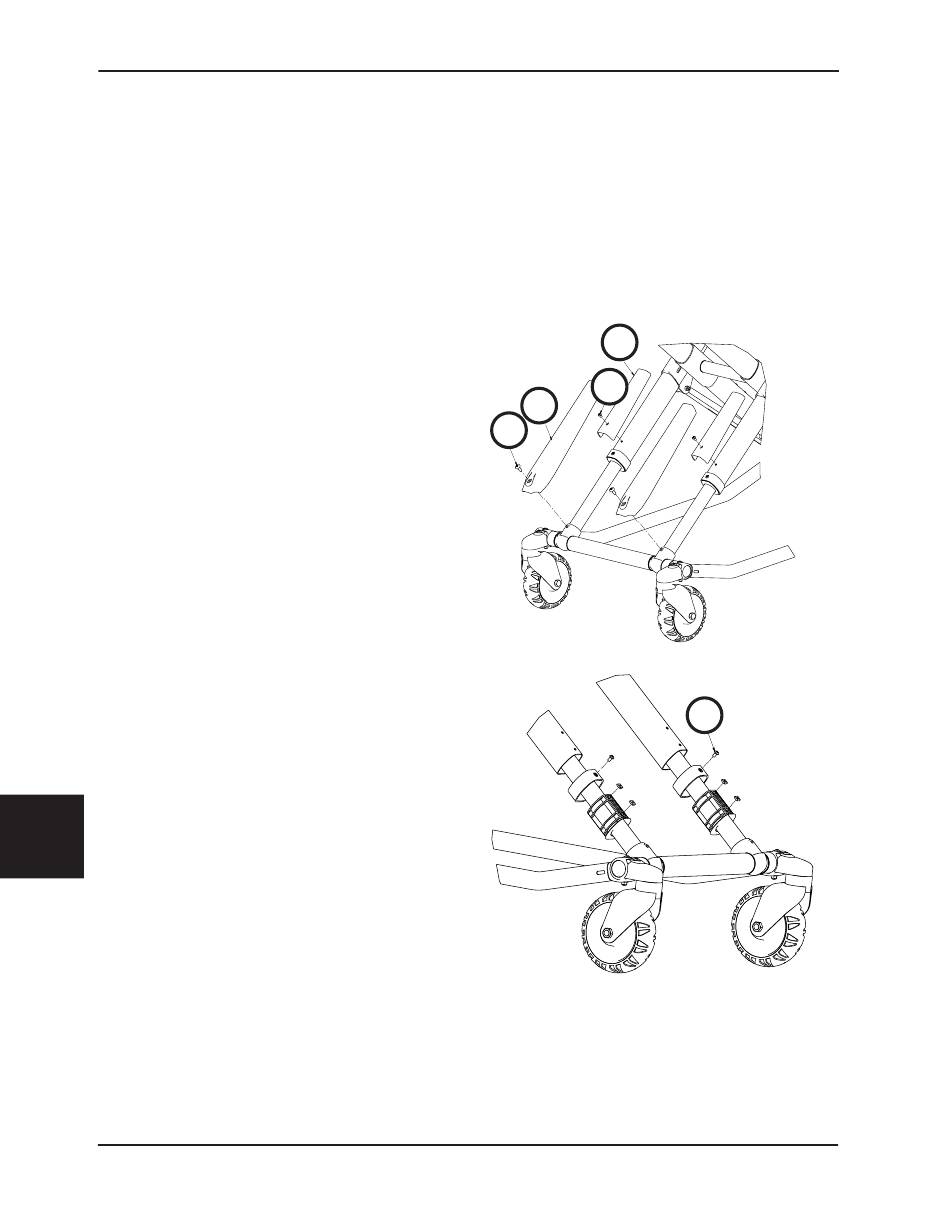

2 . Käytä T27 Torx -ruuvimeisseliä, poista ristipääruuvi
(A), joka pitää X-rungon suojan (B) kiinni sisäputkessa
(ks . kuva 72) .
3 . Käytä T25 Torx -ruuvimeisseliä ja poista molemmat
kupukantaiset ruuvit (C), jotka pitävät paikoillaan
putkilaakerin .
4 . Poista sisäputki ja säästä holkit käytettäväksi uuden
putken kanssa .
5 . Toista toimenpiteet päinvastaisessa järjestyksessä
asentaessasi uuden sisäputken .
Huomautus: Varmista, että uudessa sisäputkessa
oleva X-runkosuojan ruuvireikä osoittaa paarien
yläosaa kohti kokoonpanon aikana .
6 . Tarkista yksikön toiminta ennen sen uudelleenkäyttöä .
Suomi
Takaisin sisällysluetteloon
10-66
Huoltotiedot
10-65) .
B
A
6086-009-005 REV A
B
A
Kuva 72
C
Kuva 73
