AJUSTE DE LA FUERZA DE BLOQUEO DE LAS RUEDAS

Herramientas necesarias:
• Llave hexagonal de 5/32"
• Trinquete o llave combinada de 7/16"
Procedimiento:
1 . Con una llave hexagonal de 5/32" y una llave combinada de 7/16" o trinquete, extraiga el tornillo de cabeza hueca situado en
el centro del pedal de freno . El freno se monta con el pedal ajustado al mínimo de la fuerza de freno . La señal en el pedal
(A) se alinea con la señal en la pieza octogonal (B) (figura 63) .
2 . Extraiga la pieza (B) . Gire el buje en sentido antihorario para incrementar la fuerza de freno del pedal y en sentido horario
para disminuir la fuerza de freno . Inserte la pieza en el pedal (figura 63) .
3 . Con una llave hexagonal de 5/32" y una llave combinada de 7/16", vuelva a instalar el tornillo de cabeza hueca .
4 . Compruebe la fuerza de bloqueo del pedal y asegúrese de que se mantenga correctamente antes de volver a ponerlo
en servicio .
B
A
MÍNIMO
www.stryker.com
Información de reparaciones

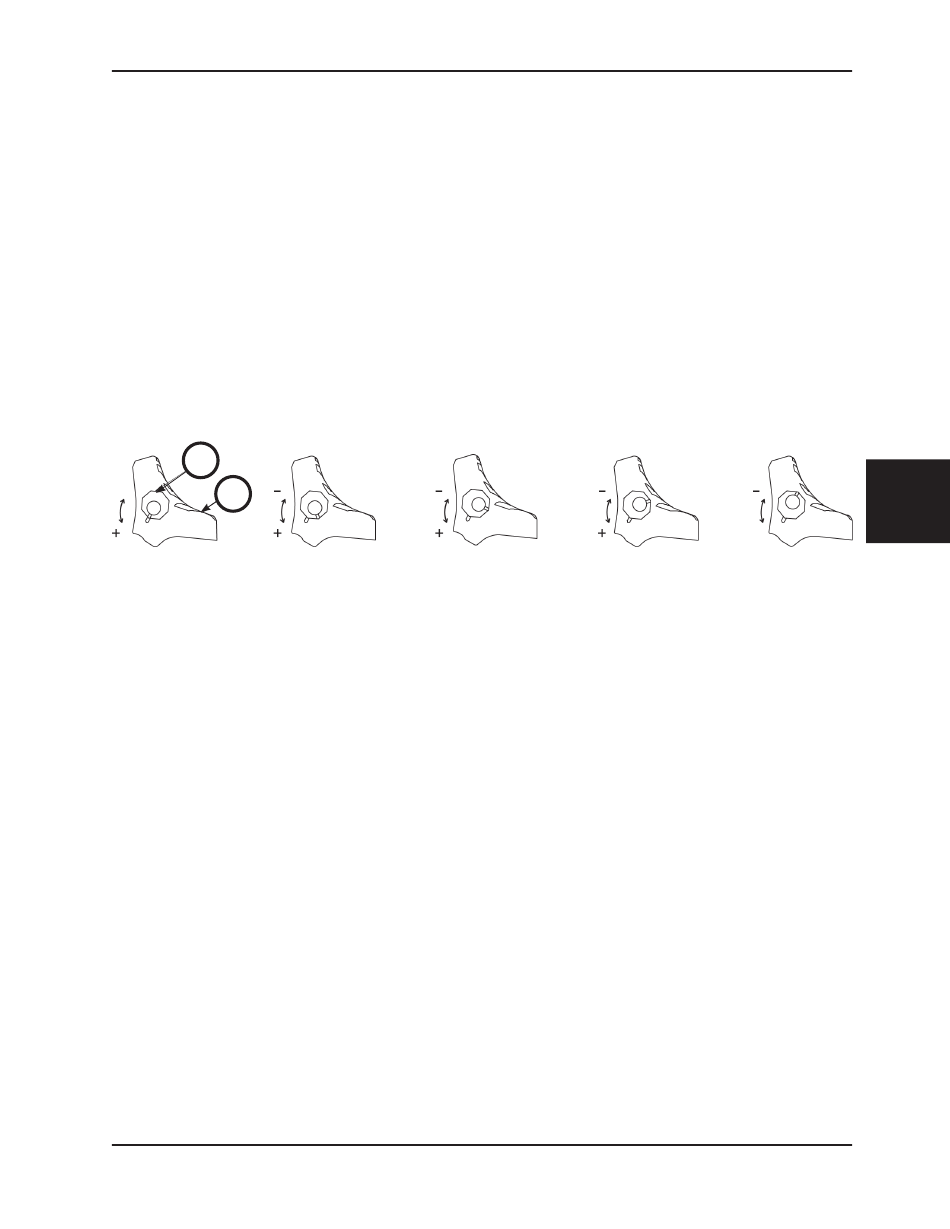

Figura 63: Ajuste de la fuerza de bloqueo de las ruedas
6086-009-005 REV A
Español
MÁXIMO
