SUSTITUCIÓN DE LA SECCIÓN SUPERIOR
Herramientas necesarias:
• Llave combinada de 7/16"
• Llave hexagonal de 3/16"
Procedimiento:
1 . Levante la camilla y el respaldo hasta la posición vertical .
2 . Con una llave combinada de 7/16" y una llave hexagonal
de 3/16", extraiga los dos tornillos (A) que fijan la tapa
del rodamiento al soporte base de la interfaz de la
plataforma de la camilla (uno en cada lado) (figura 66) .
3 . Presione las manijas de desbloqueo de la parte superior
y extraiga lentamente el conjunto de la sección superior .
4 . Para volver a instalar repita los pasos anteriores
en orden inverso .
5 . Compruebe que la unidad funciona correctamente antes
de volver a ponerla en servicio .
Español
SUSTITUCIÓN DEL CILINDRO DE GAS DEL
RESPALDO
Herramientas necesarias:
• Llave hexagonal de 3/32"
• Destornillador ranurado
Procedimiento:
1 . Levante la camilla y el respaldo hasta la posición vertical .
2 . Con una llave hexagonal de 3/32", afloje el tornillo
de fijación (A) que sujeta el eje del gas en el yugo
(figura 67) .
3 . Con un destornillador ranurado, extraiga el gancho del
pasador de horquilla que fija la parte inferior del cilindro
de gas .
4 . Desenrosque el eje del cilindro de gas del yugo .
5 . Repita los procedimientos anteriores en orden inverso
para instalar un cilindro de gas nuevo . Consulte "Ajuste
del respaldo" en la página
6 . Compruebe que la unidad funciona correctamente antes
de volver a ponerla en servicio .
Volver al índice
6-64
Información de reparaciones
6-60 .
6086-009-005 REV A
A

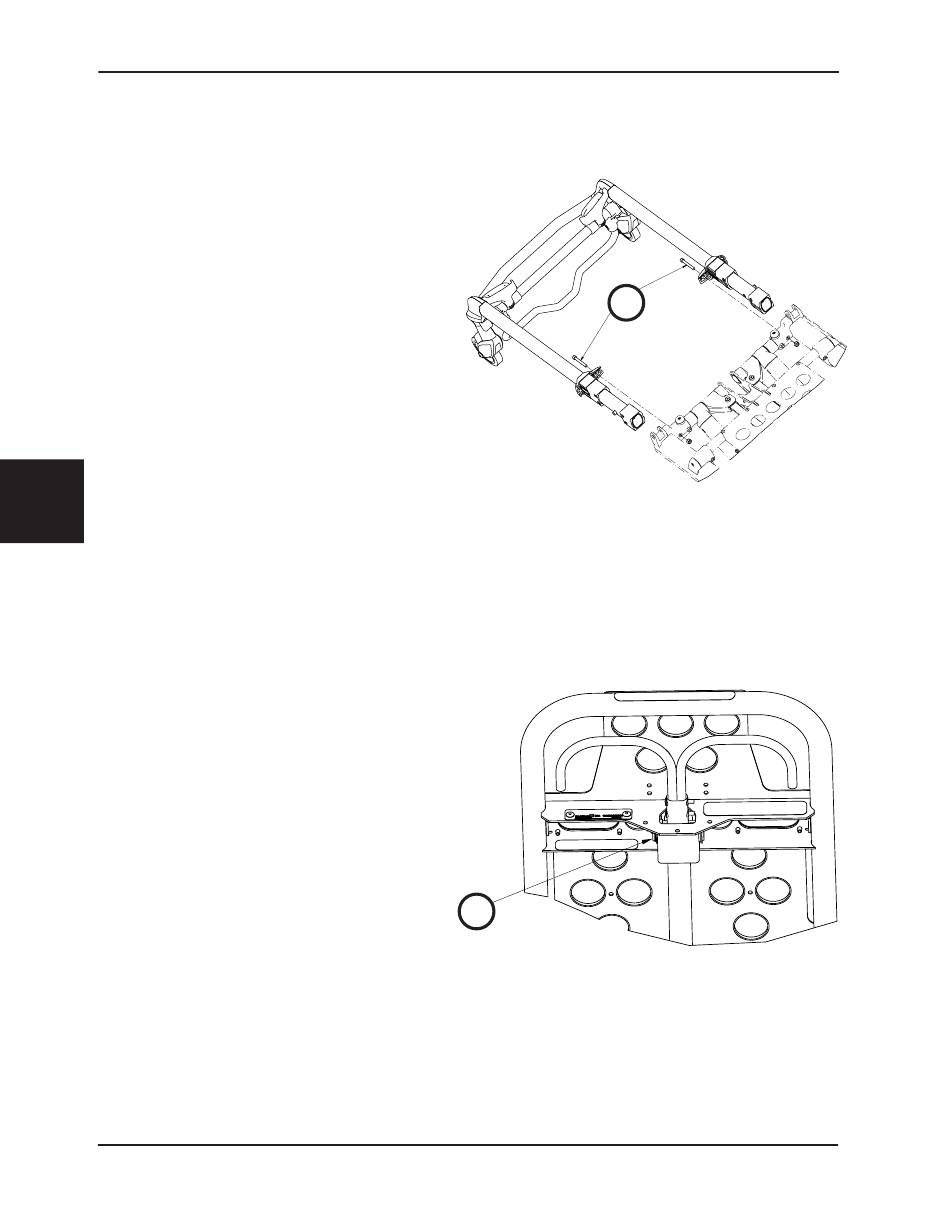

Figura 66
