RÉGLAGE DU RELÈVE-BUSTE
Outils nécessaires :
Français
•
Clé mixte de 1/2"
•
Clé hexagonale de 5/32"
•
Clé hexagonale de 3/32"
•
Petit tournevis pour écrou à fente
Procédure :
1 .
Pour faciliter l'accès, incliner le relève-buste de 73 degrés .
Remarque : Avant de continuer avec la procédure de
réglage du relève-buste, s'assurer que le vérin (A)
est bien inséré dans l'étrier (B) de façon à ce que
le filetage ne dépasse pas de l'axe du vérin . Si le
filetage est visible, utiliser une clé hexagonale de
3/32" pour retirer la vis de réglage (C) présente au
centre de l'étrier . A l'aide d'un petit tournevis pour
écrous à fente, retirer le « E-clip » et la goupille
(D & E) qui maintient le bas du vérin pneumatique .
Visser entièrement l'axe du vérin (A) dans l'étrier
(B) . Remplacer le « E-clip » et la goupille (D & E)
et remplacer la vis de réglage (C) en utilisant de la
Loctite
®
. (Figure 61 et Figure 62)
2 .
À l'aide d'une clé mixte de 1/2", desserrer le boulon
hexagonal (F) situé sur le pivot du relève-buste (J) tout
en maintenant la vis de réglage (H) présente dans le pivot
(Figure 62) .
3 .
À l'aide d'une clé hexagonale de 5/32", tourner la vis
de réglage (H) jusqu'à ce qu'il n'y ait plus de jeu entre
la poignée de libération manuelle du relève-buste (K) et le
bouton de libération du vérin pneumatique (Figure 62) .
Remarque : S'assurer que le relève-buste peut bouger
de la position allongée à une inclinaison d'au moins
73 degrés . Si ce n'est pas le cas, tourner la vis de réglage
d'un demi-tour dans le sens horaire . Répéter jusqu'à ce
que l'inclinaison atteigne au moins 73 degrés .
4 .
Abaisser le relève-buste à un angle de 5 à 10 degrés et
relâcher la poignée . Appliquer au moins 22,7 kg (50 lb) de
pression vers le bas sur l'extrémité du relève-buste . Si le
relève-buste s'affaisse, tourner la vis de réglage dans le
sens anti-horaire . Répéter jusqu'à ce que le relève-buste
ne s'affaisse plus .
5 .
À l'aide de la clé mixte de 1/2", serrer le boulon hexagonal
(F) tout en maintenant la vis de réglage présente dans
le pivot (Figure 62) .
6 .
Vérifier que l'unité fonctionne correctement avant de la
remettre en service .
Retour à la table des matières
2-60
Informations d'entretien
H
6086-009-005 REV A
E
D

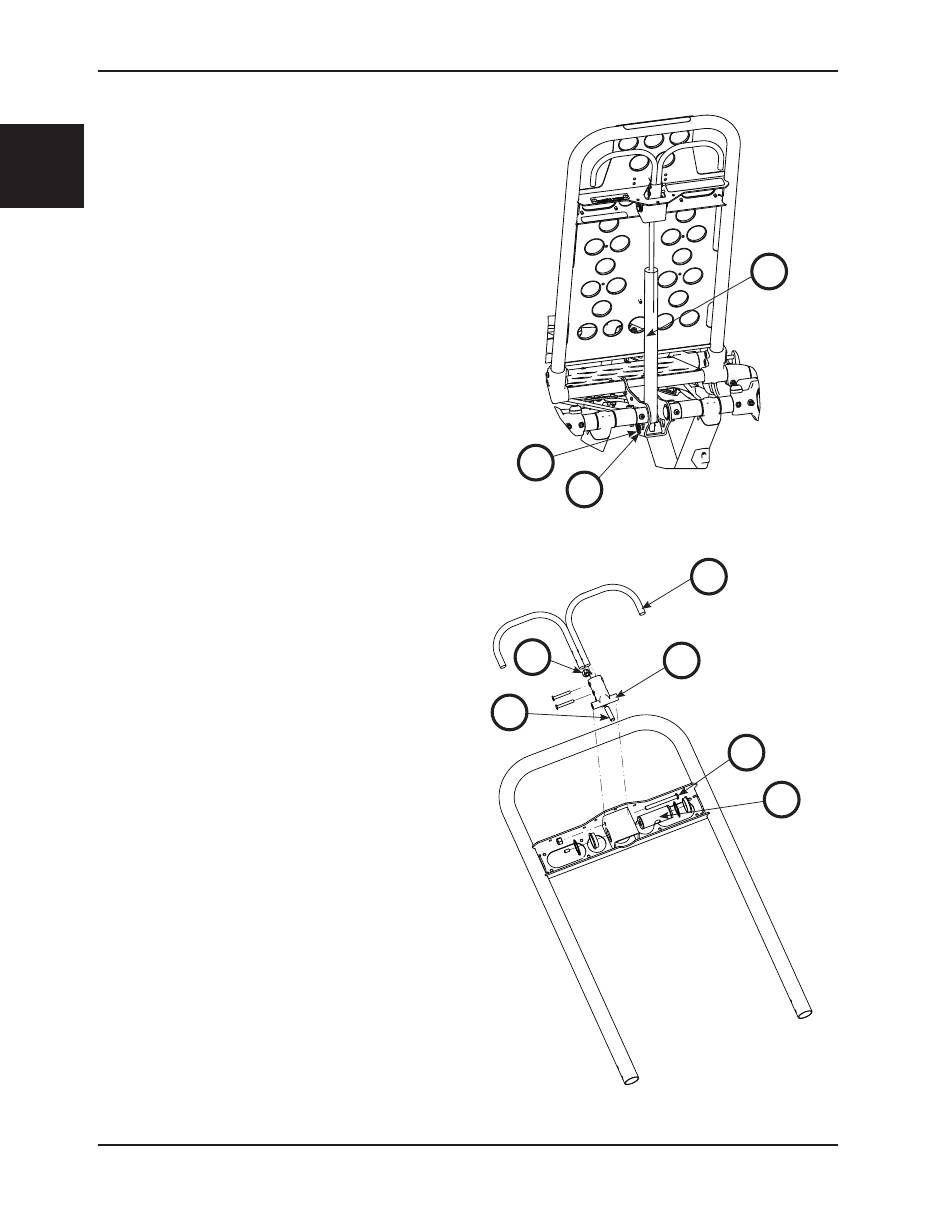

Figure 61
K
F
J
Figure 62
A
C
B
