AUSTAUSCH DES KOPFTEILS

Erforderliche(s) Werkzeug(e):
• 7/16-Zoll-Kombischlüssel
• 3/16-Zoll-Sechskantschlüssel
Vorgehensweise:
Deutsch
1 . Die Trage und die Rückenlehne in die vollständig
aufrechte Position anheben .
2 . Mit einem 7/16-Zoll-Kombischlüssel und einem 3/16-Zoll-
Sechskantsteckschlüssel die beiden Schrauben (A),
mit denen die Deckellager am Verbindungsbügel von
Grundgestell und Liegefläche befestigt sind (an jeder
Seite eine), herausnehmen (Abbildung 66) .
3 . Auf die Entriegelungsgriffe am Kopfende drücken und
die Kopfteil-Baugruppe langsam abnehmen .
4 . Für den Wiedereinbau die Schritte in umgekehrter
Reihenfolge vornehmen .
5 . Die Einheit vor dem Wiedereinsatz auf einwandfreie
Funktion überprüfen .
AUSTAUSCH DES GASZYLINDERS DER
RÜCKENLEHNE
Erforderliche(s) Werkzeug(e):
• 3/32-Zoll-Sechskantschlüssel
• Schlitzschraubenzieher
Vorgehensweise:
1 . Die Trage und die Rückenlehne in die vollständig
aufrechte Position anheben .
2 . Mit einem
Einstellschraube (A) lösen, mit der der Gaszylinderschaft
am Gabelstück befestigt ist (Abbildung 67) .
3 . Die Sicherungsscheibe mit einem Schlitzschraubenzieher
aus dem Gabelstift herausdrehen, der den Boden des
Gaszylinders hält .
4 . Den Gaszylinderschaft vom Gabelstück abschrauben .
5 . Zur Installation des neuen Gaszylinders den oben
beschriebenen
wiederholen . Siehe „Justieren der Rückenlehne" auf
Seite 3-60 .
6 . Die Einheit vor dem Wiedereinsatz auf einwandfreie
Funktion überprüfen .
Zurück zum Inhaltsverzeichnis
3-64
Wartungsinformationen
3/32-Zoll-Sechskantschlüssel
Vorgang in umgekehrter
die
Folge
A
6086-009-005 REV A
A

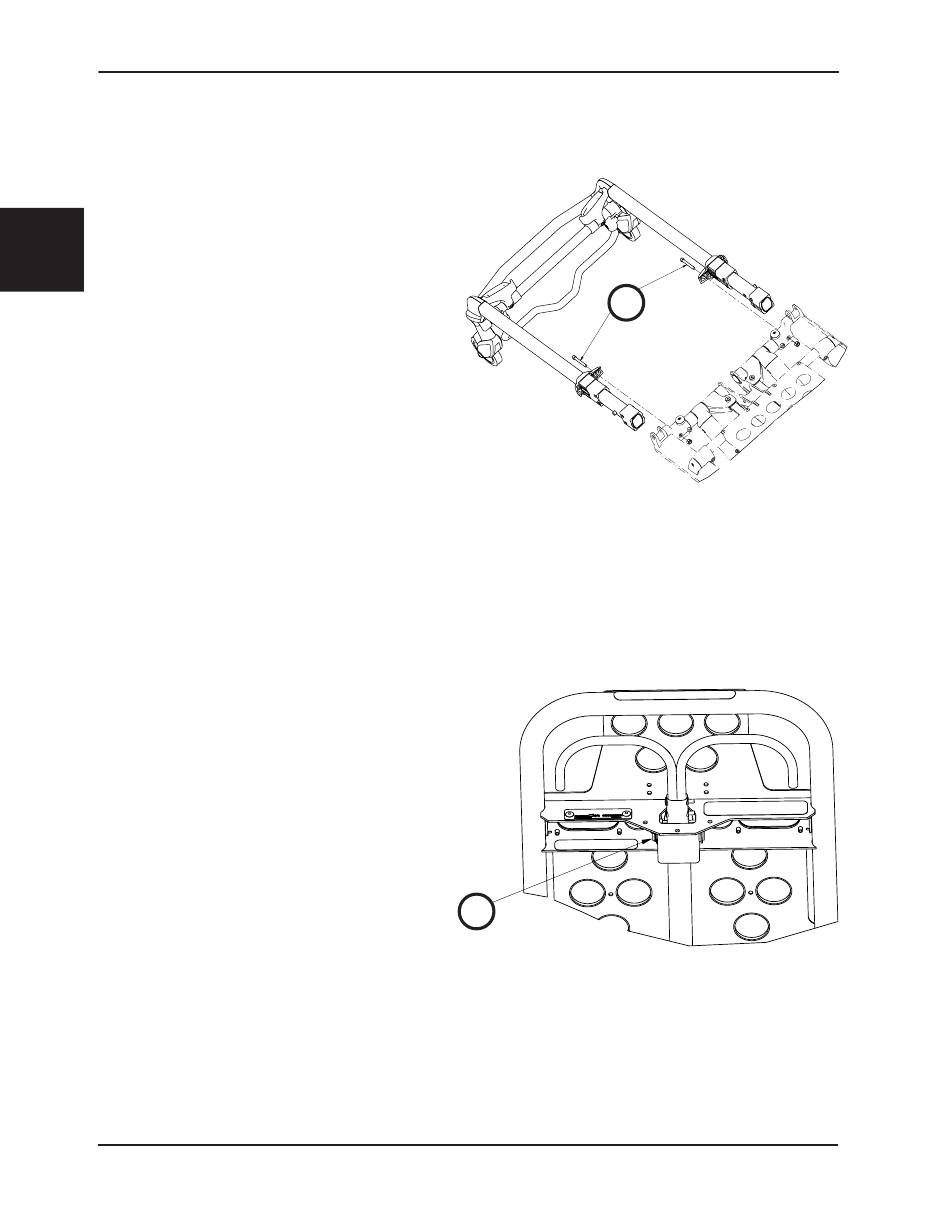

Abbildung 66
Abbildung 67
