BYTA UT HUVUDDELEN

Nödvändiga verktyg:
• 7/16" kombinationsnyckel
• 3/16" insexnyckel
Procedur:
1 . Lyft upp bårvagnen och ryggstödet till helt
upprätt läge .
2 . Avlägsna de två skruvarna (A) som fäster hylslagren
vid sängbottensbasens fäste (en på varje sida)
(figur 66) med hjälp av en 7/16" kombinationsnyckel .
3 . Tryck på huvudfrigöringshandtagen och avlägsna
långsamt huvuddelen .
4 . Utför stegen i omvänd ordning för att återmontera .
5 . Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift .
BYTA UT RYGGSTÖDETS GASCYLINDER
Nödvändiga verktyg:
• 3/32" insexnyckel
• Spårskruvmejsel
Svenska
Procedur:
1 . Lyft upp bårvagnen och ryggstödet till helt upprätt
läge .
2 . Lossa på stoppskruven (A) som håller fast
gasskaftet vid bryggan (figur 67) med hjälp av en
3/32" insexnyckel .
3 . Avlägsna e-clip och sprintbulten som håller
fast botten på gascylindern med hjälp av en
spårskruvmejsel .
4 . Skruva loss gascylinderns skaft från bryggan .
5 . Utför förfarandet ovan i omvänd ordning för att
montera den nya gascylindern . Se "Justering för
ryggstödet" på sida 8-60 .
6 . Bekräfta att enheten fungerar ordentligt innan den
åter tas i drift .
Tillbaka till innehållsförteckningen
8-64
Serviceinformation
A
6086-009-005 REV A
A

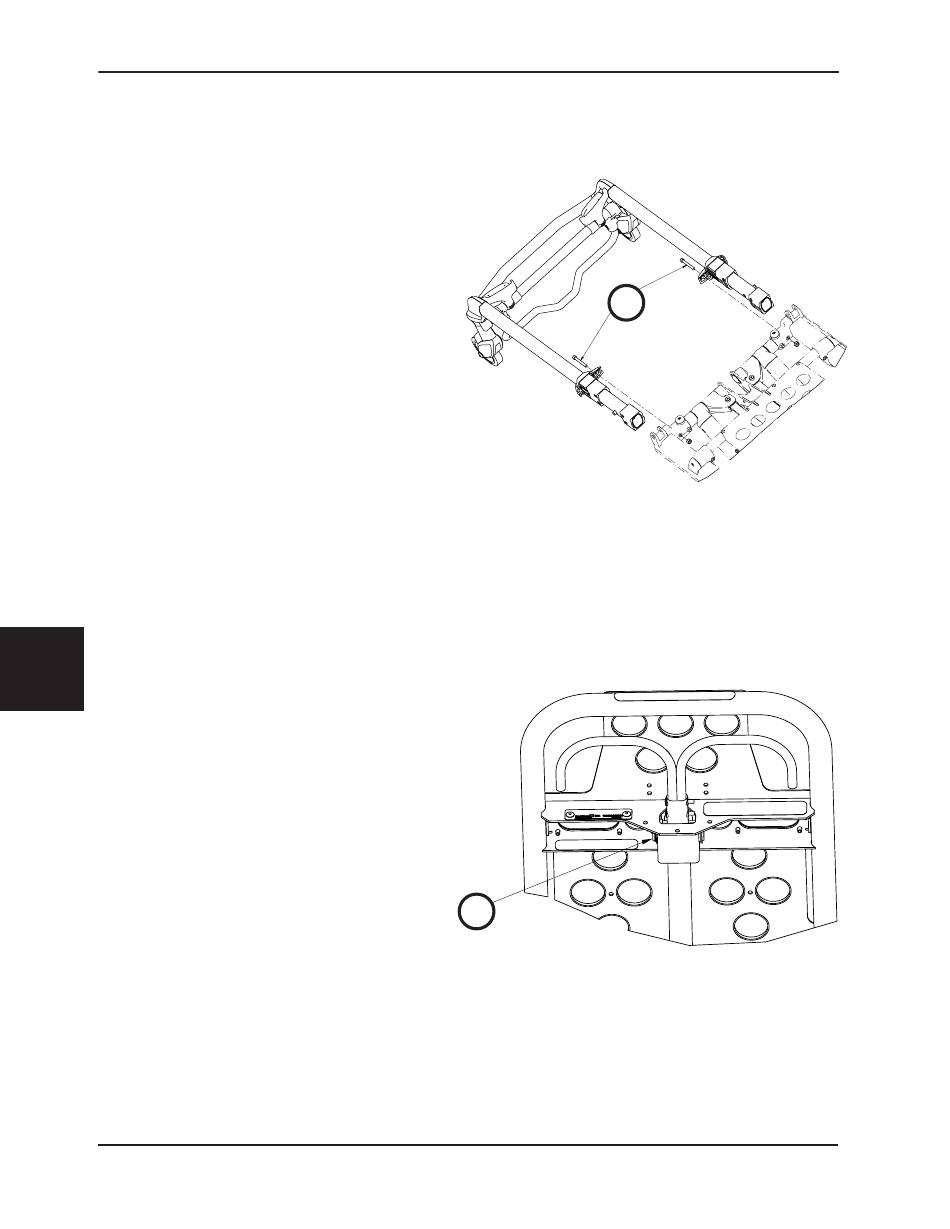

Figur 66
