À L'INTÉRIEUR, REMPLACEMENT
DU TUBE INTERNE
Outils nécessaires :
• (2) chevalets
• Clé mixte de 3/8"
• Clé mixte de 7/16"
• Tournevis Torx T25
• (2) clé mixte de 9/16"
• Marteau à amortisseur
Procédure :

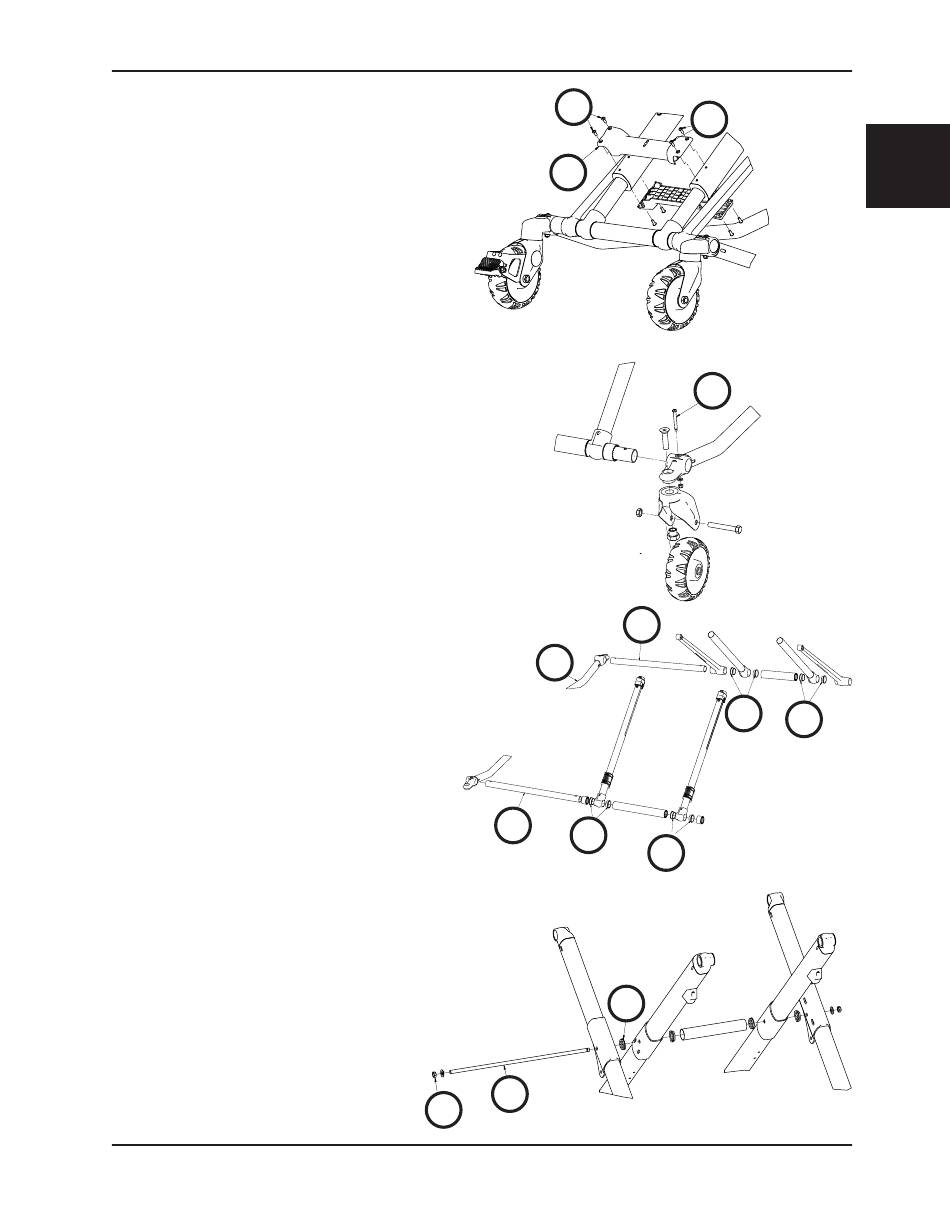

1 . À l'aide d'un tournevis Torx T25, retirer
les quatre vis à tête ronde (A) du renfort
du châssis (B) (Figure 68) .
2 . Abaisser la civière en position maximum .
3 . En utilisant deux chevalets, retourner la
civière sur les chevalets pour soutenir la
civière .
4 . En utilisant une clé mixte de 3/8" et une de
7/16", retirer les quatre boulons de montage
des roulettes (C) qui fixent les assemblages
du tube d'élévation externe aux tubes de la
base des pieds (Figure 69) .
5 . En utilisant deux clés mixtes de 9/16" et
un marteau à amortisseur, retirer la tige
de connexion du châssis (D) et le contre-
écrou hexagonal à verrouillage central (E) .
Remarque : Conserver les coussinets (F)
qui se détachent . (Figure 71) .
6 . Retirer l'ensemble soudé du tube de la base
externe (G) sur le côté qui est endommagé .
Laisser le côté opposé pour soutenir
le châssis en X (Figure 70) .
7 . Glisser les tubes de la base des pieds
(H) dans les pieds du châssis en X pour
desserrer le châssis en X (Figure 70) .
Remarque : Le côté opposé conservera
toujours le tube de la base externe et les
tubes de la base des pieds attachés au
châssis en X .
8 . Retirer le tube interne et conserver les
douilles (J) pour les réutiliser sur le nouveau
tube .
9 . Effectuer les procédures dans l'ordre inverse
pour installer le nouveau tube interne .
10 . Vérifier que l'unité fonctionne correctement
avant de la remettre en service .
www.stryker.com
Informations d'entretien
H
D
E
6086-009-005 REV A
A
A
B
Figure 68
C
Figure 69
H
G
J
J
Figure 70
F
Figure 71
Retour à la table des matières
Français
J
J
2-65
