JUSTERING AF BÅRENS HOLDETAP
Nødvendigt værktøj:
• 3/16" unbrakonøgle
FORSIGTIG
Bårens holdetap er på forhånd konfigureret til en X-rammebåre . Hvis fastgørelsesmekanismen er konfigureret til en båre af
H-rammetypen, skal bårens holdetap justeres, så den passer til beslaget .
Procedure:
1 . Fjern med en 3/16-tommers unbrakonøgle de to sokkelhovedskruer (A), som fastgør pindbeslagene (B) til bundrammen (C)
(figur 64) .
2 . Drej det nederste pindbeslag 180˚ .
3 . Skru de to sokkelhovedskruer, der blev fjernet i trin 1, på igen med en 3/16-tommers unbrakonøgle .
4 . Kontrollér, at enheden fungerer korrekt, inden den tages i brug igen .
Bemærk: Hvis pilen (D) på holdetappens underbeslag (E) peger mod bårens hovedgærde, er holdetappen indstillet til en båre
af X-rammetypen . Hvis pilen peger mod bårens fodende, er tappen indstillet til en båre af H-rammetypen (figur 64) .

Dansk

Vend tilbage til indholdsfortegnelsen
9-62
Serviceoplysninger
E
B
A

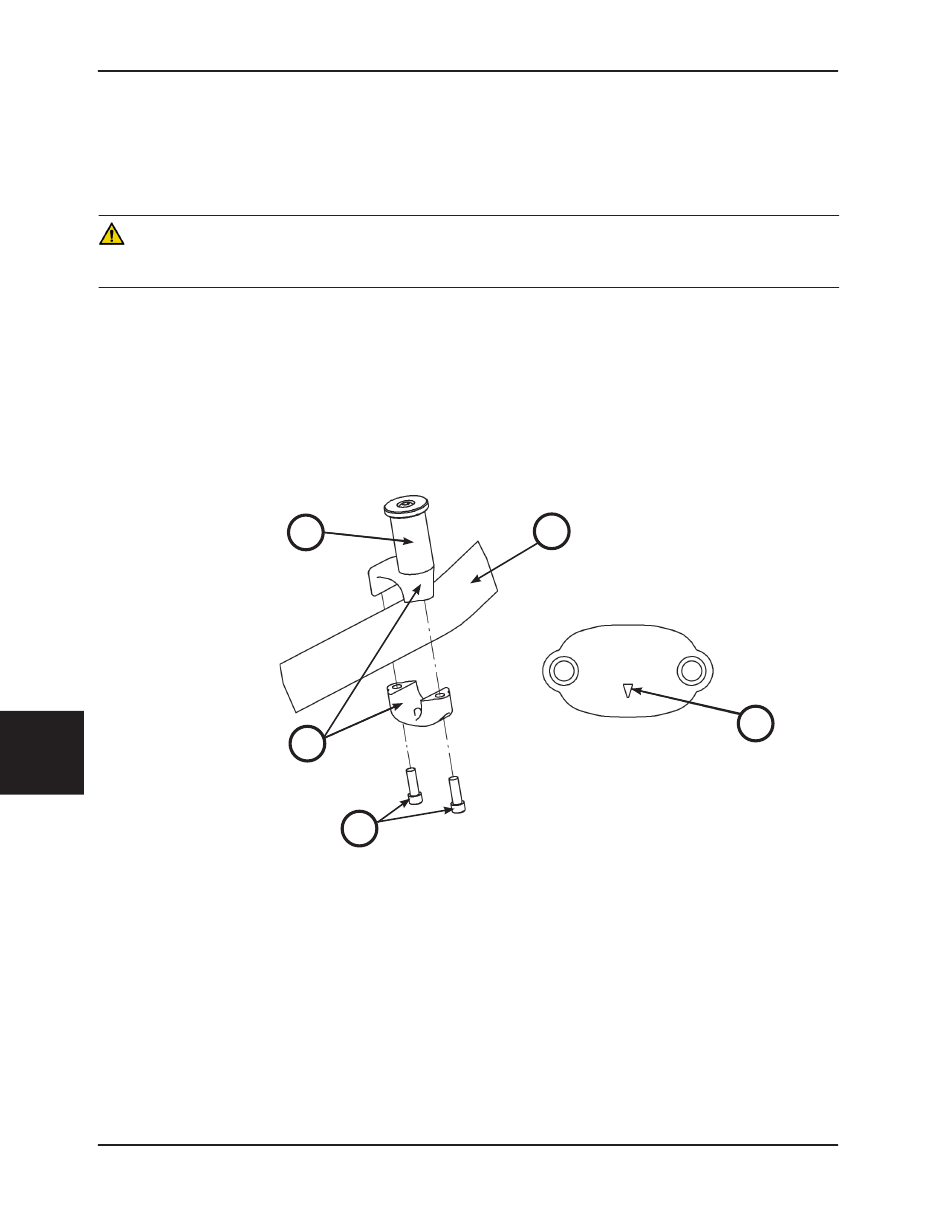

Figur 64: Bårens holdetap
6086-009-005 REV A
C
D
