Informacje dotyczące serwisowania
WYMIANA SŁUPKA USTALAJĄCEGO NOSZE
Wymagane narzędzia:
•
Końcówka Torx T30
•
Klucz imbusowy 5/32 cala
•
Klucz dynamometryczny (N·m (in-lb))
Procedura:
1 .
Podnieść nosze całkowicie pionowo .
2 .
Obrócić nosze na lewą stronę pacjenta .
Uwaga: Znaleźć strzałkę znajdującą się na spodniej części
wspornika . Montaż nowego słupka ustalającego nosze
musi być wykonany przy zachowaniu identycznej orientacji .
3 .
Za pomocą końcówki Torx T30 wykręcić dwie śruby z łbem
gniazdowym (A) mocujące stary słupek ustalający nosze
do rury ramy (B) (rysunek 65) . Wyrzucić śruby i słupek
ustalający nosze .
4 .
Przełożyć śrubę z łbem półkolistym (C) przez zaślepkę słupka ustalającego (D) i rurę słupka (E), a następnie przez górny
wspornik (F) sworznia (rysunek 65) .
5 .
Za pomocą klucza imbusowego 5/32 cala dokręcić całkowicie śrubę z łbem półkolistym (C), aby przymocować zaślepkę słupka
ustalającego (D) i rurę słupka (E) do górnego wspornika (F) sworznia (rysunek 65) . Za pomocą klucza dynamometrycznego
dokręcić śrubę momentem 11,3–15,8 N·m (100–140 in·lb) .
6 .
Złożyć połowy słupka ustalającego nosze tak, aby obejmowały rurę podstawy . Ustawić współliniowo otwory w połowach słupka
ustalającego i włożyć dwie śruby z łbem półkolistym w gwintowane otwory w górnej połowie słupka ustalającego .
7 .
Za pomocą końcówki Torx T30 dokręcić całkowicie dwie śruby z łbem gniazdowym .
8 .
Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo .
Uwaga: Może być wymagana regulacja zespołu zacisku szyny w celu kompensacji różnic w położeniu słupka ustalającego nosze,
które zależy od producenta i modelu noszy ambulansowych .
WYMIANA ŚRUBY SŁUPKA USTALAJĄCEGO NOSZE
Wymagane narzędzia:
•
Końcówka Torx T25
•
Klucz imbusowy 5/32 cala
•
Klucz dynamometryczny (N·m (in-lb))
Procedura:
1 .
Za pomocą końcówki Torx T25 lub za pomocą klucza imbusowego 5/32 cala odkręcić śrubę z łbem półkolistym mocującą
zaślepkę słupka ustalającego i rurę słupka do górnego wspornika sworznia . Wyrzucić śrubę .
2 .
Założyć i za pomocą klucza imbusowego 5/32 cala dokręcić całkowicie śrubę z łbem półkolistym (nr 0004-503-000), aby
przymocować zaślepkę słupka ustalającego i rurę słupka do górnej części zespołu słupka ustalającego . Za pomocą klucza
dynamometrycznego dokręcić śrubę momentem 11,3–15,8 N·m (100–140 in·lb) .
Uwaga: Jeśli dokręcenie śruby momentem 11,3–15,8 N·m (100–140 in·lb) okaże się niemożliwe, konieczna jest wymiana całego
słupka ustalającego nosze . Patrz „Wymiana słupka ustalającego nosze" .
3 .
Przed dopuszczeniem do użytkowania sprawdzić, czy urządzenie działa prawidłowo .
www.stryker.com
F
B
A
6086-009-005 REV A
C
D
E

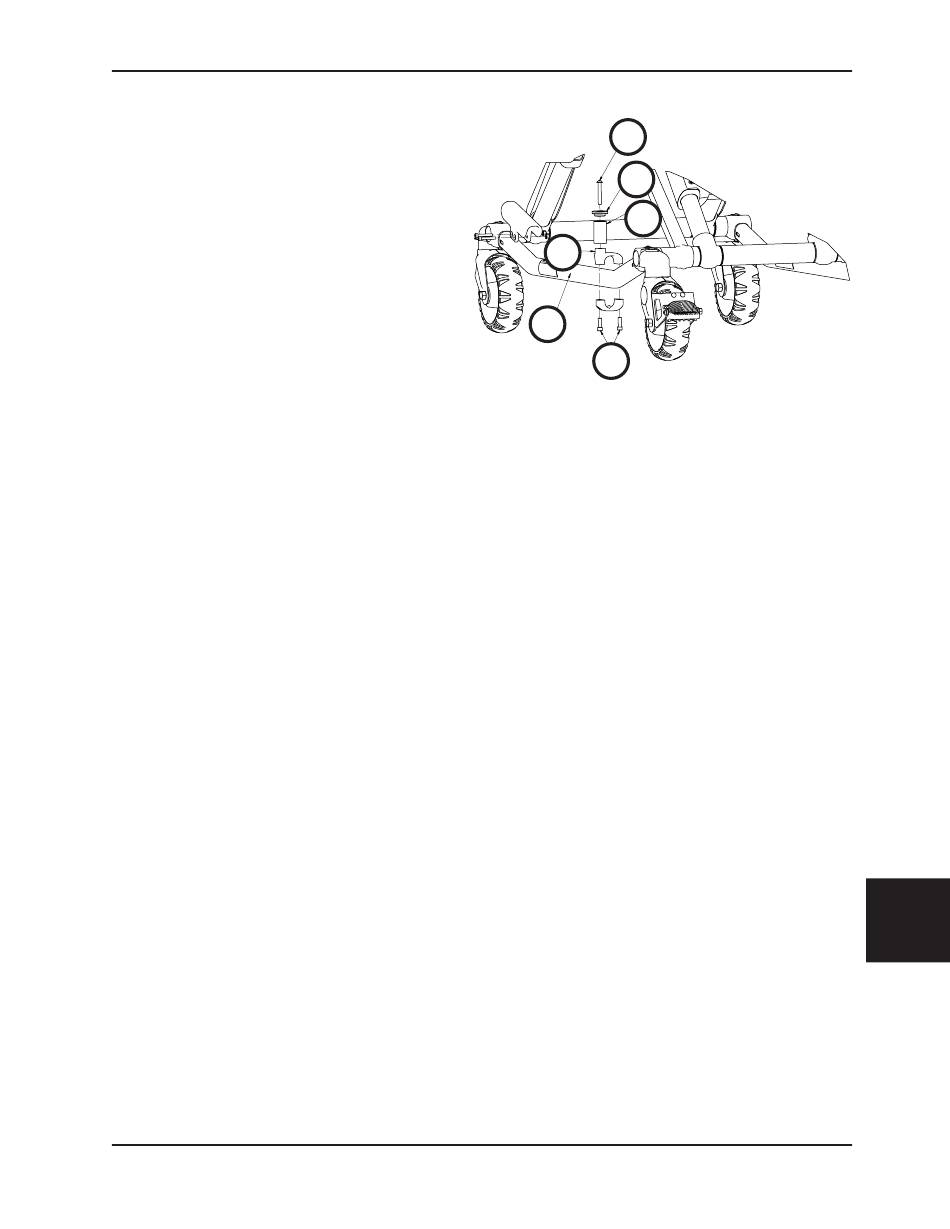

Rysunek 65:
