Poznámka: Tyto montážní pokyny jsou určeny pro lůžka, která NEBUDOU užívána se systémem Power-LOAD .
Montáž modelu 6086 se systémem Power-LOAD je popsána v příručce pro užívání a údržbu systému Power-LOAD
(6390-009-001) .
DRŽÁK OPĚRY LIŠTY
PODLAHOVÁ DESKA
14 5/8" (REF .)
(37,1 cm)
NEBO POTŘEBNÁ
VZDÁLENOST
OD STĚNY
ZADNÍ ČÁST
VOZIDLA
(REF .)
14 5/8"
(37,1 cm)
ZADNÍ ČÁST
VOZIDLA
(REF .)
Česky
Návrat na obsah
12-14
Montáž fixačního systému
12 5/8" (32 cm)
2 5/8"
(6,6 cm)

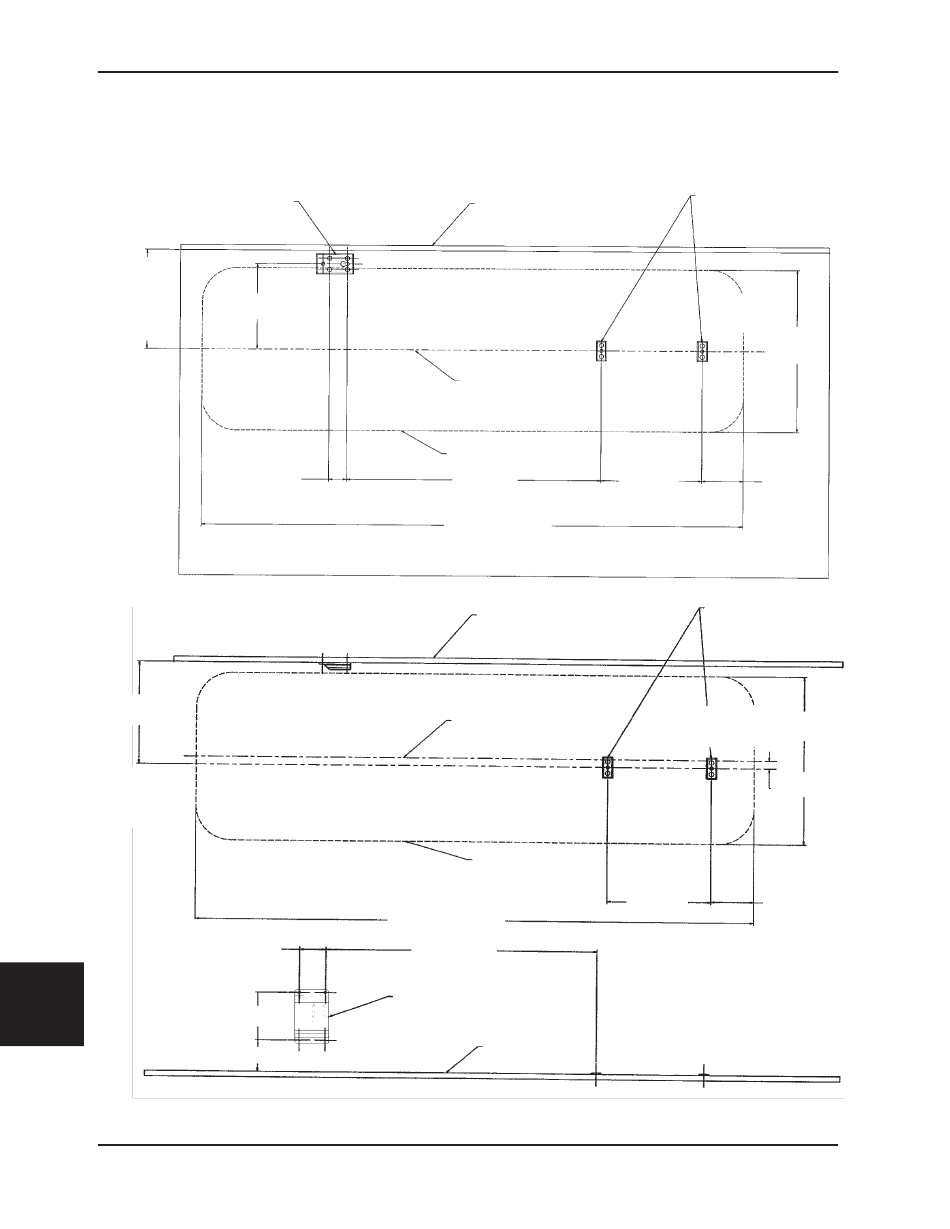

Obr. 4: Montážní schéma - podlahový fixační systém
(203 cm)
3 5/8"
(9,2 cm)
DRŽÁK UPEVNĚNÍ NA STĚNU
(16,5 cm)
6 1/2"
4 5/16"
(10,9 cm)
Obr. 5: Montážní schéma - stěnový fixační systém
STĚNA VOZIDLA
OSA LŮŽKA
OBVOD LŮŽKA
37 5/8"
(95,6 cm)
80" (REF .)
(203 cm)
STĚNA VOZIDLA
OSA LŮŽKA
OBVOD LŮŽKA
80" (REF .)
37 3/8"
(94,9 cm)
PODLAHA
VOZIDLA
6086-009-005 REV A
ANTLERITOVÉ
PODLAHOVÉ DESKY
HLAVOVÁ
STRANA
LŮŽKA
24"
(ref .)
(61 cm)
14 15/16"
6 1/8"
(37,9 cm) (15,6 cm)
ANTLERITOVÉ
PODLAHOVÉ DESKY
HLAVOVÁ
24" (ref .)
STRANA
(61 cm)
LŮŽKA
1 1/8"
(2,9 cm)
14 15/16" 6 1/8"
(37,9 cm) (15,6 cm)
