Installazione del gancio di sicurezza nel veicolo
Nota: le seguenti istruzioni per l'installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power-LOAD . Per le
barelle modello 6086 con l'opzione Power-LOAD, consultare il Manuale d'uso e manutenzione Power-LOAD per le istruzioni per
l'installazione .
AVVERTENZA
• Il gancio di sicurezza deve essere installato nel veicolo da un meccanico abilitato . Un'installazione non corretta del gancio
di sicurezza può provocare lesioni al paziente o all'operatore e/o danni alla barella .
• La mancata installazione del gancio di sicurezza può provocare lesioni al paziente o all'operatore .
• La parte anteriore del gancio di sicurezza che aggancia la barra di sicurezza deve essere posizionata almeno a 9,5 cm
(3-3/4") dal margine anteriore della soglia del portellone . Dopo l'installazione, verificare che le gambe della barella si blocchino
nella posizione di caricamento senza venire a contatto con il paraurti del veicolo .
• Per evitare lesioni, prima di rimuovere la barella dalla cabina paziente verificare che la barra di sicurezza sia trattenuta dal
gancio di sicurezza .
Nota: Stryker consiglia che, prima dell'installazione, un meccanico abilitato pianifichi il posizionamento del gancio di sicurezza nel
retro del veicolo .
Prima di installare il gancio di sicurezza sul veicolo, controllarne il posizionamento longitudinale e trasversale durante lo scaricamento
e il caricamento della barella per garantire un'installazione corretta . La barra di sicurezza della barella deve bloccarsi sul gancio
di sicurezza tutte le volte, indipendentemente dalla posizione della barella .

POSIZIONAMENTO LONGITUDINALE DEL GANCIO DI SICUREZZA

1 . Scegliere il gancio di sicurezza appropriato alla configurazione del veicolo .
2 . Posizionare il gancio almeno a 9,5 cm (3-3/4") dal margine anteriore della soglia del portellone .
3 . Accertarsi che il gancio possa essere montato in tutta sicurezza sul retro del veicolo, fornendo al tempo stesso una distanza
sufficiente dal paraurti per poter caricare e scaricare la barella .
4 . Per confermare il posizionamento trasversale, fare riferimento a "Posizionamento trasversale del gancio di sicurezza" .
DISTANZA CONSIGLIATA DALLA PARTE
ANTERIORE DEL GANCIO DI SICUREZZA:
PROFONDITÀ SOGLIA DEL
UBICAZIONE DEL
TELAIO DI SUPPORTO
DEL PAVIMENTO
www.stryker.com
NON INFERIORE A 3-3/4" .
PORTELLONE
SOGLIA

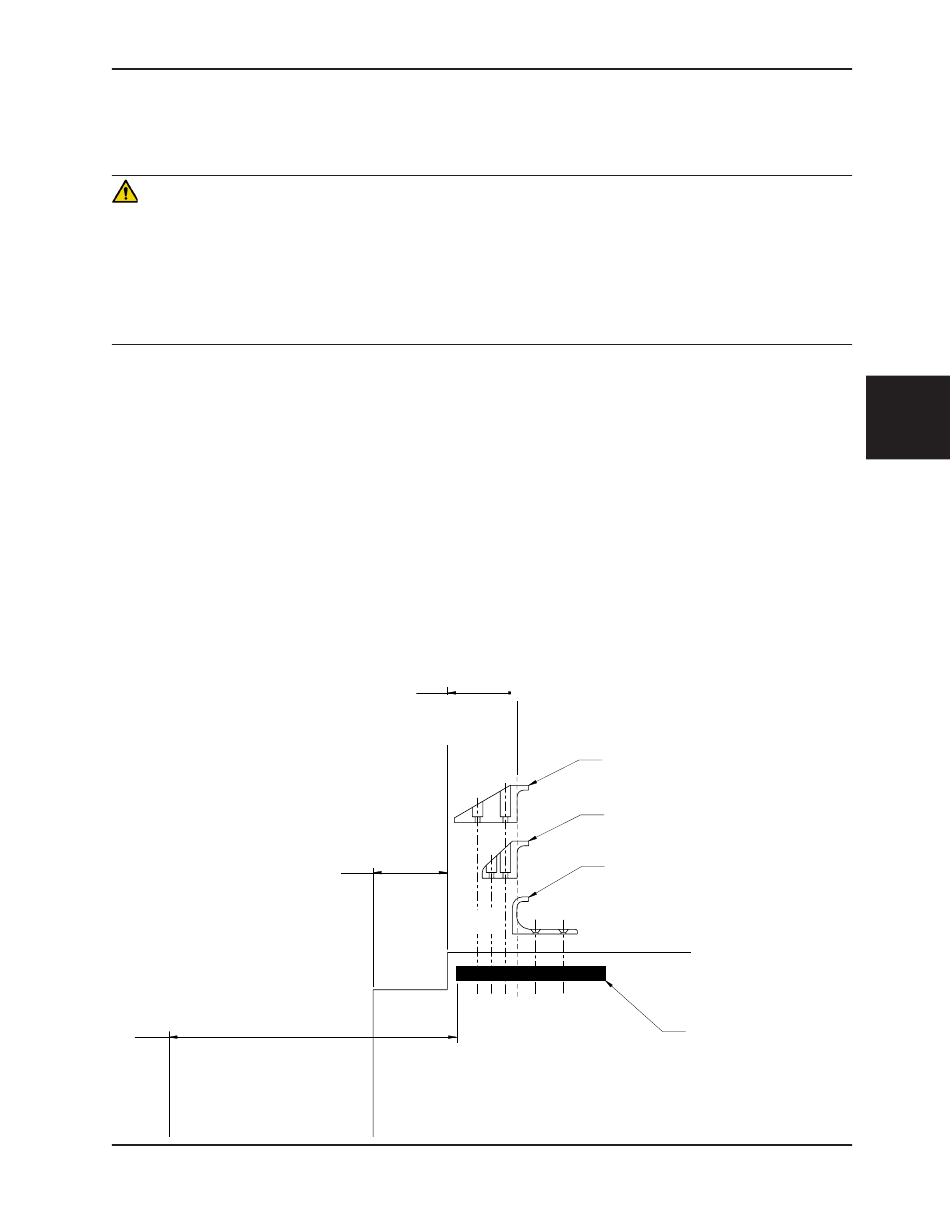

Figura 9: Posizionamento del gancio di sicurezza
6086-009-005 REV A
3-3/4 "
Gancio di sicurezza lungo
6050-036-018
Gancio di sicurezza corto
6050-036-017
Gancio di sicurezza a uncino
6050-036-018
TELAIO DI
SUPPORTO DEL
PAVIMENTO
