VÝMĚNA HLAVOVÉ ČÁSTI
Potřebné nástroje:
• Kombinovaný klíč 7/16"
• Šestihranný klíč 3/16"
Postup:
1 . Zvedněte lůžko a opěrku zad do zcela vzpřímené
polohy .
2 . Kombinovaným klíčem 7/16" a šestihranným klíčem
3/16" vyšroubujte dva šrouby (A) upevňující objímky
k mezikusu uchycení na hlavní rám lůžka (na každé
straně jeden) (obr . 66) .
3 . Stiskněte uvolňovací držadla hlavové části a zvolna
vysuňte sestavu hlavové části .
4 . Instalace se provádí opačným postupem kroků
demontáže .
5 . Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost .
VÝMĚNA PLYNOVÉHO VÁLCE OPĚRKY ZAD
Potřebné nástroje:
• Šestihranný klíč 3/32"
• Plochý šroubovák
Postup:
1 . Zvedněte lůžko a opěrku zad do zcela vzpřímené
polohy .
2 . Šestihranným klíčem 3/32" povolte stavěcí šroub
(A) upevňující pístní tyč válce k objímce (obr . 67) .
3 . Plochým šroubovákem odepněte sponu E z čepu
závěsu, který drží spodek válce .
4 . Vyšroubujte plynový válec z objímky .
5 . Montáž nového válce se provádí opačným
postupem . Viz „Nastavení opěrky zad" na str .
6 . Před uvedením zařízení do chodu zkontrolujte jeho
funkčnost .
Česky
Návrat na obsah
12-64
Informace o servisu
12-60 . A
6086-009-005 REV A
A

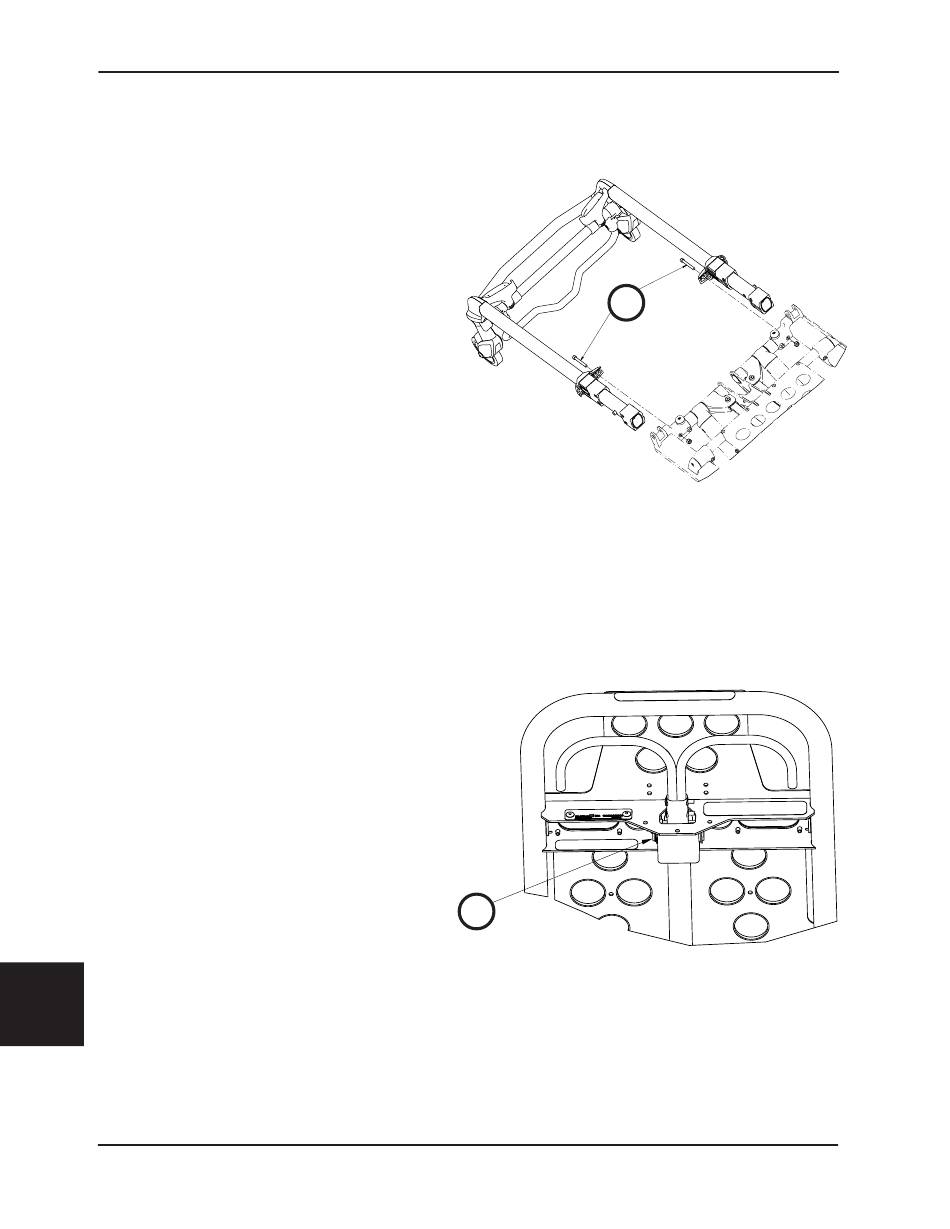

Obr. 66
Obr. 67
