SOSTITUZIONE DELLA TESTATA

Attrezzi necessari:
• Chiave combinata da 7/16"
• Chiave esagonale da 3/16"
Procedura:
1 . Sollevare a barella e lo schienale in posizione
completamente verticale .
2 . Con una chiave combinata da 7/16" e una chiave
esagonale da 3/16", rimuovere le due viti (A) che fissano
i cuscinetti di chiusura alla staffa di interfaccia del piano
rete del carrello (uno su ciascun lato) (Figura 66) .
3 . Premere le maniglie di rilascio della testata e rimuovere
lentamente il gruppo testata .
4 . Ripetere la procedura in ordine inverso per riassemblare .
5 . Verificare che l'unità funzioni correttamente prima
Italiano
di rimetterla in servizio .
SOSTITUZIONE DEL CILINDRO A GAS DELLO
SCHIENALE.
Attrezzi necessari:
• Chiave esagonale da 3/32"
• Cacciavite a intaglio
Procedura:
1 . Sollevare a barella e lo schienale in posizione
completamente verticale .
2 . Con una chiave di Allen da 3/32", allentare la vite di fermo
(A) che vincola l'albero gas al bilanciere (Figura 67) .
3 . Con un cacciavite a intaglio rimuovere il morsetto
a "E" dal perno clevis che fissa la base del cilindro a gas .
4 . Svitare l'albero del cilindro a gas dal bilanciere .
5 . Ripetere le suddette operazioni nella sequenza inversa
per installare il nuovo cilindro a gas . Vedere "Regolazione
dello schienale" a pagina
6 . Verificare che l'unità funzioni correttamente prima
di rimetterla in servizio .
Ritorna all'indice
5-64
Informazioni sulla manutenzione
5-60 .
6086-009-005 REV A
A

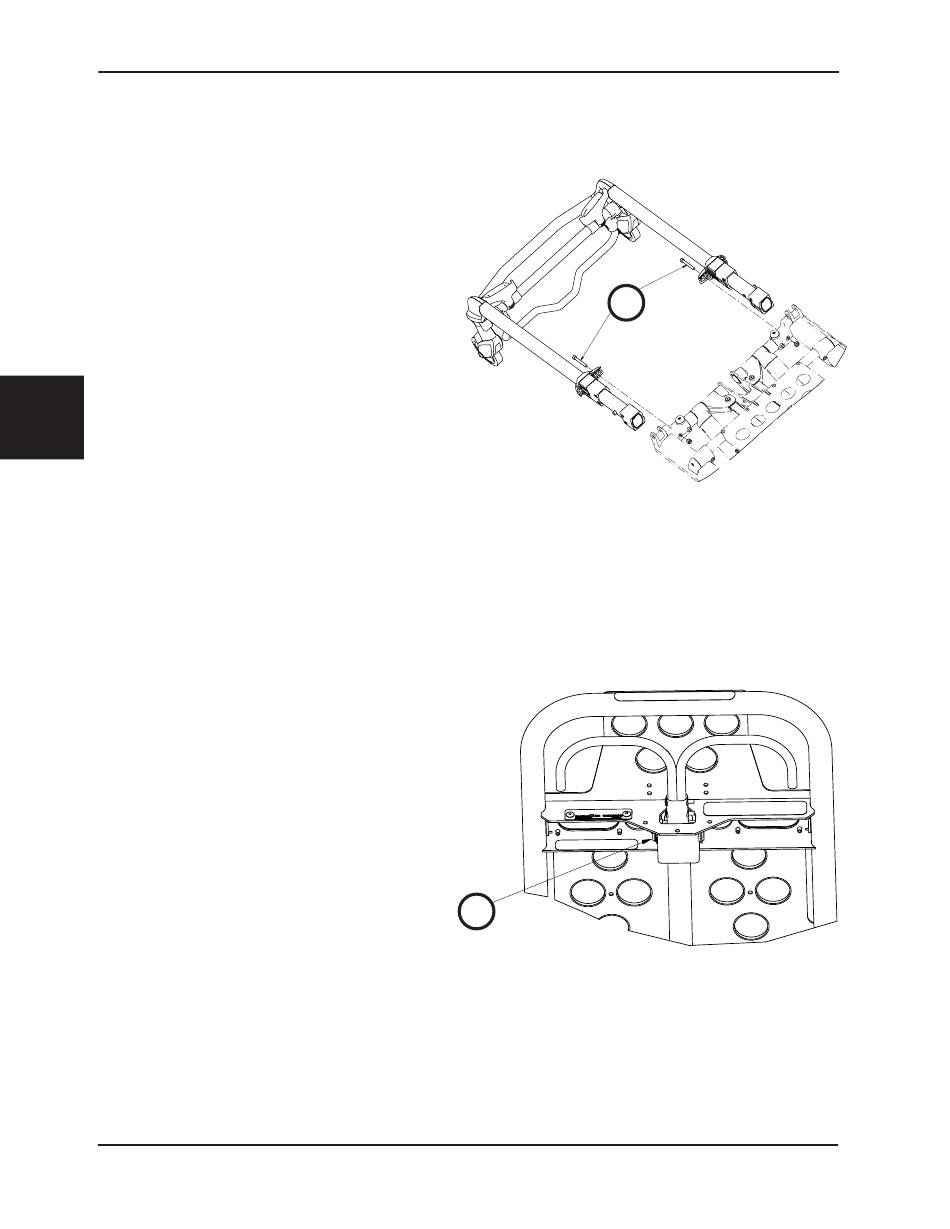

Figura 66
A
Figura 67
