À L'EXTÉRIEUR, REMPLACEMENT DU TUBE
INTERNE
Français
Outils nécessaires :
• (2) chevalets
• Clé mixte de 3/8"
• Clé mixte de 7/16"
• Tournevis Torx T25
• (2) clé mixte de 9/16"
• Marteau à amortisseur
• Tournevis Torx T27
Procédure :
1 . Réaliser les étapes 1 à 7 de la section «À l'intérieur,
remplacement du tube interne » page

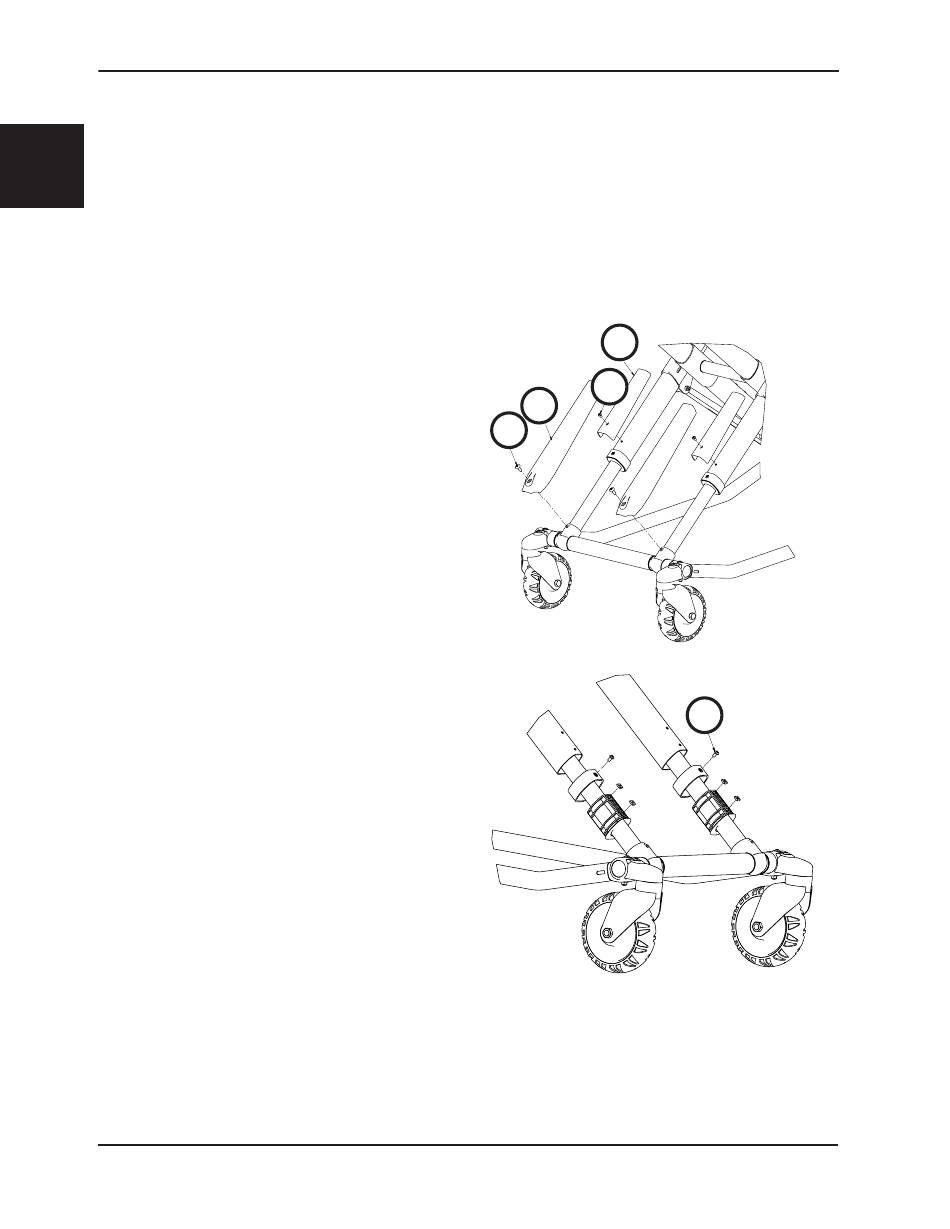

2 . En utilisant un tournevis Torx T27, retirer la vis à tête
bombée large (A) qui fixe la protection de châssis en X
(B) au tube interne (cf . Figure 72)
3 . En utilisant un tournevis Torx T25, retirer les deux vis
d'assemblage à tête ronde (C) qui fixent le palier du tube .
4 . Retirer le tube interne et conserver les douilles du tube
pour les réutiliser sur le nouveau tube .
5 . Effectuer les
pour installer
Remarque : S'assurer que le trou de la vis des protections
du châssis en X situé sur le nouveau tube interne se
trouve en face de la partie supérieure de la civière lors
du remontage .
6 . Vérifier que l'unité fonctionne correctement avant de la
remettre en service .
Retour à la table des matières
2-66
Informations d'entretien
2-65 .
procédures dans l'ordre
le nouveau tube interne .
