REGULACJA OPARCIA PLECÓW
Wymagane narzędzia:
• Klucz kombinowany 1/2 cala
• Klucz imbusowy 5/32 cala
• Klucz imbusowy 3/32 cala
• Mały śrubokręt płaski
Procedura:
1 . W celu ułatwienia dostępu ustawić oparcie
pleców pod kątem 73 stopni .
Uwaga: Przed przystąpieniem do procedury regulacji
oparcia pleców upewnić się, że siłownik (A) jest całkowicie
wkręcony w jarzmo (B) tak, że żadne zwoje gwintu nie
są widoczne na trzonie siłownika . Jeśli zwoje gwintu są
widoczne, należy odkręcić śrubę ustalającą (C) w środku
jarzma za pomocą klucza imbusowego 3/32 cala . Za pomocą
małego śrubokręta płaskiego zdjąć zacisk E i sworznie
(D i E) mocujące dolną część siłownika pneumatycznego .
Wkręcić trzon siłownika (A) do końca w jarzmo (B) . Założyć
z powrotem zacisk E i sworznie (D i E), a następnie
założyć śrubę ustalającą (C) po nałożeniu środka Loctite

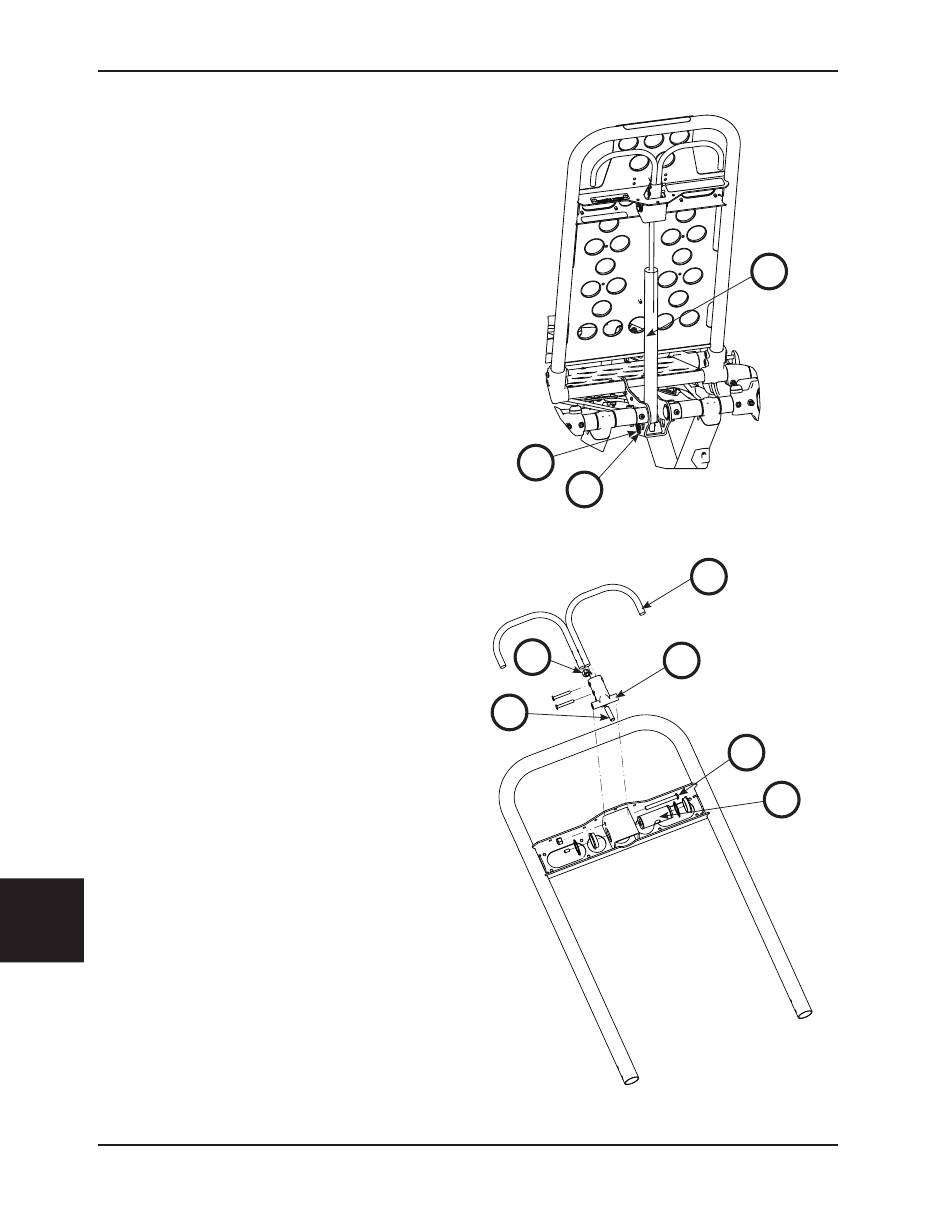

(rysunek 61 i 62) .
2 . Za pomocą klucza kombinowanego 1/2 cala poluzować
nakrętkę sześciokątną (F) na osi obrotu oparcia pleców (J),
przytrzymując śrubę ustalającą (H) obecną w osi obrotu
(rysunek 62) .
3 . Za pomocą klucza imbusowego 5/32 cala obracać śrubę
ustalającą (H), aż do eliminacji luzu między uchwytem
zwalniania oparcia pleców (K) i przyciskiem zwalniania
siłownika pneumatycznego (rysunek 62) .
Uwaga: Upewnić się, że zakres ruchu oparcia pleców
wynosi od 0 stopni (oparcie w płaszczyźnie poziomej) do
przynajmniej 73 stopni . Jeśli tak nie jest, obrócić śrubę
ustalającą w prawo o 1/2 obrotu . Powtarzać te czynności
do uzyskania zakresu ruchu 73 stopni .
4 . Opuścić oparcie pleców o 5 do 10 stopni i zwolnić uchwyt .
Przyłożyć w dół siłę równoważną ok . 22,7 kg (50 funtów)
do końca oparcia pleców . Jeśli oparcie pleców zacznie
opadać, obrócić śrubę ustalającą w lewo . Powtarzać te
czynności, aż oparcie pleców przestanie opadać .
5 . Za pomocą klucza kombinowanego 1/2 cala dokręcić
nakrętkę sześciokątną (F), przytrzymując śrubę ustalającą
obecną w osi obrotu (rysunek 62) .
6 . Przed dopuszczeniem do użytkowania sprawdzić, czy
Polski
urządzenie działa prawidłowo .
Powrót do spisu treści
11-60
Informacje dotyczące serwisowania
6086-009-005 REV A
E
D
®
Rysunek 61
F
H
Rysunek 62
A
K
J
C
B
