UDVENDIG, UDSKIFTNING AF INDVENDIGT RØR
Nødvendigt værktøj:
• Savbuk (2 stk . )
• 3/8" stjernegaffelnøgle
• 7/16" stjernegaffelnøgle
• T25 Torx-skruetrækker
• 9/16" stjernegaffelnøgle (2 stk . )
• Gummihammer
• T27 Torx-skruetrækker
Procedure:
1 . Udfør trin 1-7 fra "Indvendig, udskiftning af indvendigt rør"
på side 9-65 .

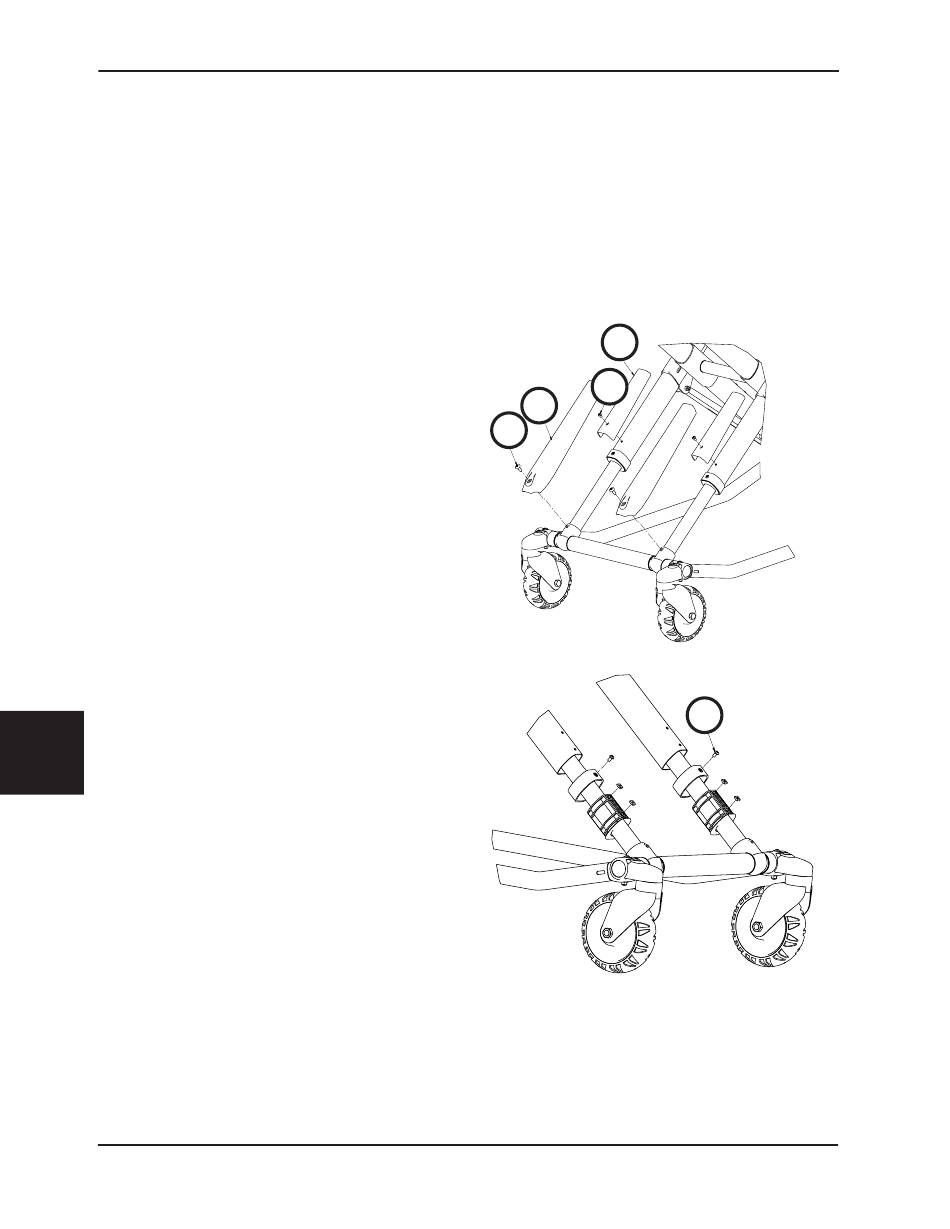

2 . Brug en T27 Torx-skruetrækker til at fjerne fladrund-
hovedskruen (A), som fastgør X-rammebeskytteren (B) til
det indvendige rør (se figur 72) .
3 . Brug en T25 Torx-skruetrækker til at fjerne de to
rundhovedskruer (C), som fastgør rørlejet .
4 . Fjern det indvendige rør og gem rørbøsningerne, som skal
genbruges på det nye rør .
5 . Gentag ovenstående i omvendt rækkefølge for at montere
et nyt indvendigt rør .
Bemærk: Sørg for, at X-rammebeskytterens skruehuller
på det nye indvendige rør vender mod toppen af båren,
når denne genmonteres .
6 . Kontrollér, at enheden fungerer korrekt, inden den tages
i brug igen .
Dansk
Vend tilbage til indholdsfortegnelsen
9-66
Serviceoplysninger
B
A
6086-009-005 REV A
B
A
Figur 72
C
Figur 73
