Poznámka: Tyto montážní pokyny jsou určeny pro lůžka, která NEBUDOU užívána se systémem Power-LOAD . Montáž
pro model 6086 se systémem Power-LOAD je popsána v příručce pro užívání a údržbu systému Power-LOAD .

KONFIGURACE VOZIDLA

Podle federálního předpisu USA (KKK-A-1822) musí být výška nárazníku vozidla
po zem se nazývá výška podlahy vozidla . Stupeň na nárazníku musí mít hloubku minimálně 13 cm (5") a maximálně
25 cm (10") . Pokud hloubka nárazníku přesahuje 18 cm (7"), musí být nárazník skládací . Montáž bezpečnostní zarážky
do jakéhokoliv vozidla v souladu s tímto federálním předpisem poskytuje dostatečnou prostorovou vůli pro spouštění
podvozku lůžka do úplně roztažené polohy . Lůžko je použitelné pro jakoukoliv výšku podlahy (viz specifikace maxima
výšky nakládání) vozidla splňujícího federální předpis KKK-A-1822 .

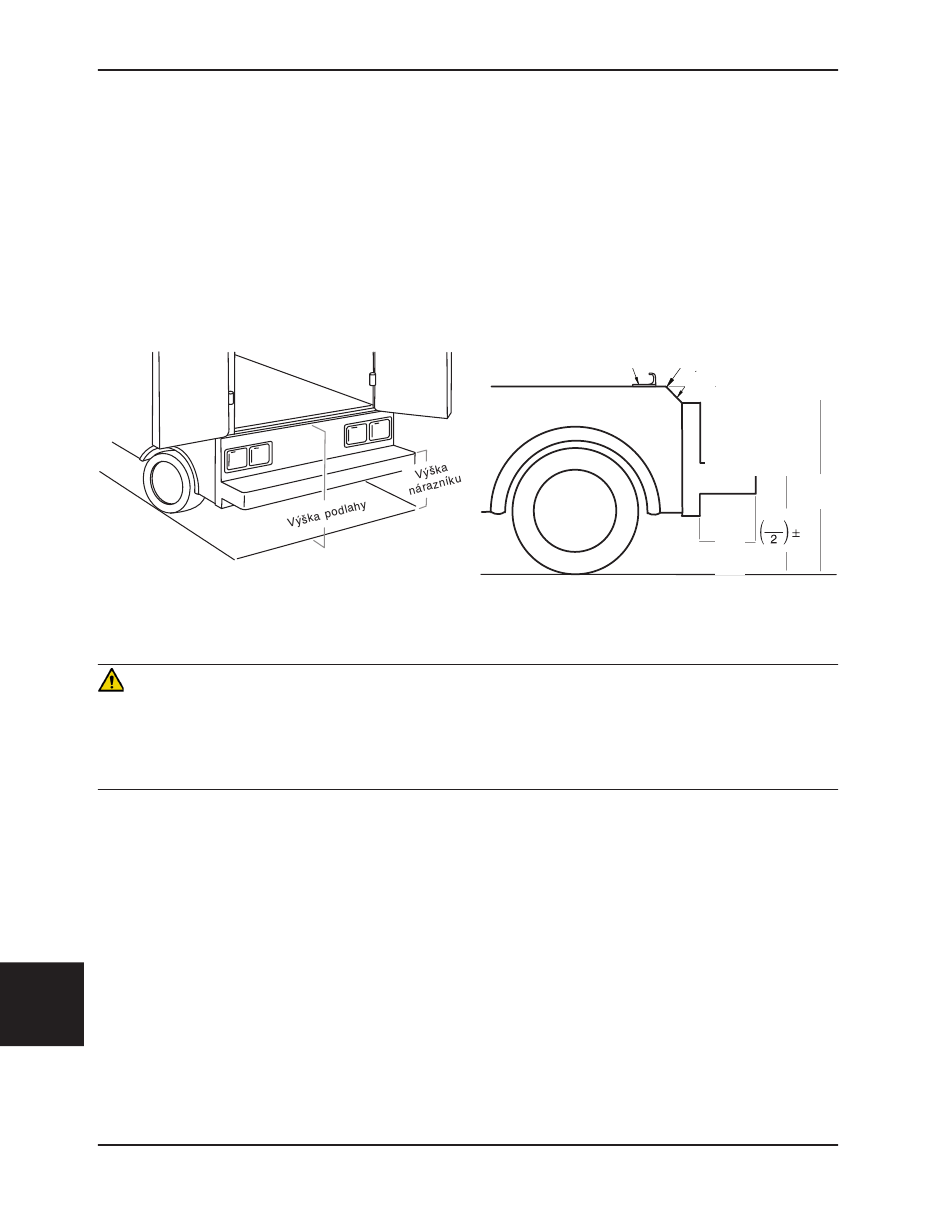

Obr. 7: Výška podlahy vozidla
UPOZORNĚNÍ
• Před použitím nastavte potřebnou výšku lůžka výškovou zarážkou .
• Montáž bezpečnostní zarážky musí provádět kvalifikovaný mechanik, znalý konstrukce sanitního vozidla .
Před montáží bezpečnostní zarážky je třeba seznámit se s dokumentací výrobce a prověřit, zda montáží nedojde
ke kolizi s brzdovým ústrojím, rozvodem kyslíku, palivovým potrubím, nádrží nebo elektrickou kabeláží vozidla .
POMŮCKY K MONTÁŽI BEZPEČNOSTNÍ ZARÁŽKY (NEDODÁVANÉ)
2 šrouby s hlavou s vnitřním šestihranem*, min . 1/4"-20, stoupání 5 - na krátkou i dlouhou bezpečnostní zarážku
2 šrouby s plochou hlavou s vnitřním šestihranem*, min . 1/4"-20, stoupání 5 - na bezpečnostní zarážku s hákem
2 ploché podložky
2 pojistné podložky
2 matice 1/4"-20
* Délka šroubu závisí na tloušťce podlahy vozidla . Šrouby musí být dostatečně dlouhé, aby prošly celou podlahou
v prostoru pro pacienta a vešla se na ně podložka s maticí celým závitem .
Česky
Návrat na obsah
12-16
Montáž bezpečnostní zarážky
6086-009-005 REV A
5 cm (2"), výška od podlahy vozidla
±
Bezpečnostní zarážka Okraj prahu
Práh
Výška podlahy (VP)
Výška nárazníku
Hloubka
nárazníku
10"
max .
Obr. 8: Výška podlahy vozidla
VP
VP
2
