VÝMĚNA ČEPU UCHYCENÍ LŮŽKA
Potřebné nástroje:
• Hvězdicový šroubovák T30
• Šestihranný klíč 5/32"
• Momentový klíč (nM (in-lb))
Postup:
1 .
Zvedněte lůžko do zcela vzpřímené polohy .
2 .
Otočte lůžko doleva (podle pacienta) .
Poznámka: Na spodním držáku je šipka . Po výměně
musí být montáž provedena se stejnou orientací .
3 .

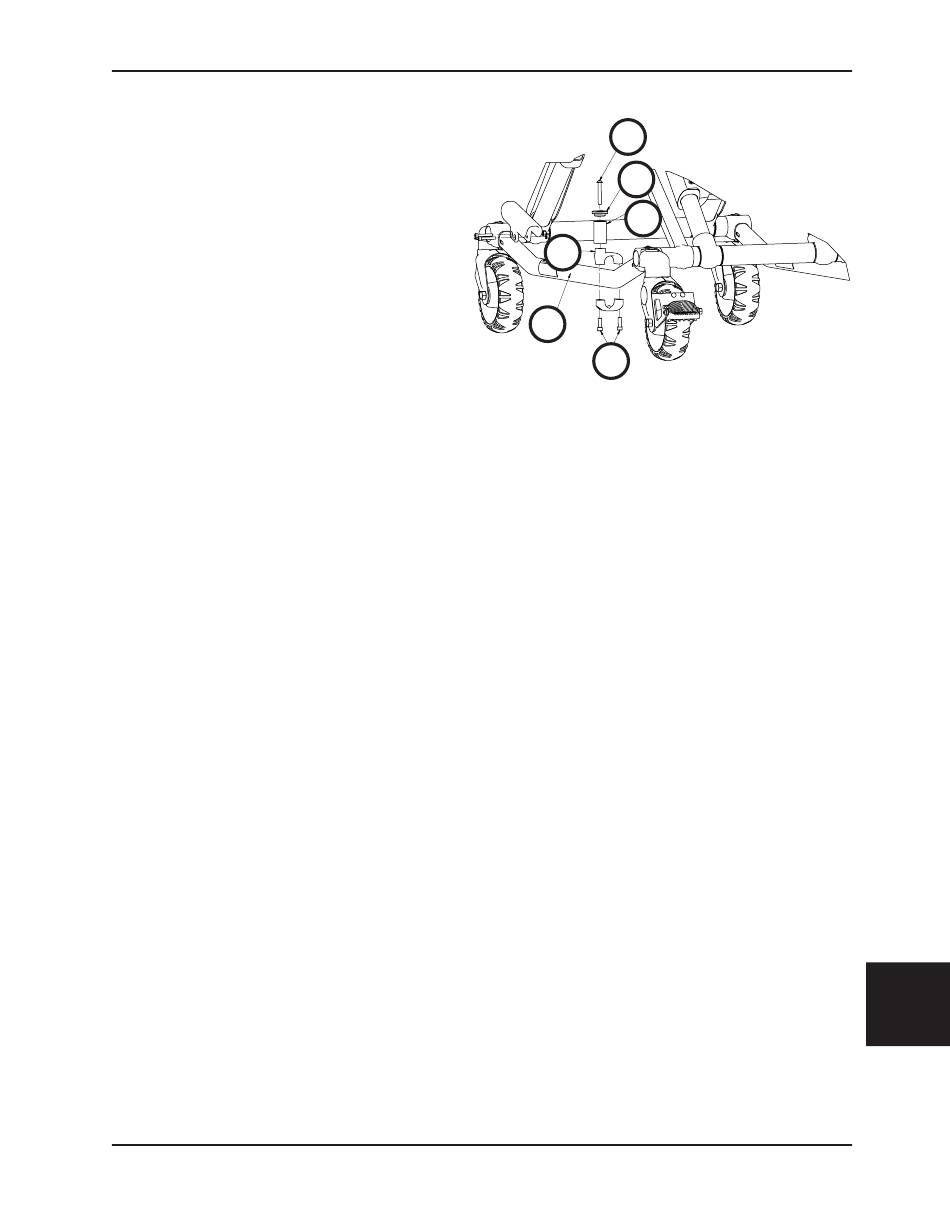

Hvězdicovým šroubovákem T30 vyšroubujte dva šrouby s vnitřním šestihranem (A), které upevňují čep k trubce
rámu podvozku (B) (obr . 65) . Staré šrouby a čep zlikvidujte .
4 .
Nasuňte závrtný šroub s půlkulovou hlavou (C) do víčka čepu (D) a trubky (E) . Celek vsuňte do horního držáku
čepu (F) (obr . 65) .
5 .
Šestihranným klíčem 5/32" utáhněte šroub s půlkulovou hlavou (C) s víčkem čepu (D) a trubkou (E) do horního
držáku čepu (F) (obr . 65) . Při instalaci utáhněte momentovým klíčem šroub na 11,3 - 15,8 Nm (100 - 140 in-lb) .
6 .
Upevněte celek na trubku podvozku . Vyrovnejte otvory půlek držáků do závitových otvorů shora našroubujte dva
šrouby s vnitřním šestihranem .
7 .
Hvězdicovým šroubovákem T30 šrouby dobře utáhněte .
8 .
Před uvedením zařízení do chodu zkontrolujte jeho funkčnost .
Poznámka: Podle výrobce a modelu lůžka může být po změně umístění čepu uchycení lůžka potřebné seřízení fixačních
svorek .
VÝMĚNA ŠROUBU ČEPU UCHYCENÍ LŮŽKA
Potřebné nástroje:
• Hvězdicový šroubovák T25
• Šestihranný klíč 5/32"
• Momentový klíč (nM (in-lb))
Postup:
1 .
Hvězdicovým šroubovákem T25 nebo šestihranným klíčem 5/32" vyšroubujte závrtný šroub s půlkulatou hlavou,
který upevňuje víčko čepu a trubku do horního držáku čepu . Zlikvidujte jej .
2 .
Šestihranným klíčem 5/32" našroubujte a utáhněte šroub s půlkulatou hlavou (obj . č . 0004-503-000) a upevněte
víčko čepu s trubkou do horního držáku čepu . Při instalaci utáhněte momentovým klíčem šroub na 11,3 - 15,8 Nm
(100 - 140 in-lb) .
Poznámka: Pokud nemůže šroub přesně utáhnout momentem 11,3 - 15,8 Nm (100 - 140 in-lb), je nutné vyměnit
celý uchycovací čep . Viz „Výměna čepu uchycení lůžka" .
3 .
Před uvedením zařízení do chodu zkontrolujte jeho funkčnost .
