Bemærk: Denne monteringsvejledning gælder for bårer, som IKKE skal bruges med Power-LOAD . For model 6086-bårer med
Power-LOAD henvises til betjenings-/vedligeholdelsesvejledningen til Power-LOAD vedrørende monteringsanvisninger .
KØRETØJETS KONFIGURATION
I henhold til amerikansk lov (reference KKK-A-1822) skal køretøjets kofanger være monteret i en højde, så oversiden sidder i samme
afstand ± 5 cm (2 tommer) fra køretøjets gulv og jorden . Afstanden mellem køretøjets gulv og jorden defineres som køretøjets
dækhøjde . Kofangertrinnet skal have en minimumsdybde på 13 cm (5 tommer) og en maksimumdybde på 25 cm (10 tommer) . Hvis
kofangerens dybde er over 18 cm (7 tommer), skal kofangeren kunne foldes . Når sikkerhedskrogen monteres i et køretøj, som er i
overensstemmelse med denne (amerikanske) specifikation, vil der være tilstrækkeligt frirum til, at bårens bundramme kan sænkes til
sin fuldt udstrakte position . Båren er kompatibel med alle køretøjers dækhøjder (se specifikationer for maksimal indladningshøjde),
så længe køretøjet opfylder de specifikationer, der er angivet i KKK-A-1822 .

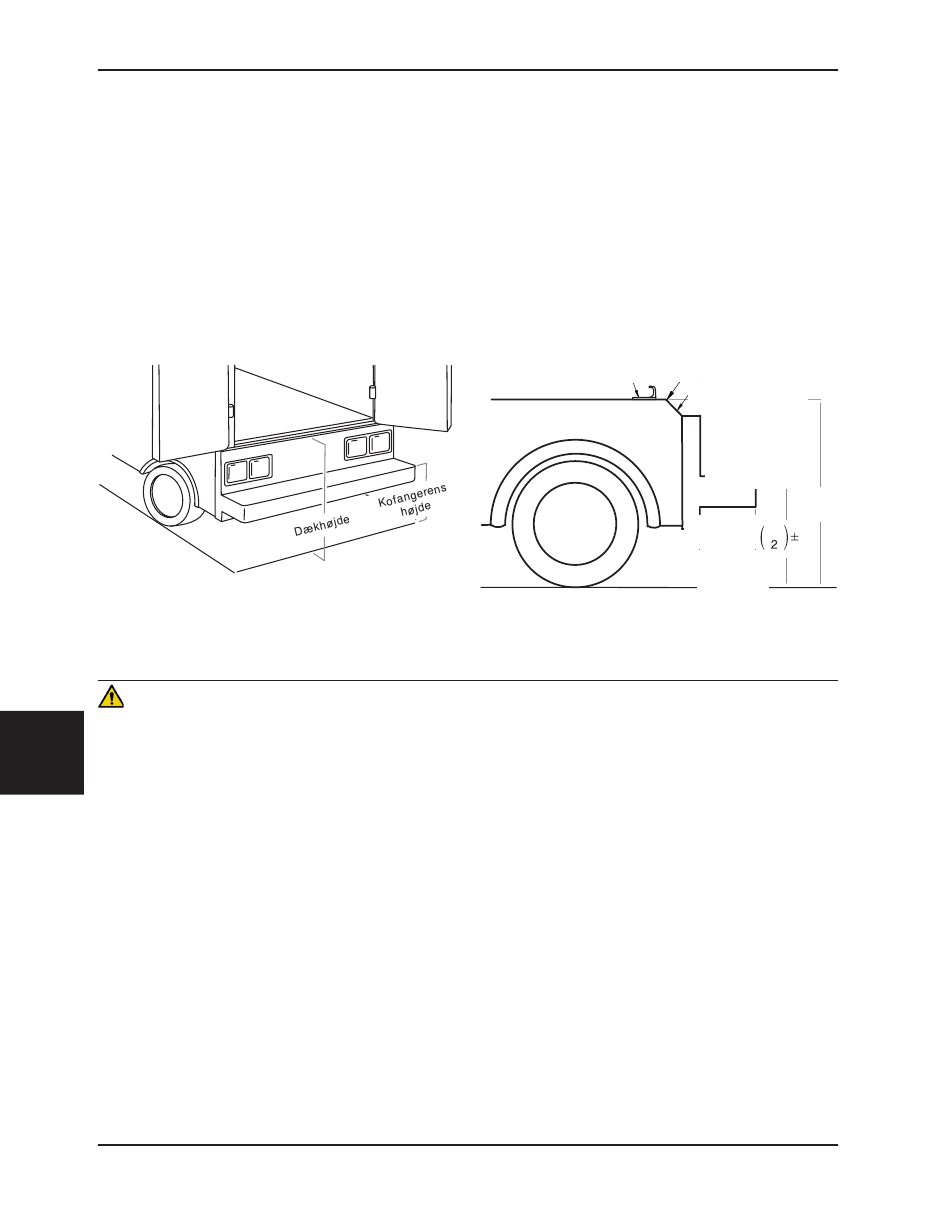

Figur 7: Køretøjets dækhøjde
FORSIGTIG
• Indstil bårens indladningshøjde til den rigtige stophøjde, inden den tages i brug .
• Sikkerhedskrogen skal monteres af en autoriseret mekaniker, der har erfaring med ambulancekonstruktion . Spørg køretøjets
Dansk
fabrikant, før sikkerhedskrogen monteres, og sørg for at monteringen af sikkerhedskrogen ikke beskadiger eller generer
køretøjets bremserør, iltslanger, brændstofrør, brændstoftank eller elektriske ledninger .
PÅKRÆVET VÆRKTØJ TIL MONTERING AF SIKKERHEDSKROG (IKKE INKLUDERET)
(2) Grad 5, minimum 1/4"-20 sokkelhovedskruer* til den korte eller lange sikkerhedskrog
(2) Grad 5, minimum 1/4"-20 fladhovede sokkelhovedskruer* til den J-formede sikkerhedskrog
(2) Flade spændeskiver
(2) Låsespændeskiver
(2) 1/4"-20 møtrikker
* Sokkelhovedskruernes længde afhænger af tykkelsen af køretøjets gulv . Brug skruer, der er lange nok til at gå helt igennem
patientafsnittets gulv, skive og møtrik med mindst to fulde gevindomdrejninger .
Vend tilbage til indholdsfortegnelsen
9-16
Montering af sikkerhedskrog på køretøjet
Sikkerhedskrog
Figur 8: Køretøjets dækhøjde
6086-009-005 REV A
Trinkant
Trin
Dækhøjde (DH)
Kofangerens højde
DH
Kofangerens
DH
2
dybde
25,4 cm
(10 tommer)
maks .
