REMPLACEMENT DE LA SECTION TÊTE
Outils nécessaires :
Français
• Clé mixte de 7/16"
• Clé hexagonale de 3/16"
Procédure :
1 . Redresser la civière et le relève-buste en position
verticale (complètement droite) .
2 . À l'aide d'une clé mixte de 7/16" et d'une clé hexagonale
de 3/16", retirer les deux vis (A) qui fixent les chapeaux
de palier au support d'interface du plan de couchage
(une de chaque côté) (Figure 66) .
3 . Serrer les poignées de libération de la tête et retirer
doucement la section de tête .
4 . Procéder dans l'ordre inverse pour la réinstallation .
5 . Vérifier que l'unité fonctionne correctement avant
de la remettre en service .
REMPLACEMENT DE LA BOUTEILLE DE GAZ
DU RELÈVE-BUSTE
Outils nécessaires :
• Clé hexagonale de 3/32"
• Tournevis pour écrous à fente
Procédure :
1 . Redresser la civière et le relève-buste en position
verticale (complètement droite) .
2 . À l'aide d'une clé hexagonale de 3/32", desserrer la vis
de réglage (A) qui maintient le support de la bouteille de
gaz contre l'étrier (Figure 67) .
3 . À l'aide d'un tournevis pour écrou à fente, retirer
le « E-clip » de la broche qui sécurise le bas de la
bouteille de gaz .
4 . Dévisser le support de la bouteille de gaz de l'étrier .
5 . Effectuer les procédures dans l'ordre inverse pour
installer une nouvelle bouteille de gaz . Cf . «Réglage du
relève-buste » page 2-60 .
6 . Vérifier que l'unité fonctionne correctement avant de la
remettre en service .
Retour à la table des matières
2-64
Informations d'entretien
A
6086-009-005 REV A
A

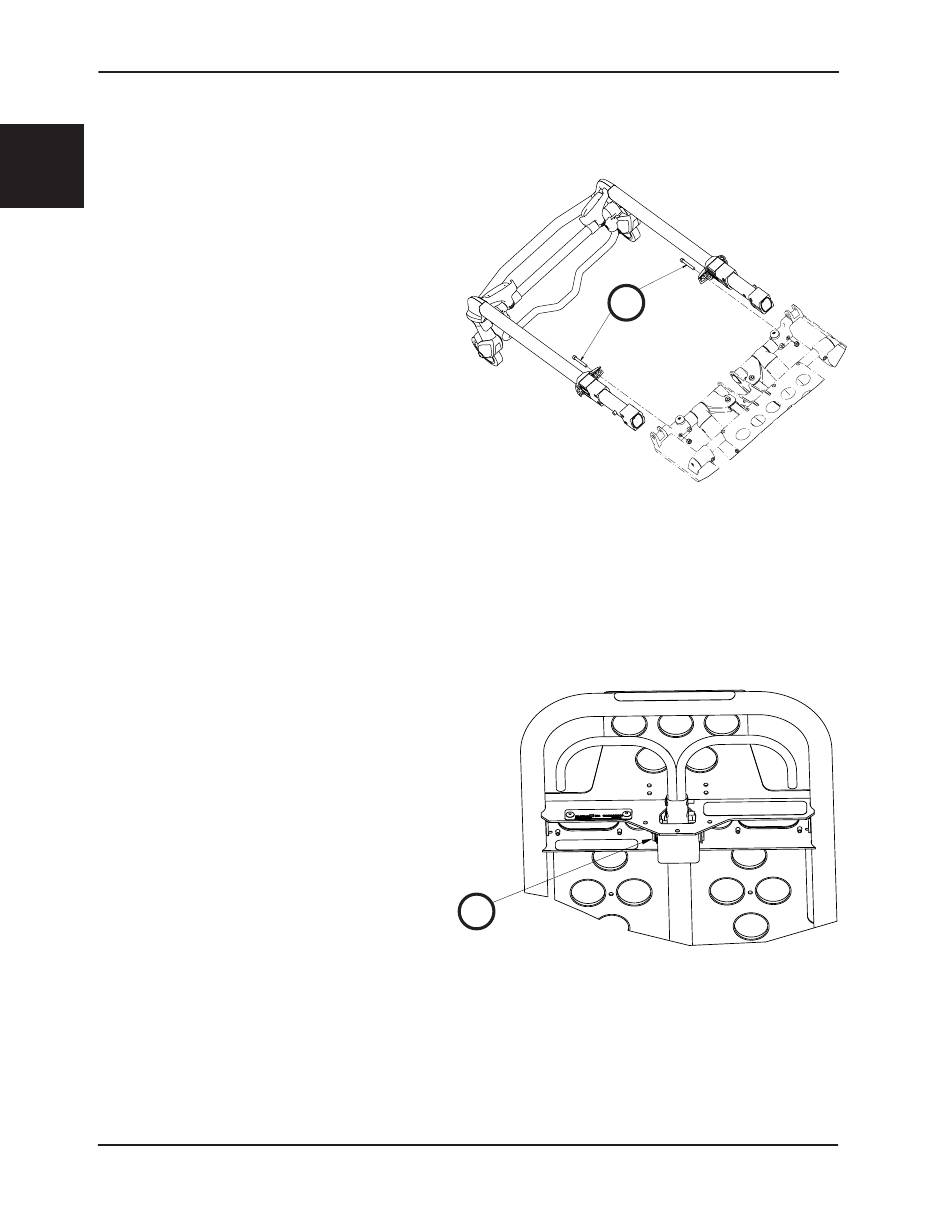

Figure 66
