SISEMMÄN SISÄPUTKEN VAIHTO
UUTEEN
Tarvittavat työkalut:
• (2) sahapukkia
• 3/8 tuuman kiintosilmukka-avain
• 7/16 tuuman kiintosilmukka-avain
• T25 Torx -ruuvimeisseli
• (2) 9/16 tuuman kiintosilmukka-avain
• rekyylitön nuija
Menettely:

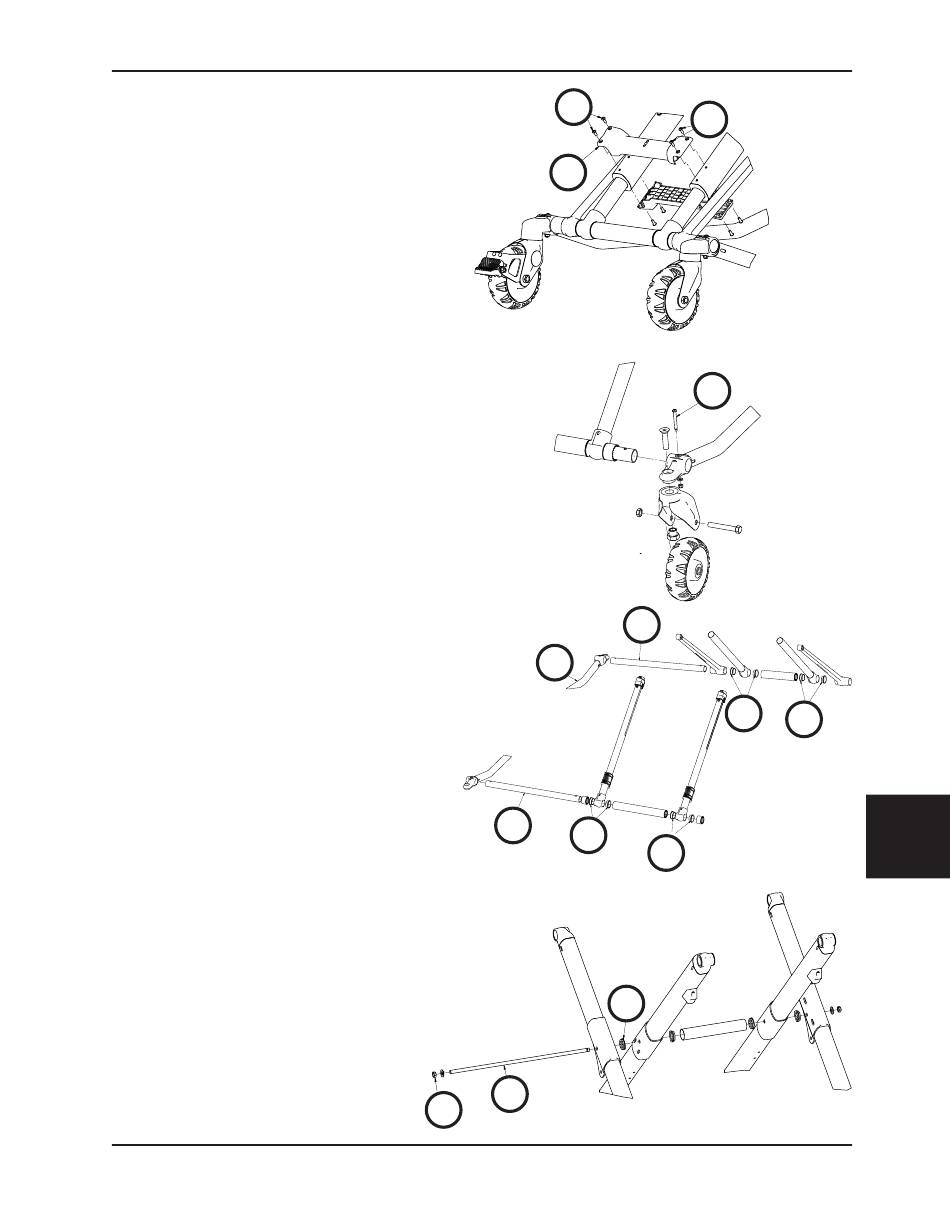

1 . Käytä T25 Torx -ruuvimeisseliä, poista
neljä kupukantaista ruuvia (A) alaosan
vahvistajasta (B) (kuva 68) .
2 . Laske paarit täysin ala-asentoon .
3 . Käännä paarit ylösalaisin sahapukkien
päälle .
4 . Käytä 3/8 ja 7/16 tuuman kiintosilmukka-
avaimia ja poista kaikki neljä pyöriä
kiinnipitävää mutteriruuvia (C), jotka
pitävät ulommat nostoputkikokoonpanot
kiinni alemmissa putkissa (kuva 69) .
5 . Käytä kahta 9/16 tuuman kiintosilmukka-
avainta ja rekyylitöntä
poista yhdistävä sauva
keskuslukon kuusiovastamutteri
Huomautus: Säästä laakerit (F), jotka
putoavat ulos . (Kuva 71) .
6 . Poista ulompi alaosan putken hitsattu
rakenne (G) vaurioituneelta puolelta .
Jätä paikoilleen vastakkainen puoli
tukemaan X-runkoa (kuva 70) .
7 . Liu'uta alemmat putket (H) X-rungon
jalkojen läpi X-runkorakenteen
löysentämiseksi (kuva 70) .
Huomautus: Vastakkaisen
ulompi alaosan putki sekä alemmat
putket ovat vielä kiinni X-rungossa .
8 . Poista sisäputki ja säästä holkit (J)
käytettäväksi uuden putken kanssa .
9 . Toista toimenpiteet päinvastaisessa
järjestyksessä asentaessasi
sisäputken .
10 . Tarkista yksikön toiminta ennen sen
uudelleenkäyttöä .
www.stryker.com
Huoltotiedot
nuijaa ja
(D) ja
(E) .
puolen
uuden
D
E
6086-009-005 REV A
A
B
Kuva 68
Kuva 69
H
G
H
J
J
Kuva 70
F
Kuva 71
A
C
J
J
