EINSTELLEN DES HALTEPFOSTENS DER TRAGE

Erforderliche(s) Werkzeug(e):
• 3/16-Zoll-Sechskantschlüssel
VORSICHT
Deutsch
Der Haltepfosten der Trage wird für einen Trage mit X-Rahmen vorkonfiguriert geliefert . Wurde die Befestigung für eine Trage mit
H-Rahmen konfiguriert, muss der Haltepfosten der Trage an die Befestigung angepasst werden .
Vorgehensweise:
1 . Mit einem 3/16-Zoll-Sechskantschlüssel die zwei (2) Innensechskantschrauben (A), die die Stifthalterung (B) am Grundgestell (C)
sichern, entfernen (Abbildung 64) .
2 . Die untere Stifthalterung um 180˚ drehen .
3 . Mit einem 3/16-Zoll-Sechskantschlüssel die in Schritt 1 entfernten Innensechskantschrauben wieder anbringen .
4 . Die Einheit vor dem Wiedereinsatz auf einwandfreie Funktion überprüfen .
Hinweis:
Zeigt der Pfeil (D) am unteren Bügel des Haltepfostens (E) auf das Kopfende der Trage, ist der Haltepfosten auf eine
Trage mit X-Rahmen voreingestellt . Zeigt der Pfeil auf das Fußende der Trage, ist der Haltepfosten auf eine Trage mit H-Rahmen
voreingestellt (Abbildung 64) .
Zurück zum Inhaltsverzeichnis
3-62
Wartungsinformationen
E
B
A

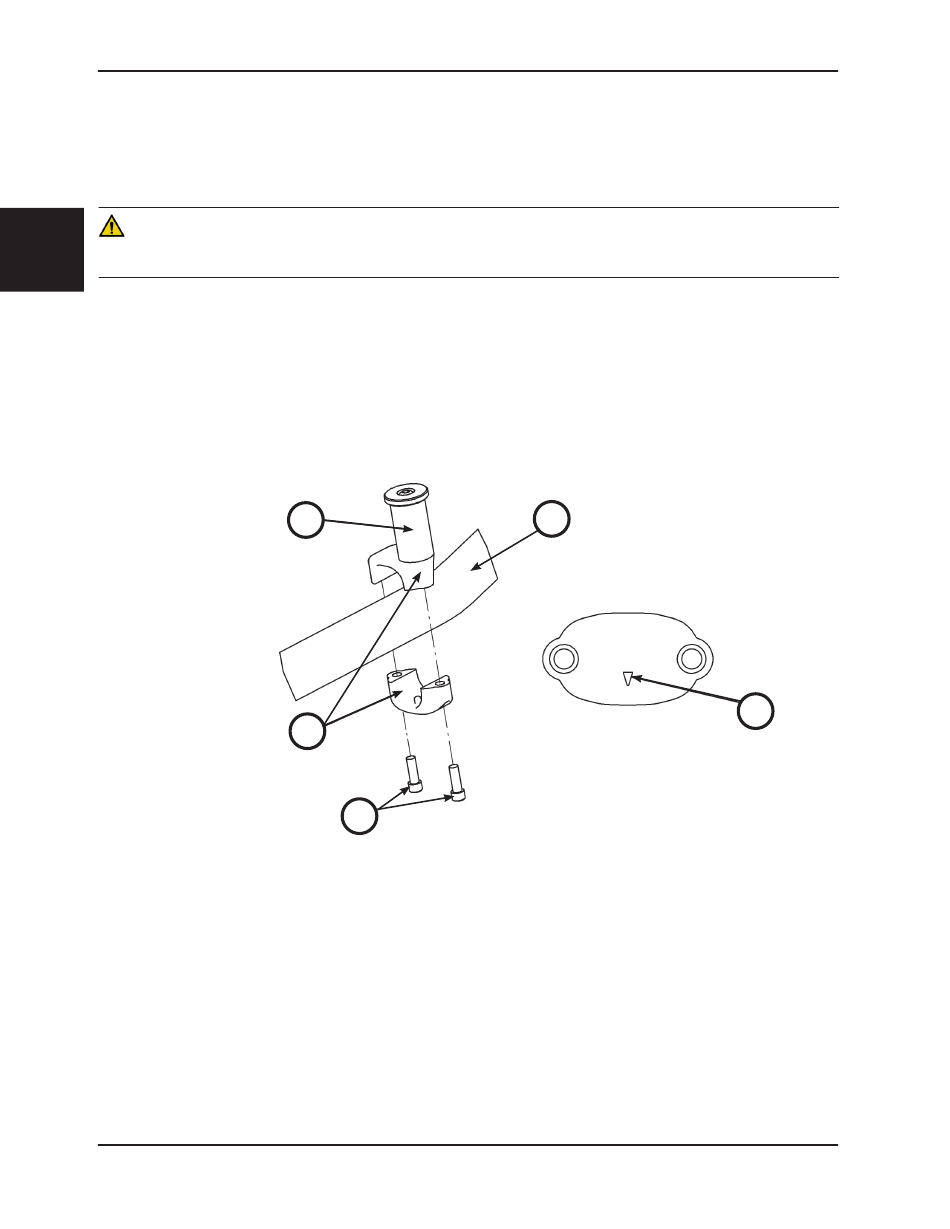

Abbildung 64: Haltepfosten der Trage
