Installazione del dispositivo di ancoraggio per barella
Nota: le seguenti istruzioni per l'installazione si riferiscono a barelle da NON utilizzarsi con il sistema Power-LOAD . Per le barelle
modello 6086 con l'opzione Power-LOAD, consultare il Manuale d'uso e manutenzione Power-LOAD (6390-009-001) per le istruzioni
per l'installazione .
STAFFA DI SUPPORTO DELLA BARRA
PIASTRA A PAVIMENTO
14 5/8" (RIF .)
(37,1 cm)
O DISTANZA
DESIDERATA DALLA
PARETE
RETRO DELL'AUTO-
AMBULANZA (REF .)
Italiano
14 5/8"
(37,1 cm)
RETRO
DELL'AUTOAMBULANZA
(REF .)
Ritorna all'indice
5-14
12 5/8" (32 cm)
2 5/8"
(6,6 cm)

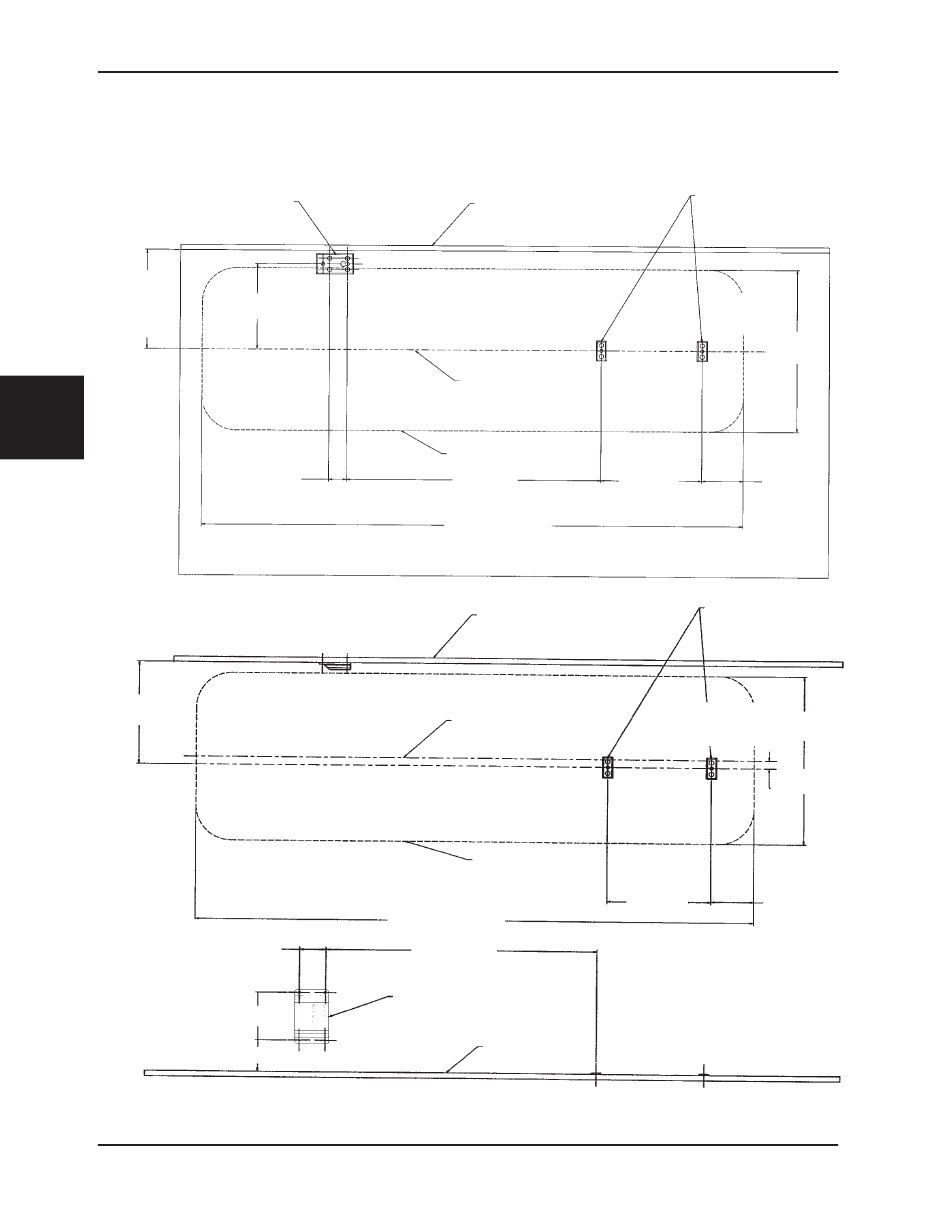

Figura 4: Dati tecnici di installazione – Sistema di ancoraggio a pavimento
3 5/8"
(9,2 cm)
STAFFA PER IL MONTAGGIO
A PARETE
6 1/2"
(16,5 cm)
4 5/16" (10,9 cm)
Figura 5: Dati tecnici di installazione – Sistema di ancoraggio a parete
PARETE DEL VEICOLO
ASSE CENTRALE
DELLA BARELLA
PERIMETRO DELLA BARELLA
37 5/8"
(95,6 cm)
80" (RIF .)
(203 cm)
PARETE DEL VEICOLO
ASSE CENTRALE
DELLA BARELLA
PERIMETRO
DELLA BARELLA
80" (RIF .)
(203 cm)
37 3/8"
(94,9 cm)
PIANO DI CALPESTIO
DELLA VETTURA
6086-009-005 REV A
PIASTRE DI PRESA
A PAVIMENTO
ESTREMITÀ
TESTA DELLA
BARELLA
24"
(RIF .)
(61 cm)
14 15/16"
6 1/8"
(37,9 cm)
(15,6 cm)
PIASTRE DI PRESA
A PAVIMENTO
ESTREMITÀ
TESTA DELLA 24" (RIF .)
(61 cm)
BARELLA
1 1/8"
(2,9 cm)
14 15/16" 6 1/8"
(15,6 cm)
(37,9 cm)
