REGOLAZIONE DEL PERNO DI FISSAGGIO DELLA BARELLA

Attrezzi necessari:
• Chiave esagonale da 3/16"
ATTENZIONE
Il perno di fissaggio della barella viene fornito preconfigurato per una barella con telaio a X; se il dispositivo di ancoraggio è stato
configurato per una barella con telaio ad H, il perno di fissaggio della barella deve essere regolato compatibilmente con questo
dispositivo di ancoraggio .
Procedura:
1 . Con una chiave esagonale da 3/16", rimuovere le due viti a testa piatta (A) che fissano le staffe perno (B) al telaio del carrello
(C) (Figura 64) .
2 . Ruotare la staffa inferiore di 180˚ .
3 . Con una chiave esagonale da 3/16", reinstallare le due viti a testa cava esagonale rimosse al punto 1 .
Italiano
4 . Verificare che l'unità funzioni correttamente prima di rimetterla in servizio .
Nota: se la freccia (D) sulla staffa inferiore del perno di fissaggio (E) è rivolta verso il lato testa della barella, il perno di fissaggio
è impostato per una barella con carrello con telaio a X . Se la freccia è rivolta verso il lato piedi della barella, il perno è impostato
per una barella con carrello con telaio ad H (Figura 64) .
Ritorna all'indice
5-62
Informazioni sulla manutenzione
E
B
A

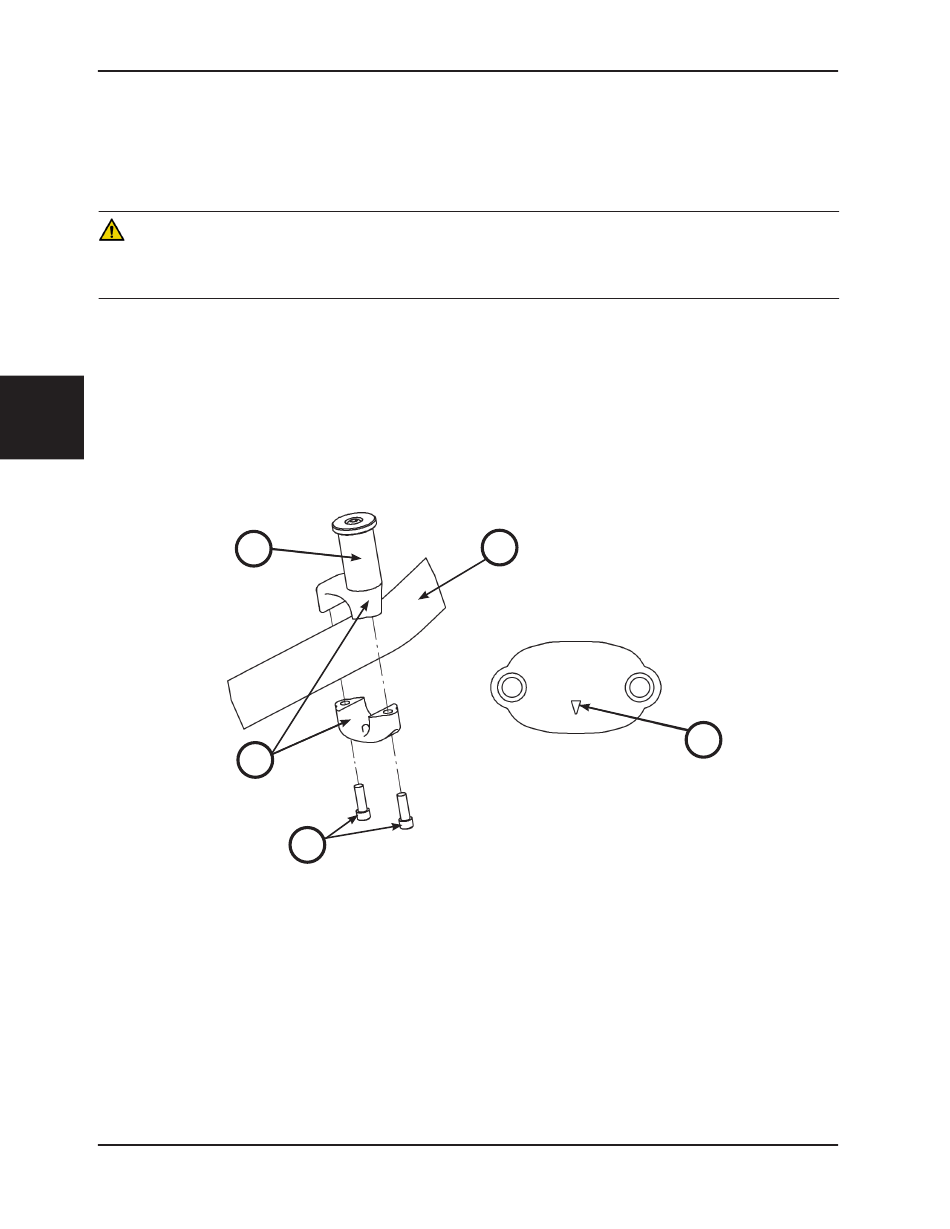

Figura 64: Perno di fissaggio della barella
6086-009-005 REV A
C
D
